Produktnummer: 10126797

Herstellernummer: 21100-08

Hersteller: Norelem

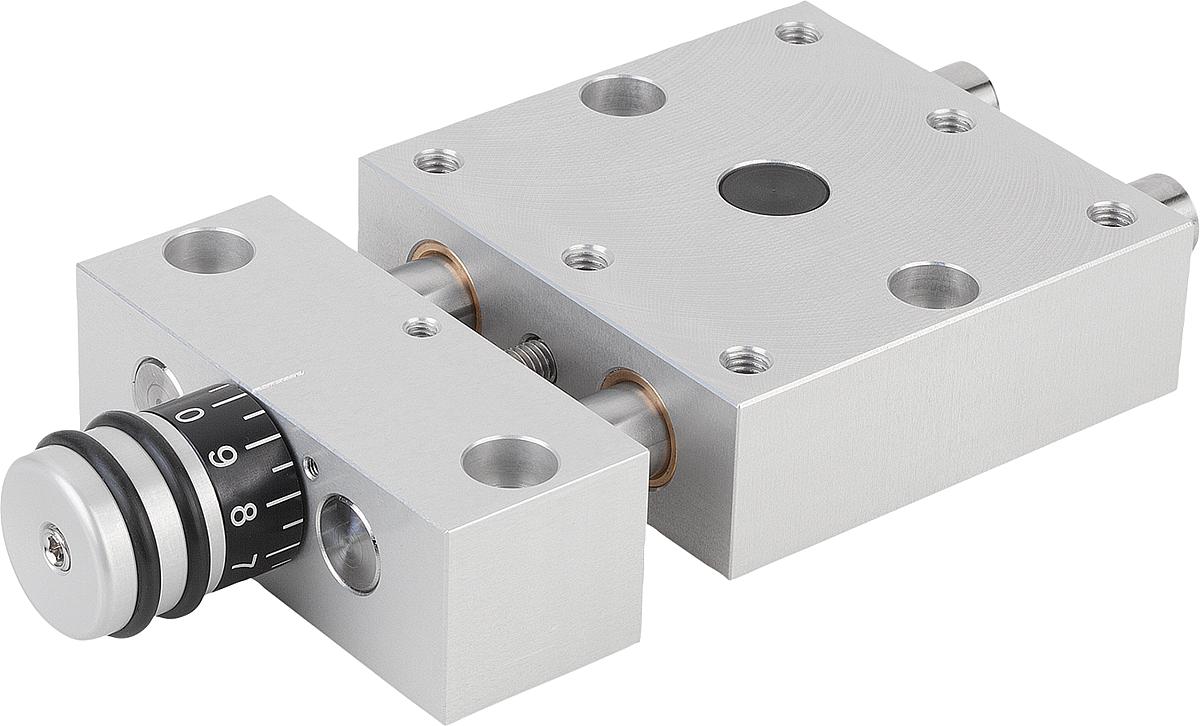

Norelem 21100-08 POSITIONIERTISCH KURZ,

B: 46 D2: M6x1 L: 108,5

203,77 €*

VPE: 1 Stück

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Stück

VPE: 1 Stück

Produktnummer: 10126797

NLM 21100 Positioniertische kurz

Werkstoff:
Lagerbock und Schlitten Al-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei.

Ausführung:
Radialspiel der Führung kleiner 0,02 mm. Axialspiel spielfrei. Spindel selbsthemmend, zusätzlich klemmbar.

Bestellbeispiel:
nlm 21100-04

Hinweis:
Durch die nahezu spielfreien Führungen und die absolut spielfreie Spindel, ist zum Verstellen kein Lösen und Klemmen der Spindel erforderlich.
Die Skaleneinteilung beträgt 5 bzw. 10 Teilstriche, 1 Teilstrich entspricht 0,1 mm Verstellweg.
Der Positioniertisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.

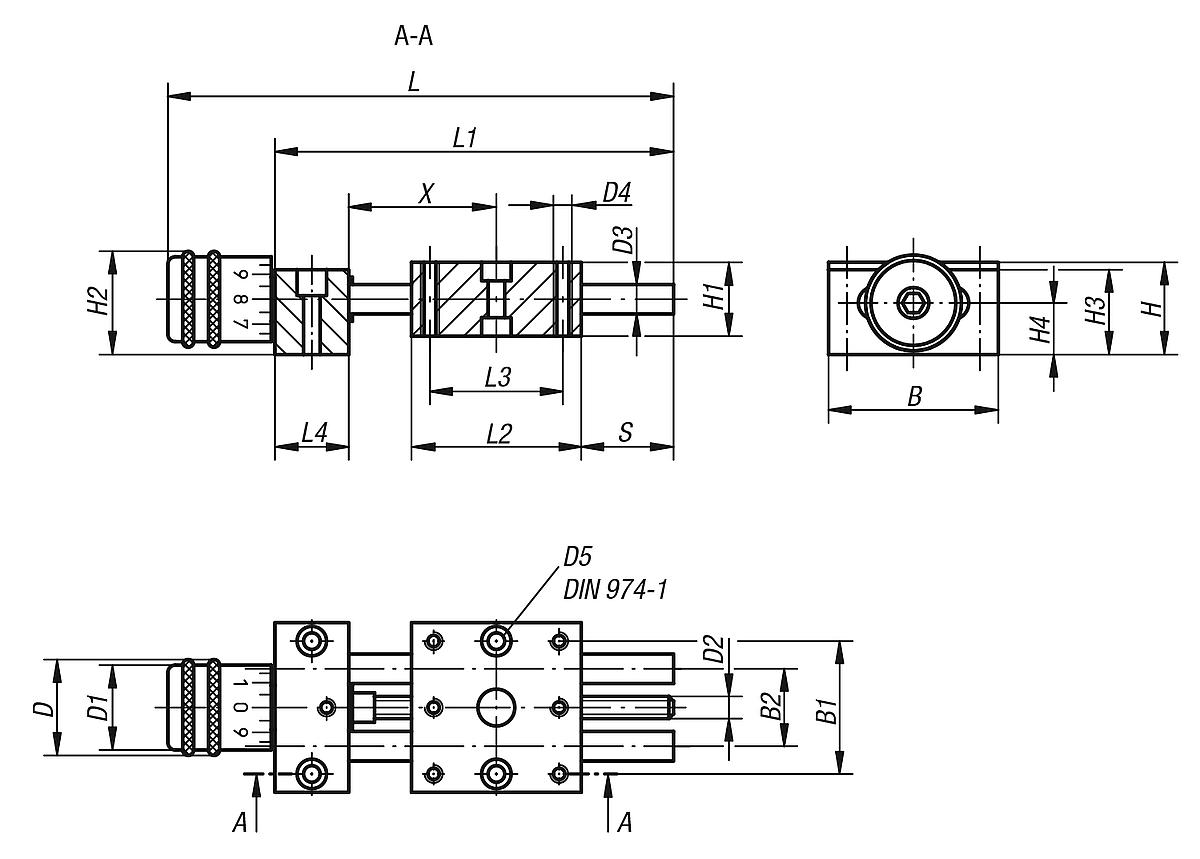

B:	46
B1:	36
B2:	21
C:	14
D:	26
D1:	23
D2:	M6x1
D3:	8
D4:	4
F1 (N):	200
F2 (N):	200
F3 (N):	X = 39 (50)
Gewicht ca. kg:	0,254
H:	24
H1:	20
H2:	27
H3:	23
H4:	14
L:	108,5
L1:	80
L2:	46
L3:	36
L4:	20
Mx (Nm):	1,9
My (Nm):	0,9
Mz (Nm):	1,9

Datenblatt.pdf

Variante	B	L	D2	Preis

10126796 (21100-04)	29	64,5	M3x0,5	ab 191,70 €
10126797 (21100-08)	46	108,5	M6x1	ab 203,77 €
10126798 (21100-12)	75	162	M6x1	ab 321,48 €
