Produktnummer:
10126800
Herstellernummer:
21102-12
Hersteller:
Norelem

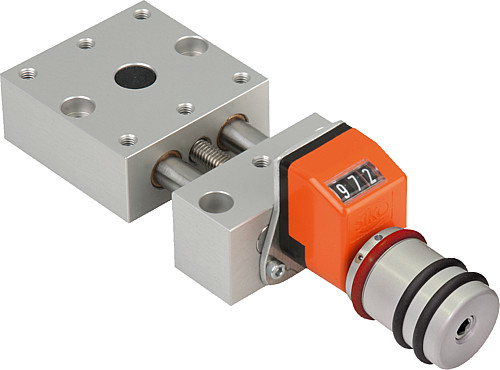

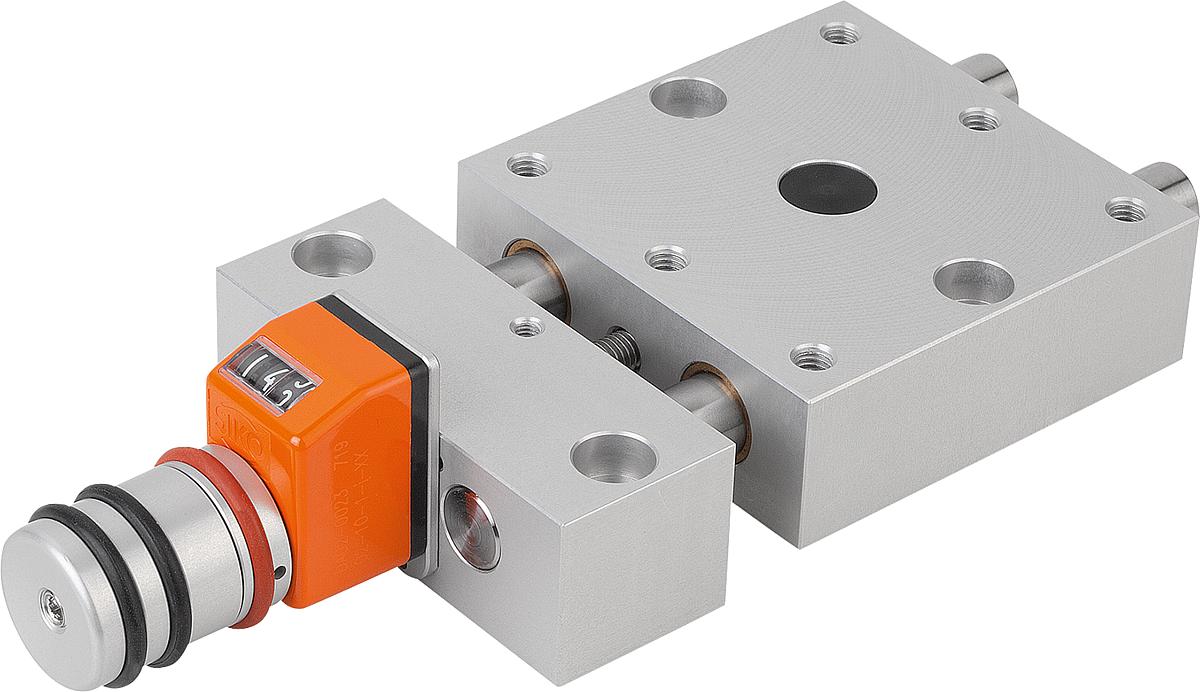

Norelem 21102-12 POSITIONIERTISCH KURZ, MIT POSITIONSANZEIGER
C:
25
F1 (N):
300
F2 (N):
300
F3 (N):
X = 58 (100)
L2:
75
L3:
60
L4:
30
Mx (Nm):
5,5
My (Nm):
3
Mz (Nm):
5,5
Produktnummer:
10126800
NLM 21102 Positioniertische kurz mit Positionsanzeiger
Beschreibung
Durch die nahezu spielfreien Führungen und die absolut spielfreie Spindel, ist zum Verstellen kein Lösen und Klemmen der Spindel erforderlich.
Digitaler Positionsanzeiger mit 0,1 mm Anzeigegenauigkeit, Zahlen aufsteigend bei Rechtsdrehung. Der Anzeigewert des Positionsanzeigers kann durch Drehen des Mitnehmerrings werkzeuglos eingestellt werden. Die Einbaulage des Positionsanzeigers kann mittels einer Schraube in 4 Stellungen fixiert werden.
Der Positioniertisch LE70183 kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.
Werkstoff:
Lagerbock und Schlitten Al-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei.
Positionsanzeiger Kunststoff.
Ausführung:
Radialspiel der Führung kleiner 0,02 mm. Axialspiel spielfrei. Spindel selbsthemmend, zusätzlich klemmbar.
Bestellbeisiel:
LE70183 21102-08
Digitaler Positionsanzeiger mit 0,1 mm Anzeigegenauigkeit, Zahlen aufsteigend bei Rechtsdrehung. Der Anzeigewert des Positionsanzeigers kann durch Drehen des Mitnehmerrings werkzeuglos eingestellt werden. Die Einbaulage des Positionsanzeigers kann mittels einer Schraube in 4 Stellungen fixiert werden.
Der Positioniertisch LE70183 kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.
Werkstoff:
Lagerbock und Schlitten Al-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei.
Positionsanzeiger Kunststoff.
Ausführung:
Radialspiel der Führung kleiner 0,02 mm. Axialspiel spielfrei. Spindel selbsthemmend, zusätzlich klemmbar.
Bestellbeisiel:
LE70183 21102-08

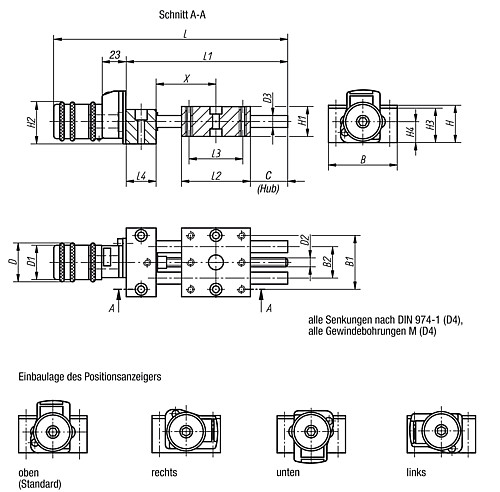

Eigenschaften
| B: | 75 |
|---|---|
| B1: | 60 |
| B2: | 38 |
| C: | 25 |
| D: | 26 |
| D1: | 23 |
| D2: | M6x1 |
| D3: | 12 |
| D4: | 6 |
| F1 (N): | 300 |
| F2 (N): | 300 |
| F3 (N): | X = 58 (100) |
| Gewicht ca. kg: | 0,767 |
| H: | 28 |
| H1: | 25 |
| H2: | 29 |
| H3: | 27 |
| H4: | 15,5 |
| L: | 187,5 |
| L1: | 133 |
| L2: | 75 |
| L3: | 60 |
| L4: | 30 |
| Mx (Nm): | 5,5 |
| My (Nm): | 3 |
| Mz (Nm): | 5,5 |
Dokumente
1
| Variante | F1 (N) | L3 | L2 | L4 | C | F2 (N) | F3 (N) | Mx (Nm) | My (Nm) | Mz (Nm) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126799 (21102-08) |
200 | 36 | 46 | 20 | 14 | 200 | X = 39 (50) | 1,9 | 0,9 | 1,9 | ab 301,00 € |
|
10126800 (21102-12) |
300 | 60 | 75 | 30 | 25 | 300 | X = 58 (100) | 5,5 | 3 | 5,5 | ab 405,53 € |
