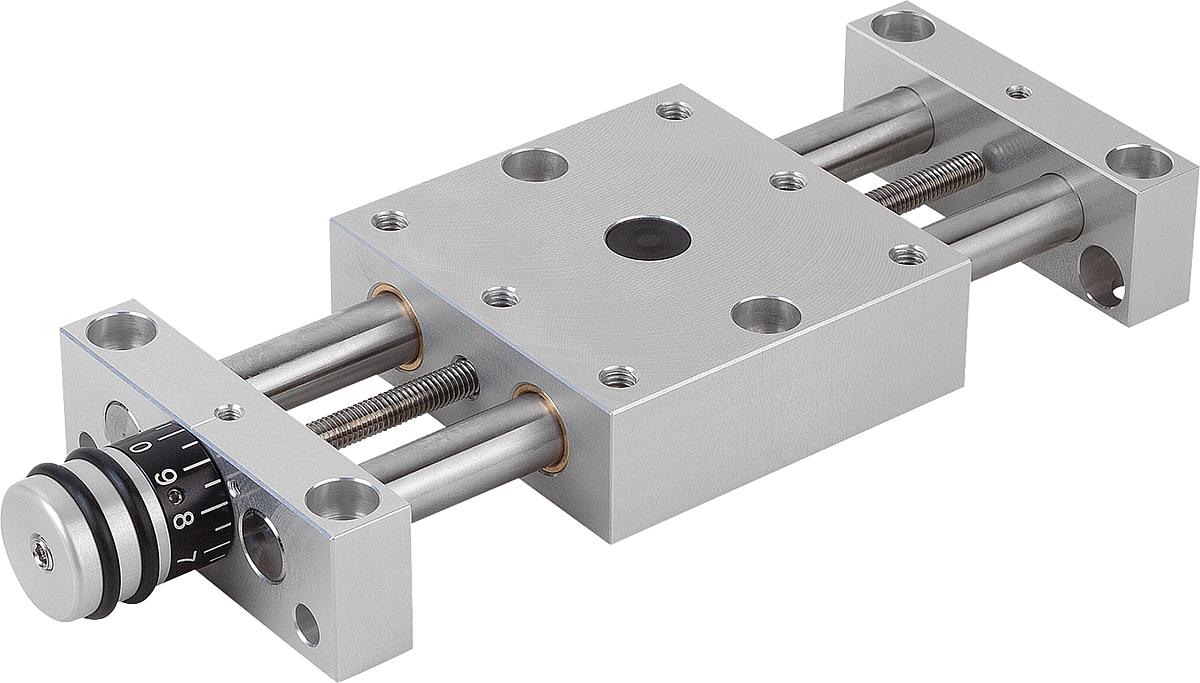

Norelem 21120-25 POSITIONIERTISCH LANG,
B:
150
B1:
130
B2:
90
C:
86
D:
52
D1:
46
D2:
M16x2
D3:
25
D4:
10

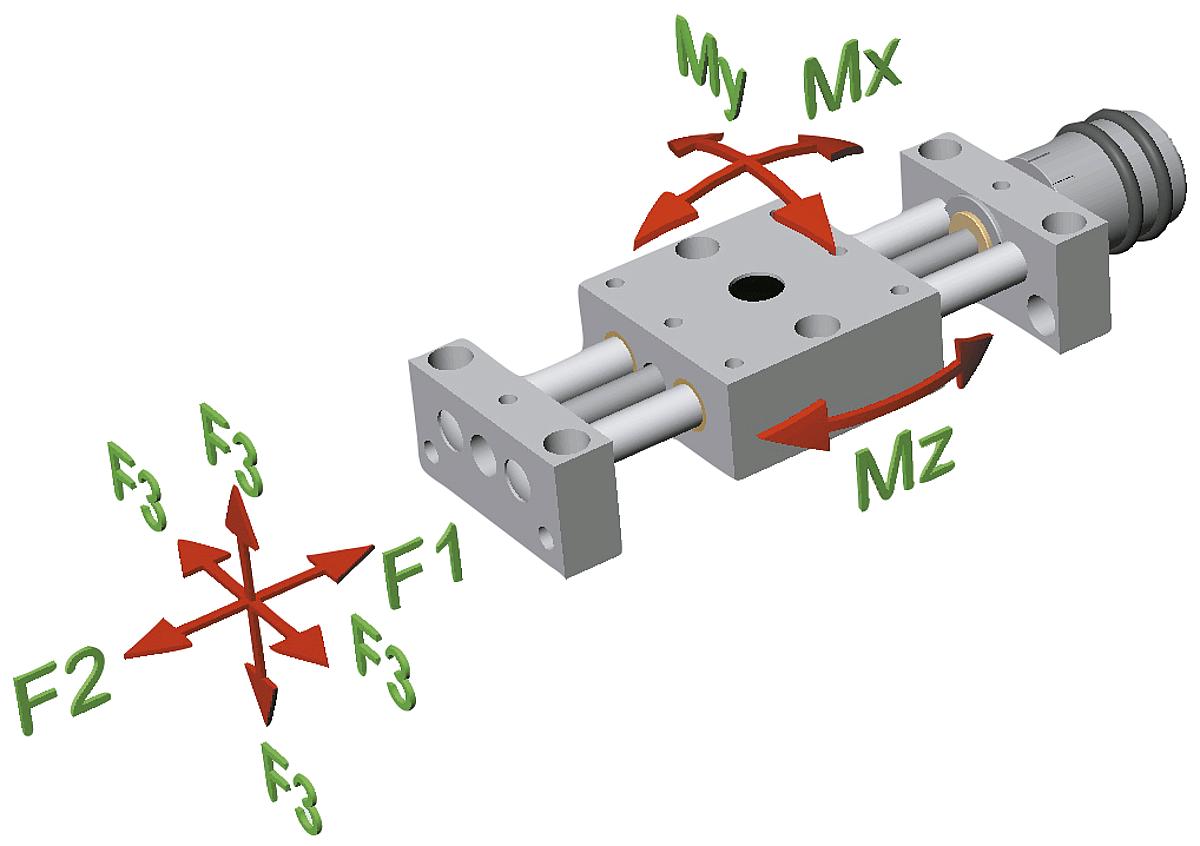

F1 (N):
1000
F2 (N):
1000
F3 (N):
1000
Gewicht ca. kg:
6,080
H:
53
H1:
50
H2:
54
H3:
52
H4:
28
H5:
13
L:
347
L1:
290
L2:
150
L3:
130
L4:
25
L5:
18
Mx (Nm):
65
My (Nm):
65
Mz (Nm):
65
Produktnummer:
10126804
NLM 21120 Positioniertische lang
Beschreibung
Werkstoff:
Lagerbock und Schlitten Al-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei.
Ausführung:
Radialspiel der Führung kleiner 0,02 mm. Axialspiel spielfrei. Spindel selbsthemmend, zusätzlich klemmbar.
Bestellbeispiel:
nlm 21120-04
Hinweis:
Durch die nahezu spielfreien Führungen und die absolut spielfreie Spindel, ist zum Verstellen kein Lösen und Klemmen der Spindel erforderlich.
Die Skaleneinteilung beträgt 5 bzw. 10 Teilstriche, 1 Teilstrich entspricht 0,1 mm Verstellweg.
Der Positioniertisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.
Lagerbock und Schlitten Al-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei.
Ausführung:
Radialspiel der Führung kleiner 0,02 mm. Axialspiel spielfrei. Spindel selbsthemmend, zusätzlich klemmbar.
Bestellbeispiel:
nlm 21120-04
Hinweis:
Durch die nahezu spielfreien Führungen und die absolut spielfreie Spindel, ist zum Verstellen kein Lösen und Klemmen der Spindel erforderlich.
Die Skaleneinteilung beträgt 5 bzw. 10 Teilstriche, 1 Teilstrich entspricht 0,1 mm Verstellweg.
Der Positioniertisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.
Eigenschaften
| B: | 150 |
|---|---|
| B1: | 130 |
| B2: | 90 |
| C: | 86 |
| D: | 52 |
| D1: | 46 |
| D2: | M16x2 |
| D3: | 25 |
| D4: | 10 |
| F1 (N): | 1000 |
| F2 (N): | 1000 |
| F3 (N): | 1000 |
| Gewicht ca. kg: | 6,080 |
| H: | 53 |
| H1: | 50 |
| H2: | 54 |
| H3: | 52 |
| H4: | 28 |
| H5: | 13 |
| L: | 347 |
| L1: | 290 |
| L2: | 150 |
| L3: | 130 |
| L4: | 25 |
| L5: | 18 |
| Mx (Nm): | 65 |
| My (Nm): | 65 |
| Mz (Nm): | 65 |
Dokumente
1
| Variante | L1 | B | L | C | H | H1 | Gewicht ca. kg | D3 | D1 | L4 | L5 | D | L2 | H4 | B1 | H2 | H3 | B2 | L3 | D4 | D2 | F1 (N) | F2 (N) | H5 | F3 (N) | Mx (Nm) | My (Nm) | Mz (Nm) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126801 (21120-04) |
70 | 29 | 84,5 | 23 | 14 | 12 | 0,046 | 4 | 12 | 8 | 6 | 13 | 29 | 8 | 22 | 14,5 | 13 | 12 | 22 | 3 | M3x0,5 | 70 | 70 | 4 | 70 | 0,77 | 0,77 | 0,77 | ab 223,39 € |
|
10126802 (21120-08) |
120 | 46 | 148,5 | 48 | 24 | 20 | 0,248 | 8 | 23 | 12 | 8,5 | 26 | 46 | 14 | 36 | 27 | 23 | 21 | 36 | 4 | M6x1 | 200 | 200 | 6 | 200 | 3,6 | 3,6 | 3,6 | ab 246,03 € |
|
10126803 (21120-12) |
180 | 75 | 209 | 73 | 28 | 25 | 0,803 | 12 | 23 | 15 | 11 | 26 | 75 | 15,5 | 60 | 28,5 | 27 | 38 | 60 | 6 | M6x1 | 300 | 300 | 7 | 300 | 18 | 18 | 18 | ab 389,23 € |
|
10126804 (21120-25) |
290 | 150 | 347 | 86 | 53 | 50 | 6,080 | 25 | 46 | 25 | 18 | 52 | 150 | 28 | 130 | 54 | 52 | 90 | 130 | 10 | M16x2 | 1000 | 1000 | 13 | 1000 | 65 | 65 | 65 | ab 793,91 € |
