Produktnummer:
10126810
Herstellernummer:
21140-12
Hersteller:
Norelem

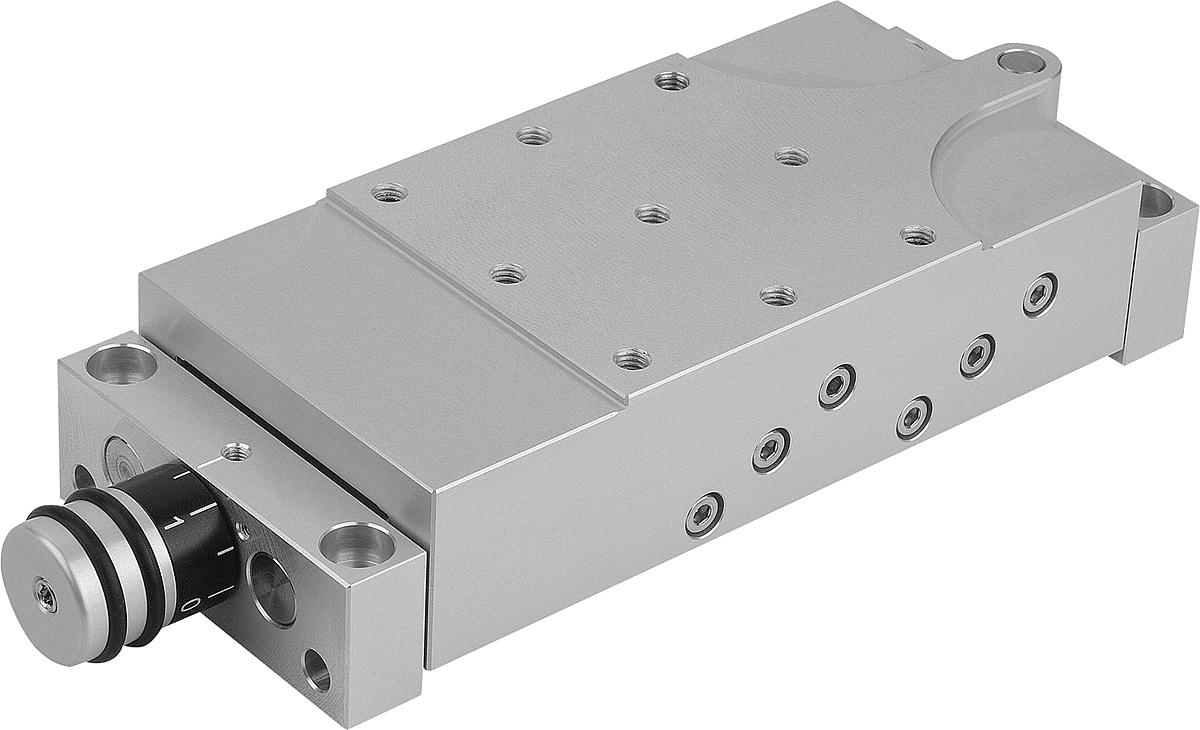

Norelem 21140-12 HUBTISCH,
B:
75
B1:
60
C:
12
D:
26
D1:
23
D3:
12
D4:
M6
D5:
4
F1 (N):
150
F2 (N):
200
Gewicht ca. kg:
1,360
H:
38
H1:
36
H2:
28,5
H3:
27
H4:
15,5
H5:
7
L:
209
L1:
180
L2:
165
L3:
60
L4:
15
L5:
11

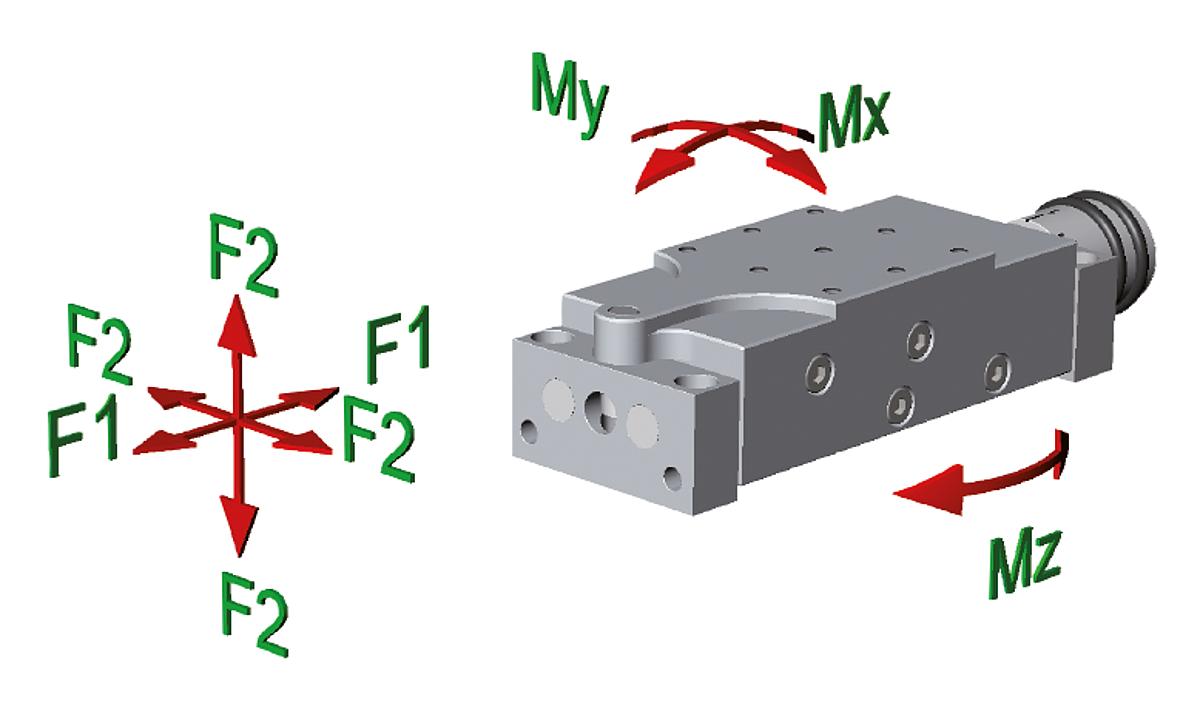

Mx (Nm):
10
My (Nm):
10
Mz (Nm):
20
Produktnummer:
10126810
NLM 21140 Hubtische
Beschreibung
Werkstoff:
Hubtisch, Lagerböcke und Skalenknopf Al-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei.
Ausführung:
Umkehrspiel der Führung kleiner 0,05 mm. Spindel selbsthemmend, zusätzlich klemmbar.
Bestellbeispiel:
nlm 21140-04
Hinweis:
Zum Höhen-Positionieren von Bauteilen und Baugruppen aller Art (z.B. Anschläge, Sensoren, Endschalter, Tische, Kameras, ganze Baugruppen usw.). Der Hubtisch ist durch Drehen des Skalenknopfes von Hand höhenverstellbar. Ein Teilstrich des Skalenknopfes entspricht 0,1 mm Hubbewegung.
Der Hubtisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.
Hubtisch, Lagerböcke und Skalenknopf Al-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei.
Ausführung:
Umkehrspiel der Führung kleiner 0,05 mm. Spindel selbsthemmend, zusätzlich klemmbar.
Bestellbeispiel:
nlm 21140-04
Hinweis:
Zum Höhen-Positionieren von Bauteilen und Baugruppen aller Art (z.B. Anschläge, Sensoren, Endschalter, Tische, Kameras, ganze Baugruppen usw.). Der Hubtisch ist durch Drehen des Skalenknopfes von Hand höhenverstellbar. Ein Teilstrich des Skalenknopfes entspricht 0,1 mm Hubbewegung.
Der Hubtisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.
Eigenschaften
| B: | 75 |
|---|---|
| B1: | 60 |
| C: | 12 |
| D: | 26 |
| D1: | 23 |
| D3: | 12 |
| D4: | M6 |
| D5: | 4 |
| F1 (N): | 150 |
| F2 (N): | 200 |
| Gewicht ca. kg: | 1,360 |
| H: | 38 |
| H1: | 36 |
| H2: | 28,5 |
| H3: | 27 |
| H4: | 15,5 |
| H5: | 7 |
| L: | 209 |
| L1: | 180 |
| L2: | 165 |
| L3: | 60 |
| L4: | 15 |
| L5: | 11 |
| Mx (Nm): | 10 |
| My (Nm): | 10 |
| Mz (Nm): | 20 |
Dokumente
1
| Variante | L1 | B | L | H | H1 | Gewicht ca. kg | D3 | D1 | L4 | L5 | D | H4 | H2 | B1 | H3 | D4 | L3 | L2 | C | Mz (Nm) | H5 | D5 | F1 (N) | F2 (N) | Mx (Nm) | My (Nm) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126811 (21140-25) |
290 | 150 | 347 | 68 | 64 | 7,900 | 25 | 46 | 25 | 18 | 52 | 28 | 54 | 130 | 52 | M10 | 130 | 265 | 25 | 100 | 13 | 6 | 500 | 700 | 50 | 50 | ab 1.093,11 € |
|
10126808 (21140-04) |
70 | 29 | 84,5 | 19 | 17 | 0,091 | 4 | 12 | 8 | 6 | 13 | 8 | 14 | 22 | 13 | M3 | 22 | 62 | 4 | 2 | 4 | 3 | 30 | 50 | 0,5 | 0,5 | ab 308,26 € |
|
10126809 (21140-08) |
120 | 46 | 148,5 | 32 | 29 | 0,462 | 8 | 23 | 12 | 8,5 | 26 | 14 | 27 | 36 | 23 | M4 | 36 | 108 | 8 | 5 | 6 | 4 | 80 | 100 | 2,5 | 2,5 | ab 320,11 € |
|
10126810 (21140-12) |
180 | 75 | 209 | 38 | 36 | 1,360 | 12 | 23 | 15 | 11 | 26 | 15,5 | 28,5 | 60 | 27 | M6 | 60 | 165 | 12 | 20 | 7 | 4 | 150 | 200 | 10 | 10 | ab 445,76 € |
