Produktnummer:
10126811
Herstellernummer:
21140-25
Hersteller:
Norelem

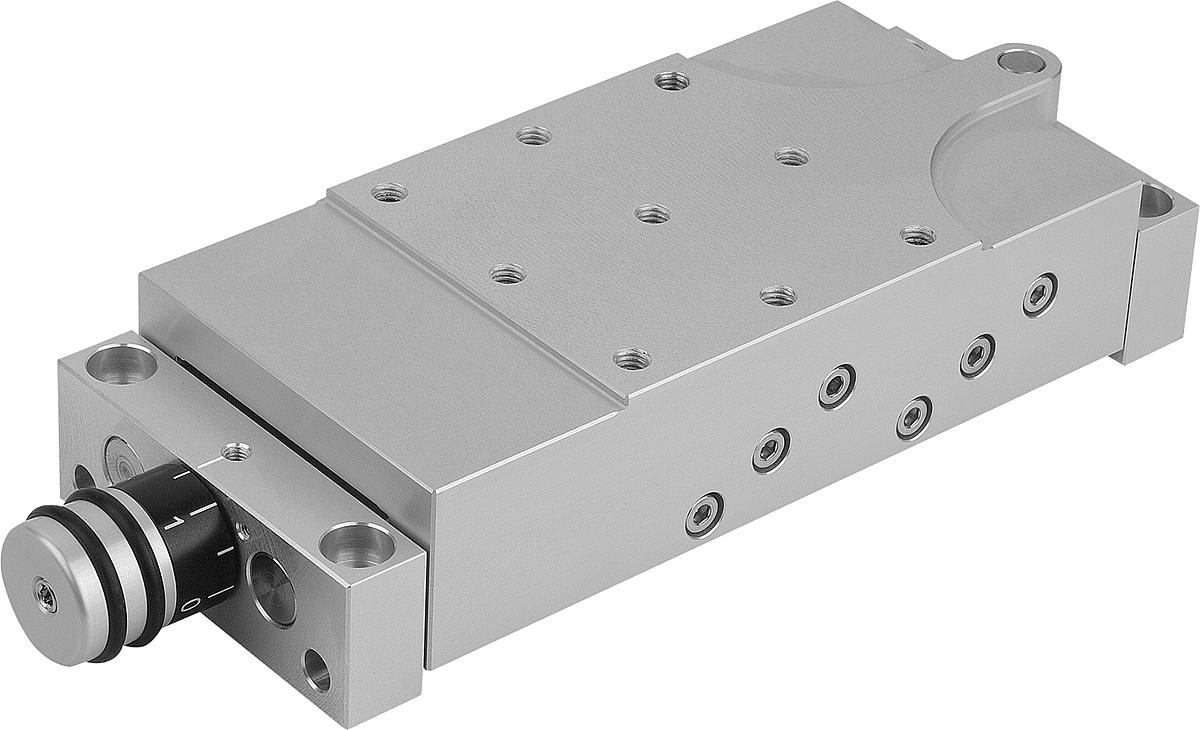

Norelem 21140-25 HUBTISCH,
B:
150
B1:
130
C:
25
D:
52
D1:
46
D3:
25
D4:
M10
D5:
6
F1 (N):
500
F2 (N):
700
Gewicht ca. kg:
7,900
H:
68
H1:
64
H2:
54
H3:
52
H4:
28
H5:
13
L:
347
L1:
290
L2:
265
L3:
130
L4:
25
L5:
18

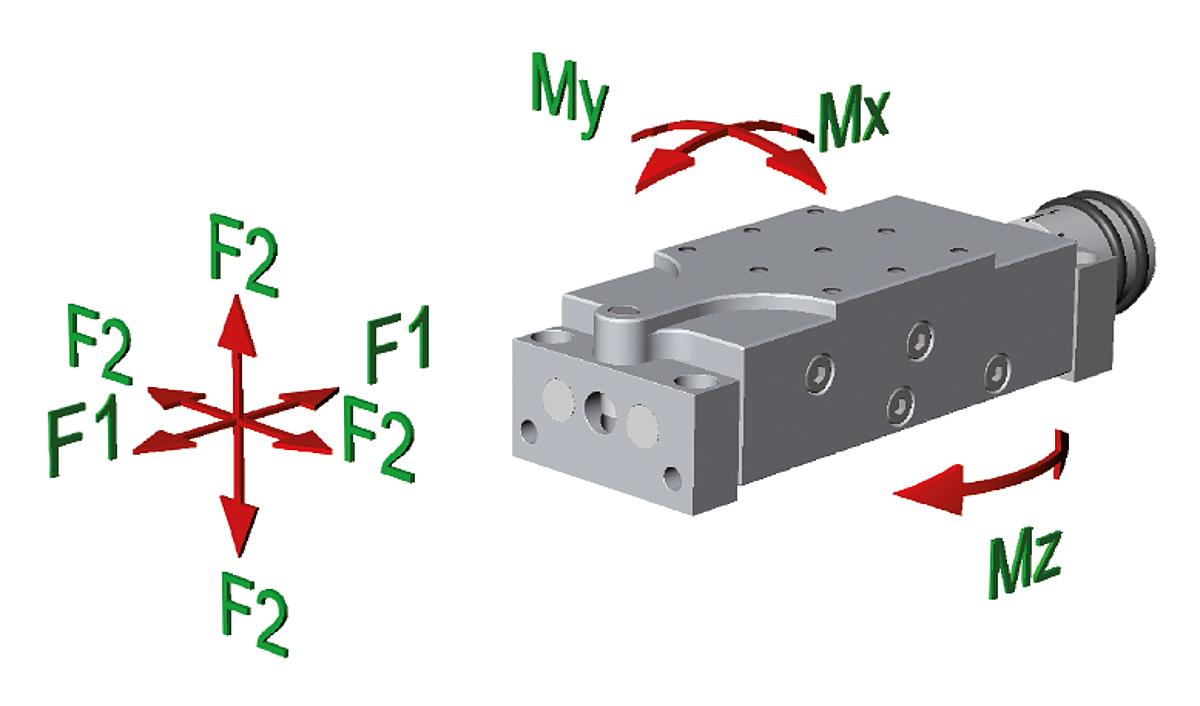

Mx (Nm):
50
My (Nm):
50
Mz (Nm):
100
Produktnummer:
10126811
NLM 21140 Hubtische
Beschreibung
Werkstoff:
Hubtisch, Lagerböcke und Skalenknopf Al-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei.
Ausführung:
Umkehrspiel der Führung kleiner 0,05 mm. Spindel selbsthemmend, zusätzlich klemmbar.
Bestellbeispiel:
nlm 21140-04
Hinweis:
Zum Höhen-Positionieren von Bauteilen und Baugruppen aller Art (z.B. Anschläge, Sensoren, Endschalter, Tische, Kameras, ganze Baugruppen usw.). Der Hubtisch ist durch Drehen des Skalenknopfes von Hand höhenverstellbar. Ein Teilstrich des Skalenknopfes entspricht 0,1 mm Hubbewegung.
Der Hubtisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.
Hubtisch, Lagerböcke und Skalenknopf Al-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei.
Ausführung:
Umkehrspiel der Führung kleiner 0,05 mm. Spindel selbsthemmend, zusätzlich klemmbar.
Bestellbeispiel:
nlm 21140-04
Hinweis:
Zum Höhen-Positionieren von Bauteilen und Baugruppen aller Art (z.B. Anschläge, Sensoren, Endschalter, Tische, Kameras, ganze Baugruppen usw.). Der Hubtisch ist durch Drehen des Skalenknopfes von Hand höhenverstellbar. Ein Teilstrich des Skalenknopfes entspricht 0,1 mm Hubbewegung.
Der Hubtisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.
Eigenschaften
| B: | 150 |
|---|---|
| B1: | 130 |
| C: | 25 |
| D: | 52 |
| D1: | 46 |
| D3: | 25 |
| D4: | M10 |
| D5: | 6 |
| F1 (N): | 500 |
| F2 (N): | 700 |
| Gewicht ca. kg: | 7,900 |
| H: | 68 |
| H1: | 64 |
| H2: | 54 |
| H3: | 52 |
| H4: | 28 |
| H5: | 13 |
| L: | 347 |
| L1: | 290 |
| L2: | 265 |
| L3: | 130 |
| L4: | 25 |
| L5: | 18 |
| Mx (Nm): | 50 |
| My (Nm): | 50 |
| Mz (Nm): | 100 |
Dokumente
1
| Variante | L1 | B | L | H | H1 | Gewicht ca. kg | D3 | D1 | L4 | L5 | D | H4 | H2 | B1 | H3 | D4 | L3 | L2 | C | Mz (Nm) | H5 | D5 | F1 (N) | F2 (N) | Mx (Nm) | My (Nm) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126811 (21140-25) |
290 | 150 | 347 | 68 | 64 | 7,900 | 25 | 46 | 25 | 18 | 52 | 28 | 54 | 130 | 52 | M10 | 130 | 265 | 25 | 100 | 13 | 6 | 500 | 700 | 50 | 50 | ab 1.093,11 € |
|
10126808 (21140-04) |
70 | 29 | 84,5 | 19 | 17 | 0,091 | 4 | 12 | 8 | 6 | 13 | 8 | 14 | 22 | 13 | M3 | 22 | 62 | 4 | 2 | 4 | 3 | 30 | 50 | 0,5 | 0,5 | ab 308,26 € |
|
10126809 (21140-08) |
120 | 46 | 148,5 | 32 | 29 | 0,462 | 8 | 23 | 12 | 8,5 | 26 | 14 | 27 | 36 | 23 | M4 | 36 | 108 | 8 | 5 | 6 | 4 | 80 | 100 | 2,5 | 2,5 | ab 320,11 € |
|
10126810 (21140-12) |
180 | 75 | 209 | 38 | 36 | 1,360 | 12 | 23 | 15 | 11 | 26 | 15,5 | 28,5 | 60 | 27 | M6 | 60 | 165 | 12 | 20 | 7 | 4 | 150 | 200 | 10 | 10 | ab 445,76 € |
