Produktnummer:
10126816
Herstellernummer:
21160-08
Hersteller:
Norelem
Norelem 21160-08 POSITIONIER RUNDTISCH,
D:
26
D1:
23
D2:
54
D3:
36
D4:
10
D5:
M4x6
D6:
4
F1 (N):
500
F2 (N):
500
F3 (N):
200
Gewicht ca. kg:
0,260
H:
30
H1:
14
H2:
9
H3:
6
L:
56
L1:
17
L2:
29
L3:
36
M1 Nm:
3
Produktnummer:
10126816
NLM 21160 Positionier Rundtische
Beschreibung
Werkstoff:
Grundkörper und Rundtisch Al-Legierung, eloxiert.
Spindel Stahl, einsatzgehärtet.
Spindellagerung Gleitlager, wartungsfrei.
Ausführung:
Radialspiel der Drehachse < 0,015 mm.
Axialspiel der Drehachse < 0,02 mm.
Wiederholgenauigkeit < 0,05°.
Spindel selbsthemmend.
Bestellbeispiel:
nlm 21160-08
Hinweis:
Der Verstellweg beträgt 360°, ohne Endanschlag.
Die Skaleneinteilung beträgt 10 Teilstriche.
Übersetzungsverhältnis:
21160-08 = 50:1
21160-12 = 55:1
21160-25 = 50:1
Der Positionier-Rundtisch kann im Baukastenprinzip in seiner Baugröße unkompliziert kombiniert werden.
Grundkörper und Rundtisch Al-Legierung, eloxiert.
Spindel Stahl, einsatzgehärtet.
Spindellagerung Gleitlager, wartungsfrei.
Ausführung:
Radialspiel der Drehachse < 0,015 mm.
Axialspiel der Drehachse < 0,02 mm.
Wiederholgenauigkeit < 0,05°.
Spindel selbsthemmend.
Bestellbeispiel:
nlm 21160-08
Hinweis:
Der Verstellweg beträgt 360°, ohne Endanschlag.
Die Skaleneinteilung beträgt 10 Teilstriche.
Übersetzungsverhältnis:
21160-08 = 50:1
21160-12 = 55:1
21160-25 = 50:1
Der Positionier-Rundtisch kann im Baukastenprinzip in seiner Baugröße unkompliziert kombiniert werden.
Eigenschaften
| D: | 26 |
|---|---|
| D1: | 23 |
| D2: | 54 |
| D3: | 36 |
| D4: | 10 |
| D5: | M4x6 |
| D6: | 4 |

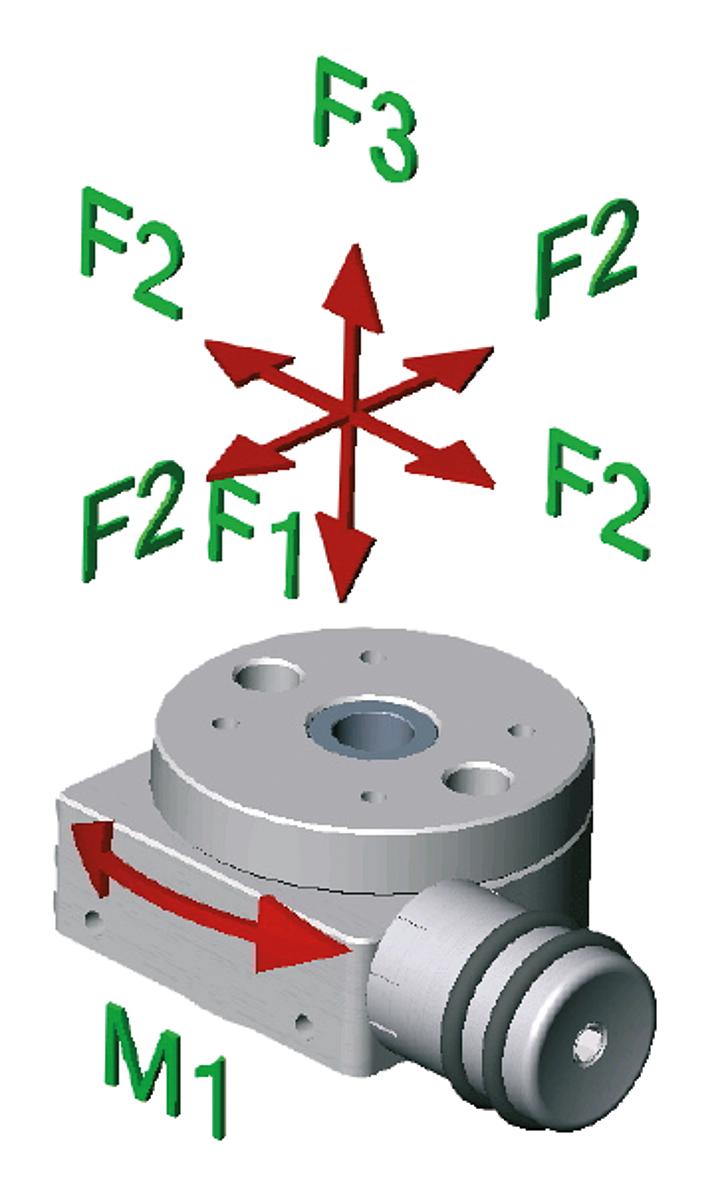

| F1 (N): | 500 |
| F2 (N): | 500 |
| F3 (N): | 200 |
| Gewicht ca. kg: | 0,260 |
| H: | 30 |
| H1: | 14 |
| H2: | 9 |
| H3: | 6 |
| L: | 56 |
| L1: | 17 |
| L2: | 29 |
| L3: | 36 |
| M1 Nm: | 3 |
Dokumente
1
| Variante | H | D | L | D3 | H1 | L1 | L2 | D1 | H3 | Gewicht ca. kg | D4 | H2 | L3 | D2 | F2 (N) | F3 (N) | F1 (N) | D5 | D6 | M1 Nm | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126818 (21160-25) |
75 | 51 | 134 | 130 | 35 | 53 | 80 | 46 | 12 | 4,350 | 40 | 18 | 130 | 150 | 1000 | 500 | 1000 | - | 10,2 | 10 | ab 1.088,35 € |
|
10126816 (21160-08) |
30 | 26 | 56 | 36 | 14 | 17 | 29 | 23 | 6 | 0,260 | 10 | 9 | 36 | 54 | 500 | 200 | 500 | M4x6 | 4 | 3 | ab 318,62 € |
|
10126817 (21160-12) |
40 | 26 | 69 | 60 | 17,5 | 31 | 43 | 23 | 6 | 0,760 | 15 | 12 | 60 | 80 | 500 | 200 | 500 | M6x9 | 6 | 5 | ab 385,37 € |
