Produktnummer:
10126978
Herstellernummer:
21540-121002
Hersteller:
Norelem

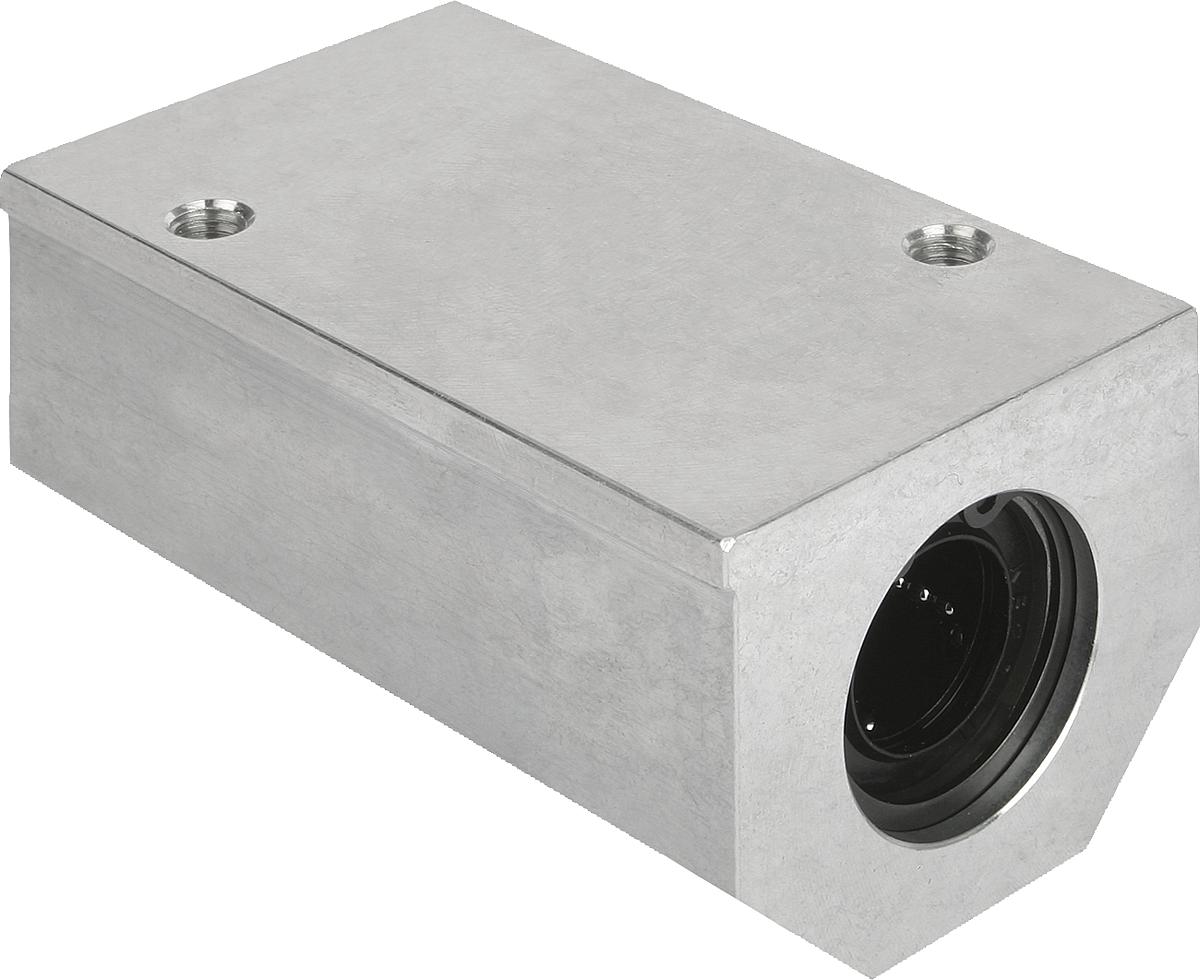

Norelem 21540-121002 LINEARGEHÄUSEEINHEIT D=12, TANDEM, MIT KUGELLAGER 21510 1202

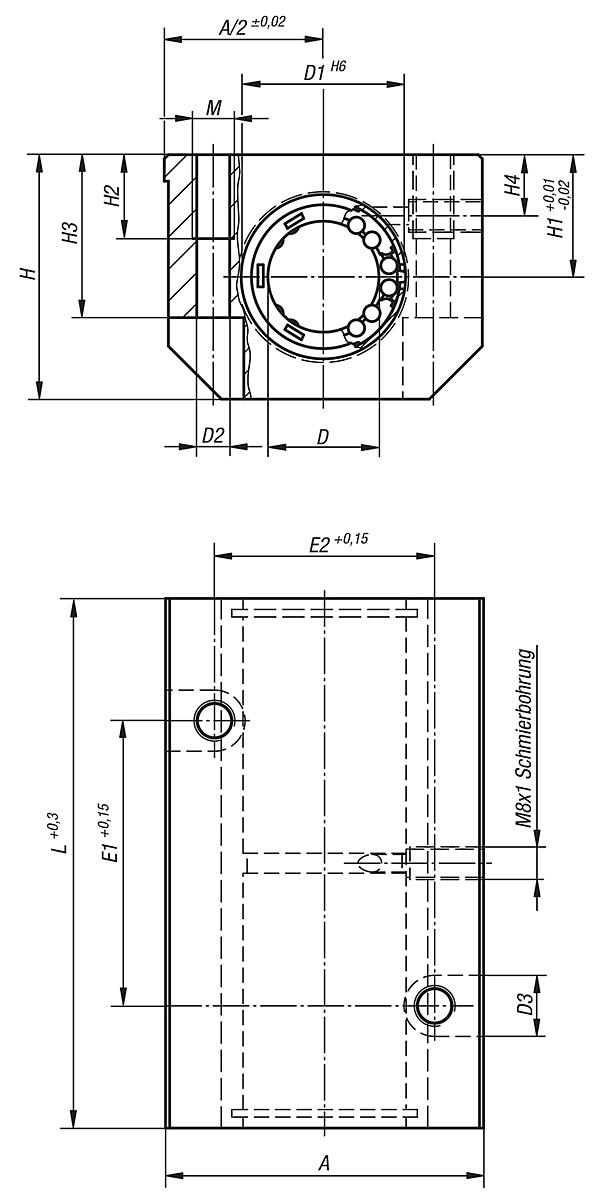

D:
12
D1:
22
D2:
5,2
D3:
10
E1:
40
E2:
30
Gewicht ca. kg:
0,270
H:
35
H1:
18
H2:
13
H3:
25
H4:
10
L:
76
M:
M6
Produktnummer:
10126978
NLM 21540 Lineargehäuseeinheiten Tandem, geschlossen
Beschreibung
Werkstoff:
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21540-121002
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, zwei montierten Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung der Lager im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers (x2).
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Vorsatzdichtungen 21560.
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21540-121002
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, zwei montierten Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung der Lager im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers (x2).
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Vorsatzdichtungen 21560.
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Eigenschaften
| D: | 12 |
|---|---|
| D1: | 22 |
| D2: | 5,2 |
| D3: | 10 |
| E1: | 40 |
| E2: | 30 |
| Gewicht ca. kg: | 0,270 |
| H: | 35 |
| H1: | 18 |
| H2: | 13 |
| H3: | 25 |
| H4: | 10 |
| L: | 76 |
| M: | M6 |
Dokumente
1
| Variante | A | D | D1 | D2 | D3 | E1 | E2 | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | L | M | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126978 (21540-121002) |
12 | 22 | 5,2 | 10 | 40 | 30 | 0,270 | 35 | 18 | 13 | 25 | 10 | 76 | M6 | ab 111,99 € | |
|
10126979 (21540-161002) |
53 | 16 | 26 | 5,2 | 10 | 45 | 36 | 0,410 | 42 | 22 | 13 | 30 | 12 | 84 | M6 | ab 121,02 € |
|
10126980 (21540-201002) |
60 | 20 | 32 | 6,8 | 11 | 55 | 45 | 0,720 | 50 | 25 | 18 | 34 | 13 | 104 | M8 | ab 147,35 € |
|
10126981 (21540-251002) |
78 | 25 | 40 | 8,6 | 15 | 70 | 54 | 1,350 | 60 | 30 | 22 | 40 | 15 | 130 | M10 | ab 172,12 € |
|
10126982 (21540-301002) |
87 | 30 | 47 | 10,3 | 18 | 85 | 62 | 2,010 | 70 | 35 | 26 | 48 | 16 | 152 | M12 | ab 212,88 € |
