Produktnummer:
10126989
Herstellernummer:
21550-161002
Hersteller:
Norelem

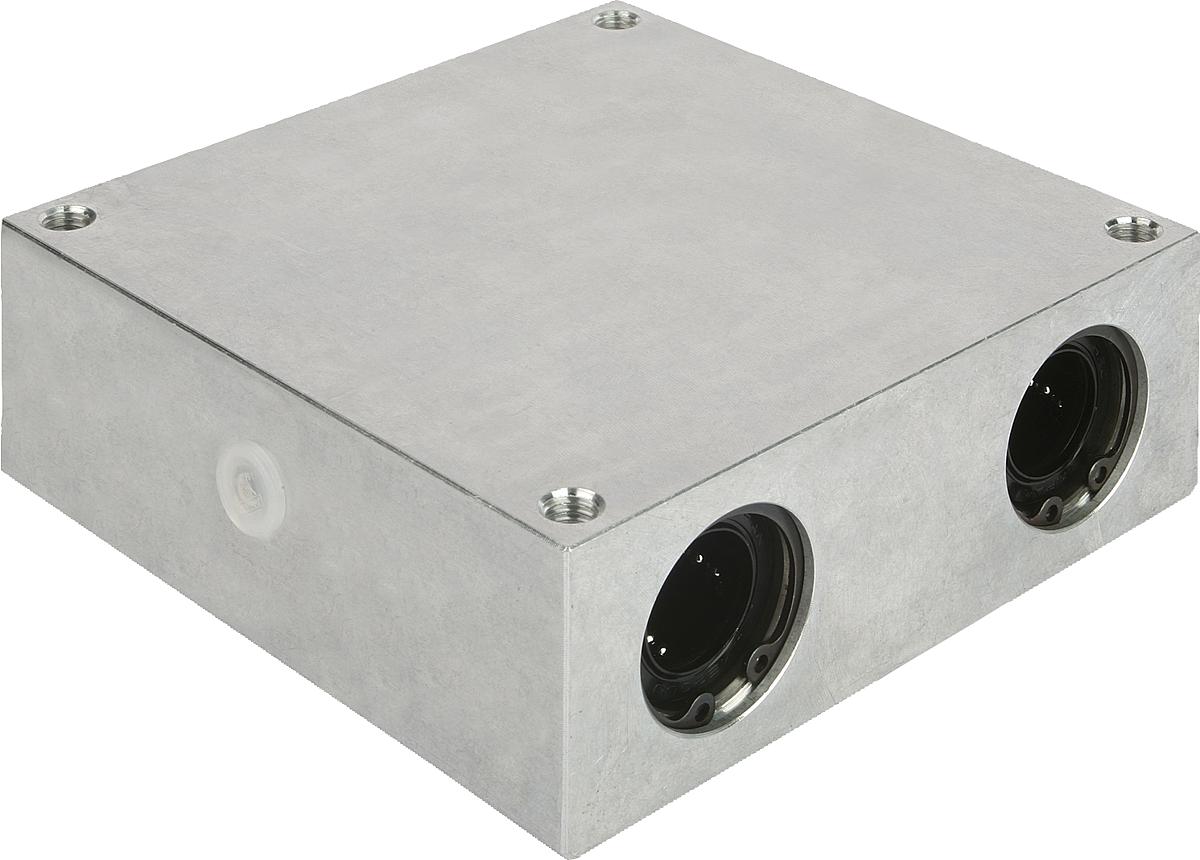

Norelem 21550-161002 LINEARGEHÄUSEEINHEIT D=16, QUADRO, MIT KUGELLAGER 21510 1602
A:
100
D:
16
D1:
26
D2:
5,3
D3:
10
E:
88
E1:
54
Gewicht ca. kg:
0,780
H:
36
H1:
18
H2:
13
H3:
5,4
H4:
15
M:
M6
Produktnummer:
10126989
NLM 21550 Lineargehäuseeinheiten Quadro, geschlossen
Beschreibung
Werkstoff:
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21550-121002
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, mit vier montierten Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung der Lager im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers (x4).
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Vorsatzdichtungen 21560.
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21550-121002
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, mit vier montierten Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung der Lager im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers (x4).
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Vorsatzdichtungen 21560.
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.

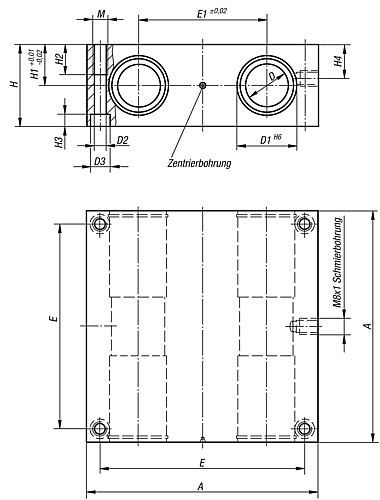

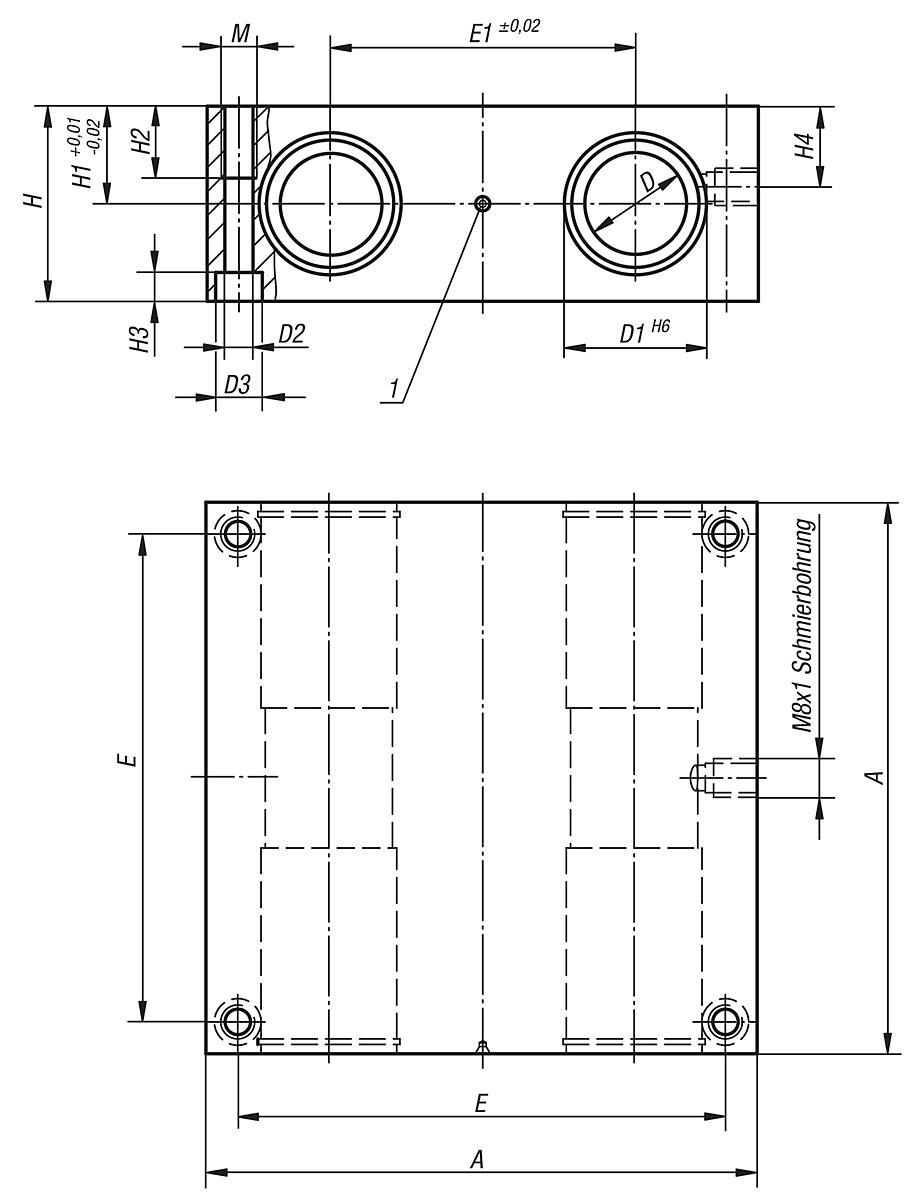

Eigenschaften
| A: | 100 |
|---|---|
| D: | 16 |
| D1: | 26 |
| D2: | 5,3 |
| D3: | 10 |
| E: | 88 |
| E1: | 54 |
| Gewicht ca. kg: | 0,780 |
| H: | 36 |
| H1: | 18 |
| H2: | 13 |
| H3: | 5,4 |
| H4: | 15 |
| M: | M6 |
Dokumente
1
| Variante | H | D | A | D3 | D1 | Gewicht ca. kg | H1 | H4 | H2 | M | D2 | E | E1 | H3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126988 (21550-121002) |
32 | 12 | 85 | 10 | 22 | 0,520 | 16 | 13 | 13 | M6 | 5,3 | 73 | 42 | 5,4 | ab 182,09 € |
|
10126989 (21550-161002) |
36 | 16 | 100 | 10 | 26 | 0,780 | 18 | 15 | 13 | M6 | 5,3 | 88 | 54 | 5,4 | ab 199,70 € |
|
10126990 (21550-201002) |
46 | 20 | 130 | 11 | 32 | 1,740 | 23 | 19 | 18 | M8 | 6,8 | 115 | 72 | 6,4 | ab 266,18 € |
|
10126991 (21550-251002) |
56 | 25 | 160 | 15 | 40 | 3,130 | 28 | 24 | 22 | M10 | 9 | 140 | 88 | 8,6 | ab 359,96 € |
|
10126992 (21550-301002) |
64 | 30 | 180 | 18 | 47 | 4,430 | 32 | 27 | 26 | M12 | 10,5 | 158 | 96 | 10,6 | ab 476,32 € |
