Produktnummer:
10126994
Herstellernummer:
21555-161012
Hersteller:
Norelem

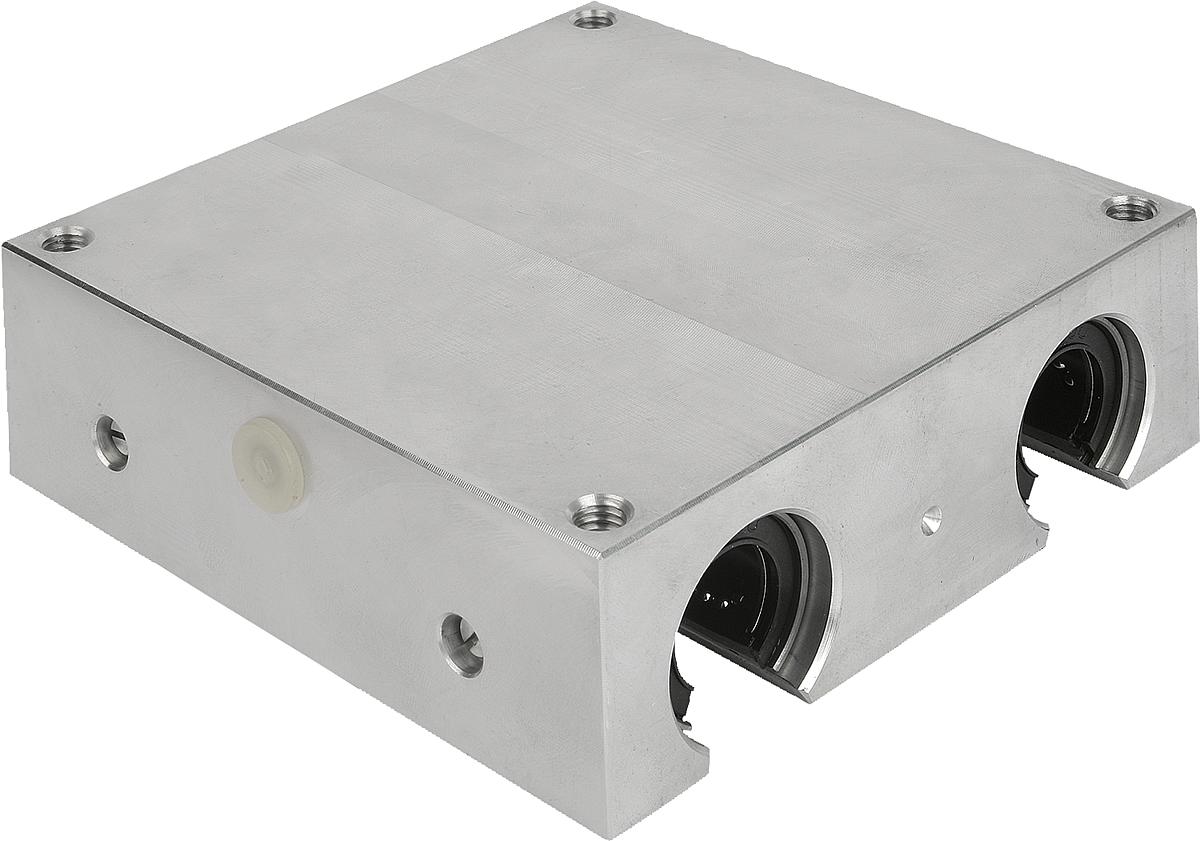

Norelem 21555-161012 LINEARGEHÄUSEEINHEIT D=16, QUADRO, MIT KUGELLAGER 21510 1612
A:
100
D:
16
D1:
26
D2:
5,3
D3:
10
E:
88
E1:
54
Gewicht ca. kg:
0,730
H:
35
H1:
22
H2:
13
H3:
5,4
H4:
12
H5:
22
M:
M6
W:
9,4
Produktnummer:
10126994
NLM 21555 Lineargehäuseeinheiten Quadro, offen
Beschreibung
Werkstoff:
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21555-121012
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, vier montierten Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung der Lager im Gehäuse mit Zylinderschrauben.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers (x4).
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Vorsatzdichtungen 21560.
Präzisionsführungswellen 21590 oder 21595.
Befestigungsschrauben 07160 oder 07161.
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21555-121012
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, vier montierten Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung der Lager im Gehäuse mit Zylinderschrauben.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers (x4).
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Vorsatzdichtungen 21560.
Präzisionsführungswellen 21590 oder 21595.
Befestigungsschrauben 07160 oder 07161.
Eigenschaften

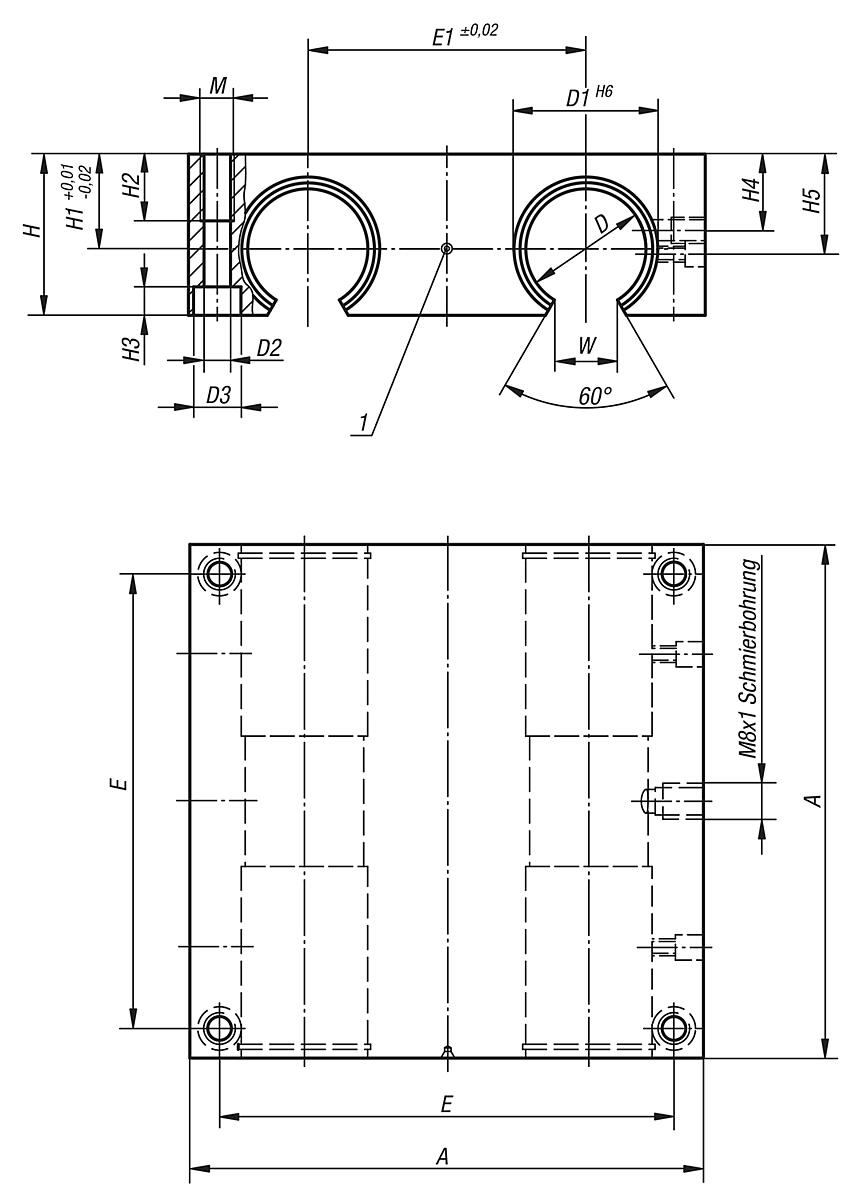

| A: | 100 |
|---|---|
| D: | 16 |
| D1: | 26 |
| D2: | 5,3 |
| D3: | 10 |
| E: | 88 |
| E1: | 54 |
| Gewicht ca. kg: | 0,730 |
| H: | 35 |
| H1: | 22 |
| H2: | 13 |
| H3: | 5,4 |
| H4: | 12 |
| H5: | 22 |
| M: | M6 |
| W: | 9,4 |
Dokumente
1
| Variante | H | D | H1 | A | D3 | D1 | H4 | Gewicht ca. kg | H2 | M | W | H5 | D2 | E | E1 | H3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126993 (21555-121012) |
30 | 12 | 18 | 85 | 10 | 22 | 10 | 0,450 | 13 | M6 | 7 | 16,65 | 5,3 | 73 | 42 | 5,4 | ab 214,68 € |
|
10126994 (21555-161012) |
35 | 16 | 22 | 100 | 10 | 26 | 12 | 0,730 | 13 | M6 | 9,4 | 22 | 5,3 | 88 | 54 | 5,4 | ab 235,08 € |
|
10126995 (21555-201012) |
42 | 20 | 25 | 130 | 11 | 32 | 13 | 1,480 | 18 | M8 | 10,2 | 25 | 6,8 | 115 | 72 | 6,4 | ab 300,62 € |
|
10126996 (21555-251012) |
51 | 25 | 30 | 160 | 15 | 40 | 15 | 2,680 | 22 | M10 | 12,9 | 31,5 | 9 | 140 | 88 | 8,6 | ab 413,38 € |
|
10126997 (21555-301012) |
60 | 30 | 35 | 180 | 18 | 47 | 16 | 3,950 | 26 | M12 | 13,9 | 33 | 10,5 | 158 | 96 | 10,6 | ab 519,68 € |
