Produktnummer:
10129938
Herstellernummer:
23032-0016
Hersteller:
Norelem
Norelem 23032-0016 KREUZSCHIEBERKUPPLUNG GR.16, VORGEBOHRT D1+D2=4 (23032 0007
Anziehdrehmoment der Schrauben (Nm):
1
Gewicht ca. g:
7
Nennmoment Nm:
1
Profil-Größe:
16
Statische Torsionssteife Nm/arcmin:
0,019
Trägheitsmoment (10^-3 kgm²):
0,0024
max. Drehzahl U/min:
8000
max. Wellenversatz angular:
2°
max. Wellenversatz lateral:
1
Produktnummer:
10129938

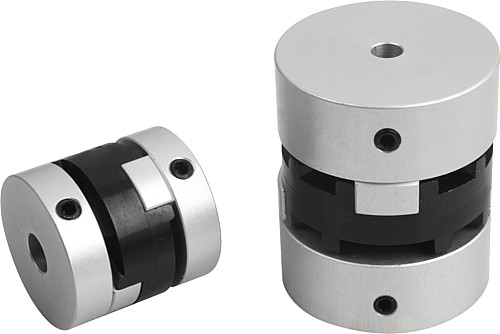

NLM 23032 Kreuzschieberkupplungen Klemmung mit Gewindestift
Beschreibung
Werkstoff, Ausführung:
Kreuzschieber Polyacetal, Nabe Aluminium.
Bestellbeispiel:
nlm 23032-0016,

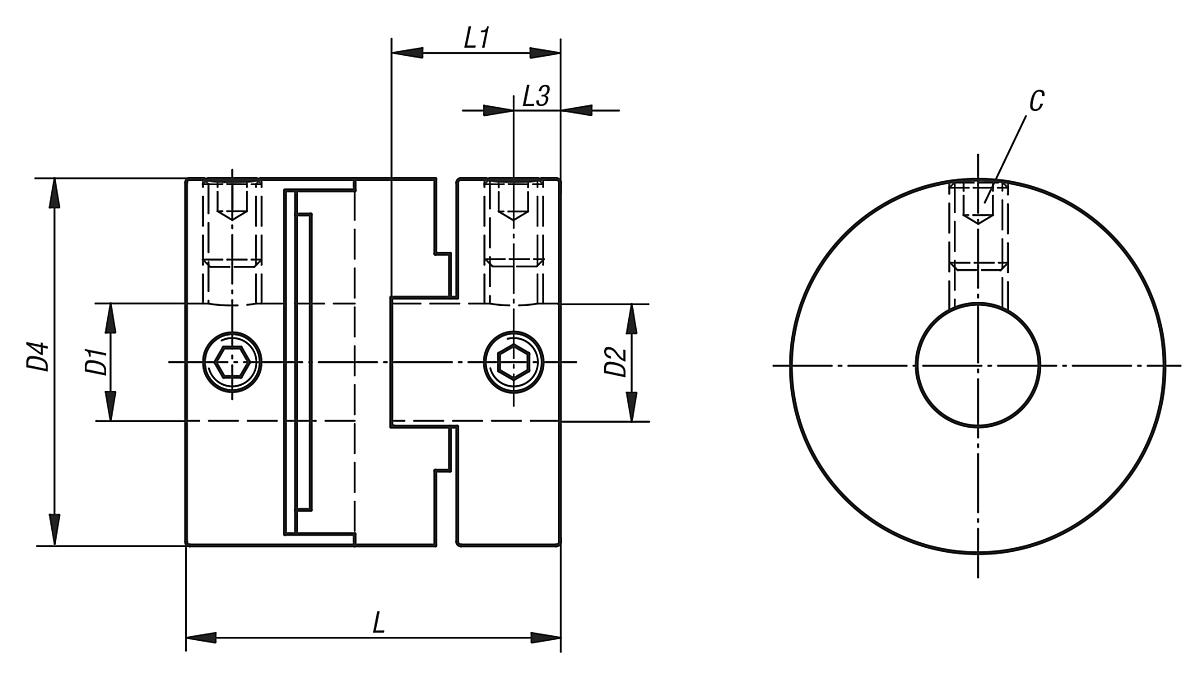

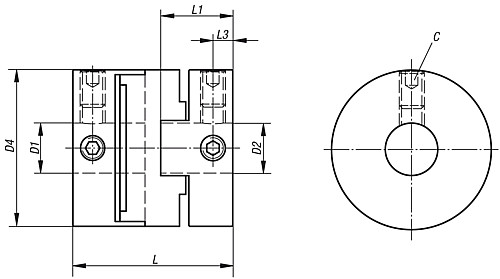

D1 = 4
D2 = 4
(Die Naben werden vorgebohrt geliefert).
Hinweis:
Das Klemmen der Nabe mittels Gewindestift ist eine kostengünstige Alternative zu den Kreuzschieberkupplungen mit radialer Klemmnabe (23030). Durch das Klemmen der Nabe mit Gewindestiften ergeben sich deutlich kürzere Montagezeiten.
Die Kupplungen können im komplett zusammengebauten Zustand montiert werden, bzw. es ist auch eine Steckmontage möglich. Das erforderliche Anziehdrehmoment des Gewindestiftes ist zu beachten. Zur leichteren Demontage empfehlen wir die Welle mit einer Planfläche zu versehen.
Montage:
Die Verbindung von Wellenzapfen zu Nabenbohrung ist als Übergangspassung zu wählen. Das Spiel sollte min. 0,01 mm und max. 0,04 mm betragen, z.B.
Welle: Ø 6 f7
Nabe: Ø 6 H8.
Vorteile:
- Robust
- Steckbar
- Spielfrei
- Kurze Baulänge
Auf Anfrage:
Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld.
Kreuzschieber Polyacetal, Nabe Aluminium.
Bestellbeispiel:
nlm 23032-0016,
D1 = 4
D2 = 4
(Die Naben werden vorgebohrt geliefert).
Hinweis:
Das Klemmen der Nabe mittels Gewindestift ist eine kostengünstige Alternative zu den Kreuzschieberkupplungen mit radialer Klemmnabe (23030). Durch das Klemmen der Nabe mit Gewindestiften ergeben sich deutlich kürzere Montagezeiten.
Die Kupplungen können im komplett zusammengebauten Zustand montiert werden, bzw. es ist auch eine Steckmontage möglich. Das erforderliche Anziehdrehmoment des Gewindestiftes ist zu beachten. Zur leichteren Demontage empfehlen wir die Welle mit einer Planfläche zu versehen.
Montage:
Die Verbindung von Wellenzapfen zu Nabenbohrung ist als Übergangspassung zu wählen. Das Spiel sollte min. 0,01 mm und max. 0,04 mm betragen, z.B.
Welle: Ø 6 f7
Nabe: Ø 6 H8.
Vorteile:
- Robust
- Steckbar
- Spielfrei
- Kurze Baulänge
Auf Anfrage:
Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld.
Eigenschaften
| Anziehdrehmoment der Schrauben (Nm): | 1 |
|---|---|
| Gewicht ca. g: | 7 |
| Nennmoment Nm: | 1 |
| Profil-Größe: | 16 |
| Statische Torsionssteife Nm/arcmin: | 0,019 |
| Trägheitsmoment (10^-3 kgm²): | 0,0024 |
| max. Drehzahl U/min: | 8000 |
| max. Wellenversatz angular: | 2° |
| max. Wellenversatz lateral: | 1 |
Dokumente
1
| Variante | Gewicht ca. g | Profil-Größe | Nennmoment Nm | Anziehdrehmoment der Schrauben (Nm) | max. Drehzahl U/min | Trägheitsmoment (10^-3 kgm²) | Statische Torsionssteife Nm/arcmin | max. Wellenversatz angular | max. Wellenversatz lateral | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10129938 (23032-0016) |
7 | 16 | 1 | 1 | 8000 | 0,0024 | 0,019 | 2° | 1 | ab 44,06 € |
|
10129939 (23032-0020) |
14 | 20 | 1,5 | 1,7 | 7000 | 0,081 | 0,035 | 2° | 1,5 | ab 49,15 € |
|
10129940 (23032-0025) |
20 | 25 | 2,5 | 1,7 | 6000 | 0,018 | 0,058 | 2° | 2 | ab 58,04 € |
|
10129941 (23032-0032) |
48 | 32 | 7 | 4 | 4800 | 0,067 | 0,18 | 2° | 2,5 | ab 76,78 € |
