Produktnummer:
10130032
Herstellernummer:
23403-06034
Hersteller:
Norelem

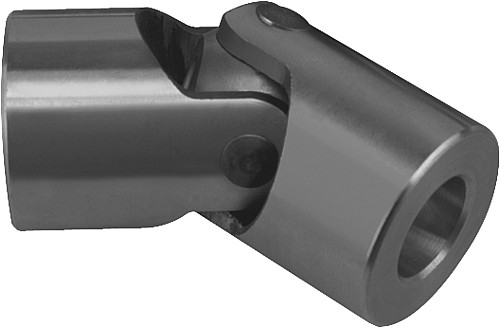

Norelem 23403-06034 WELLENGELENK EINFACH, OHNE NUT
Ausführung:
Passbohrung ohne Nut
D:
6
D1:
16
L:
34
Produktnummer:
10130032
Wellengelenke einfach mit Gleitlager DIN 808 Norelem 23403
Beschreibung
Werkstoff:
Stahl.
Ausführung:
Gelenkkörper und Gleitlager gehärtet.
Bestellbeispiel:
nlm 23403-06034
Hinweis:
Wellengelenke mit Gleitlager sind um 45° schwenkbar.
Max. übertragbares Drehmoment (Nm) bei 150 U/min; Arbeitswinkel a < 5°.
* Bohrungstiefe geringer als bei DIN 808.
Stahl.
Ausführung:
Gelenkkörper und Gleitlager gehärtet.
Bestellbeispiel:
nlm 23403-06034
Hinweis:
Wellengelenke mit Gleitlager sind um 45° schwenkbar.
Max. übertragbares Drehmoment (Nm) bei 150 U/min; Arbeitswinkel a < 5°.
* Bohrungstiefe geringer als bei DIN 808.

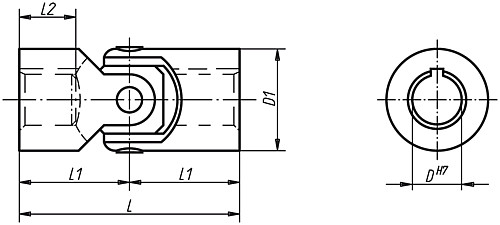

Eigenschaften
| Ausführung: | Passbohrung ohne Nut |
|---|---|
| B: | 2 |
| D: | 6 |
| D1: | 16 |
| Gewicht ca. kg: | 0,035 |
| L: | 34 |
| L1: | 17 |
| L2: | 9* |
| T: | 7 |
| max. Drehmoment Nm: | 7 |
| statisches Bruchmoment Nm: | 40 |
Dokumente
1
| Variante | L | D | D1 | Ausführung | Preis |
|---|---|---|---|---|---|
|
10130032 (23403-06034) |
34 | 6 | 16 | Passbohrung ohne Nut | ab 24,45 € |
|
10130033 (23403-08040) |
40 | 8 | 16 | Passbohrung ohne Nut | ab 24,61 € |
|
10130034 (23403-10048) |
48 | 10 | 20 | Passbohrung ohne Nut | ab 26,26 € |
|
10130035 (23403-12056) |
56 | 12 | 25 | Passbohrung ohne Nut | ab 30,65 € |
|
10130036 (23403-16068) |
68 | 16 | 32 | Passbohrung ohne Nut | ab 35,36 € |
|
10130039 (23403-108040) |
40 | 8 | 16 | Passbohrung mit Nut | ab 36,38 € |
|
10130040 (23403-110048) |
48 | 10 | 20 | Passbohrung mit Nut | ab 38,15 € |
|
10130041 (23403-112056) |
56 | 12 | 25 | Passbohrung mit Nut | ab 44,52 € |
|
10130042 (23403-116068) |
68 | 16 | 32 | Passbohrung mit Nut | ab 48,85 € |
|
10130037 (23403-20082) |
82 | 20 | 40 | Passbohrung ohne Nut | ab 50,18 € |
|
10130043 (23403-120082) |
82 | 20 | 40 | Passbohrung mit Nut | ab 66,74 € |
|
10130038 (23403-25104) |
104 | 25 | 50 | Passbohrung ohne Nut | ab 67,47 € |
|
10130044 (23403-125104) |
104 | 25 | 50 | Passbohrung mit Nut | ab 86,86 € |
