Produktnummer:
10130067
Herstellernummer:
23406-116068
Hersteller:
Norelem

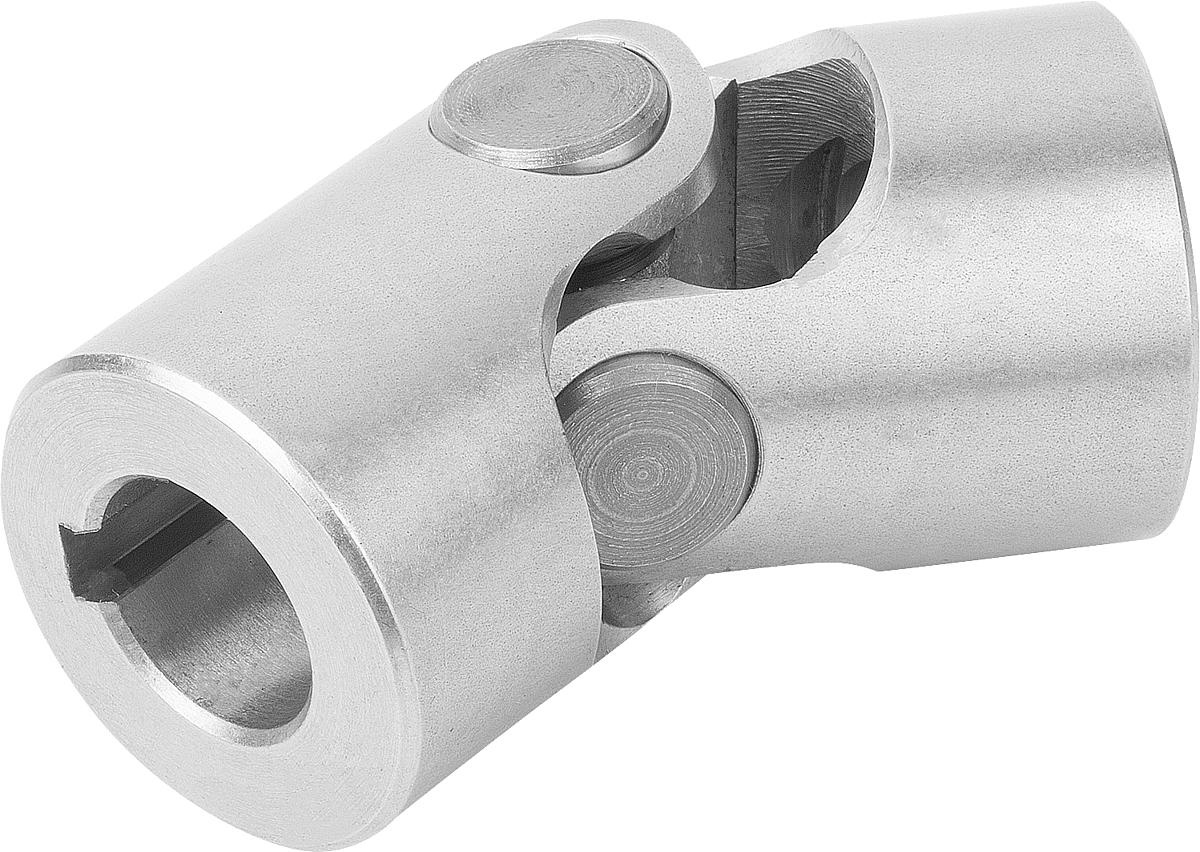

Norelem 23406-116068 WELLENGELENK EINFACH, MIT NUT

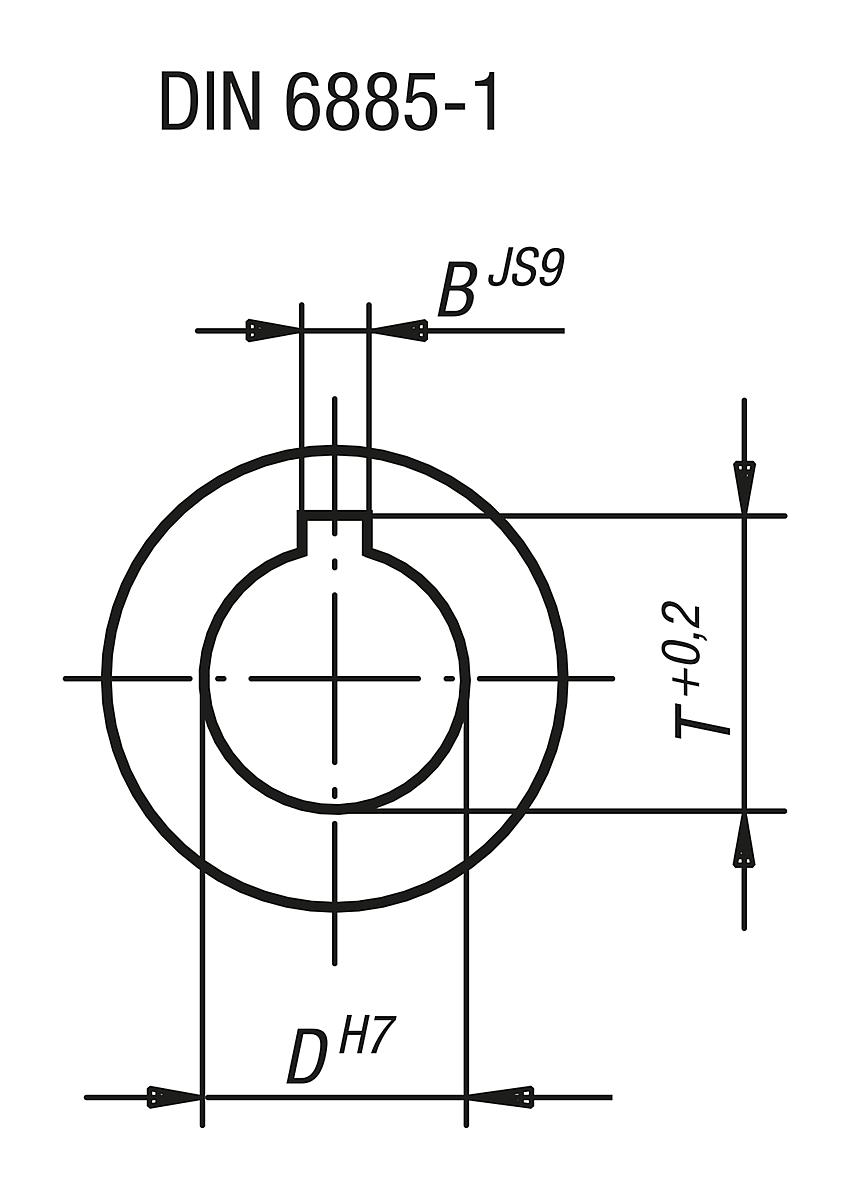

Ausführung:
Passbohrung mit Nut
B:
5
D:
16
D1:
32
Gewicht ca. kg:
0,235
L:
68
L1:
34
L2:
16*
T:
18,3
max. Drehmoment Nm:
35
statisches Bruchmoment Nm:
250
Produktnummer:
10130067
Wellengelenke einfach mit Nadellager DIN 808 Norelem 23406
Beschreibung
Wellengelenke einfach mit Nadellager werden dann verwendet, wenn Drehzahlen von 1000 U/min bis 4000 U/minübertragen werden. Wellengelenke mit Nadellager einfach sind spielarm und müssen nicht geschmiert werden.
Max. übertragbares Drehmoment (Nm) bei 150 U/min; Arbeitswinkel a < 5°.
* Bohrungstiefe geringer als bei DIN 808.
Werkstoff: Stahl.
Ausführung: Wellengelenk geschliffen, blank.
Max. übertragbares Drehmoment (Nm) bei 150 U/min; Arbeitswinkel a < 5°.
* Bohrungstiefe geringer als bei DIN 808.
Werkstoff: Stahl.
Ausführung: Wellengelenk geschliffen, blank.
Eigenschaften
| Ausführung: | Passbohrung mit Nut |
|---|---|
| B: | 5 |
| D: | 16 |
| D1: | 32 |
| Gewicht ca. kg: | 0,235 |
| L: | 68 |
| L1: | 34 |
| L2: | 16* |
| T: | 18,3 |
| max. Drehmoment Nm: | 35 |
| statisches Bruchmoment Nm: | 250 |
Dokumente
1
| Variante | D | L | B | D1 | Gewicht ca. kg | L1 | T | Ausführung | L2 | max. Drehmoment Nm | statisches Bruchmoment Nm | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10130058 (23406-10048) |
10 | 48 | 3 | 20 | 0,085 | 24 | 11,4 | Passbohrung ohne Nut | 12* | 10 | 80 | ab 78,77 € |
|
10130059 (23406-12056) |
12 | 56 | 4 | 25 | 0,130 | 28 | 13,8 | Passbohrung ohne Nut | 14* | 16 | 120 | ab 84,20 € |
|
10130060 (23406-16068) |
16 | 68 | 5 | 32 | 0,235 | 34 | 18,3 | Passbohrung ohne Nut | 16* | 35 | 250 | ab 88,14 € |
|
10130065 (23406-110048) |
10 | 48 | 3 | 20 | 0,085 | 24 | 11,4 | Passbohrung mit Nut | 12* | 10 | 80 | ab 96,66 € |
|
10130061 (23406-20082) |
20 | 82 | 6 | 40 | 0,455 | 41 | 22,8 | Passbohrung ohne Nut | 20* | 80 | 500 | ab 100,62 € |
|
10130066 (23406-112056) |
12 | 56 | 4 | 25 | 0,130 | 28 | 13,8 | Passbohrung mit Nut | 14* | 16 | 120 | ab 102,98 € |
|
10130067 (23406-116068) |
16 | 68 | 5 | 32 | 0,235 | 34 | 18,3 | Passbohrung mit Nut | 16* | 35 | 250 | ab 108,10 € |
|
10130068 (23406-120082) |
20 | 82 | 6 | 40 | 0,455 | 41 | 22,8 | Passbohrung mit Nut | 20* | 80 | 500 | ab 123,07 € |
|
10130062 (23406-25104) |
25 | 104 | 8 | 50 | 0,975 | 52 | 28,3 | Passbohrung ohne Nut | 25* | 130 | 800 | ab 134,55 € |
|
10130069 (23406-125104) |
25 | 104 | 8 | 50 | 0,975 | 52 | 28,3 | Passbohrung mit Nut | 25* | 130 | 800 | ab 158,41 € |
|
10130063 (23406-30166) |
30 | 166 | 8 | 63 | 2,850 | 83 | 33,3 | Passbohrung ohne Nut | 38* | 240 | 1500 | ab 176,02 € |
|
10130070 (23406-130166) |
30 | 166 | 8 | 63 | 2,850 | 83 | 33,3 | Passbohrung mit Nut | 38* | 240 | 1500 | ab 215,63 € |
|
10130064 (23406-35140) |
35 | 140 | 10 | 70 | 3,150 | 70 | 38,3 | Passbohrung ohne Nut | 35* | 360 | 2200 | ab 305,65 € |
|
10130071 (23406-135140) |
35 | 140 | 10 | 70 | 3,150 | 70 | 38,3 | Passbohrung mit Nut | 35* | 360 | 2200 | ab 363,78 € |
