Produktnummer:
10131310
Herstellernummer:
24076-020
Hersteller:
Norelem

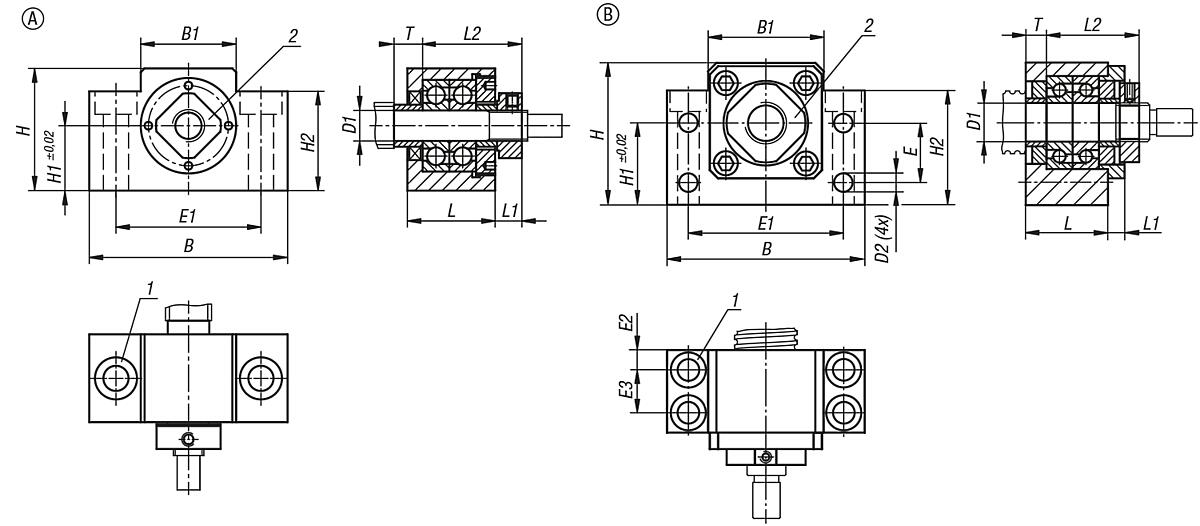

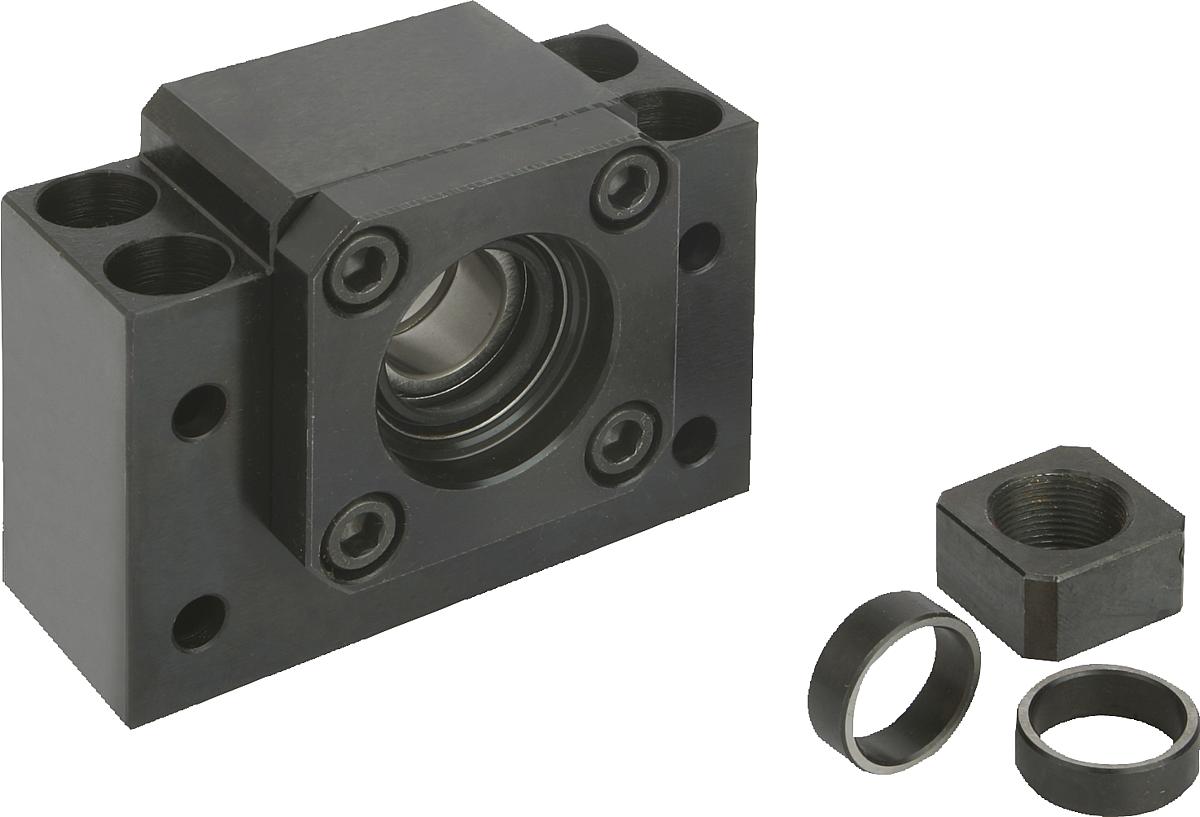

Norelem 24076-020 FESTLAGEREINHEIT GR.20, IN BLOCKAUSFÜHRUNG
B:
88
B1:
52
C:
M8
D1:
20
D2:
6,6
E:
22
E1:
70
E2:
8
E3:
19
H:
60
H1:
34
H2:
50
L:
35
L1:
8
L2:
43
M:
M20x1
Profil-Größe:
20
T:
8
Produktnummer:
10131310
NLM 24076 Festlagereinheiten in Blockausführung
Beschreibung
Die Achshöhe der Spindellagerung ist mit der Loslagereinheit LE 70183 24078 abgestimmt. Die Festlagereinheiten bestehen aus einem Gehäuse mit 2 Axial-Schrägkugellagern mit Dichtungen. Vorgespannt durch einen vorgesetzten Flansch. Mit Anlageringen und einer Sicherungsmutter.
Werkstoff: Gehäuse Stahl.
Ausführung: Gehäuse brüniert.
Bestellbeispiel:
nlm 24076-010
Werkstoff: Gehäuse Stahl.
Ausführung: Gehäuse brüniert.
Bestellbeispiel:
nlm 24076-010
Eigenschaften
| B: | 88 |
|---|---|
| B1: | 52 |
| C: | M8 |
| D1: | 20 |
| D2: | 6,6 |
| E: | 22 |
| E1: | 70 |
| E2: | 8 |
| E3: | 19 |
| H: | 60 |
| H1: | 34 |
| H2: | 50 |
| L: | 35 |
| L1: | 8 |
| L2: | 43 |
| M: | M20x1 |
| Profil-Größe: | 20 |
| T: | 8 |
Dokumente
1
| Variante | H | E | H1 | D2 | L | B | D1 | L1 | T | L2 | H2 | B1 | Profil-Größe | M | C | E1 | E2 | E3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10131306 (24076-010) |
39 | 15 | 22 | 5,5 | 25 | 60 | 10 | 5 | 5 | 29 | 32,5 | 34 | 10 | M10x1 | M6 | 46 | 6 | 13 | ab 116,75 € |
|
10131307 (24076-012) |
43 | 18 | 25 | 5,5 | 25 | 60 | 12 | 5 | 5 | 29 | 35 | 35 | 12 | M12x1 | M6 | 46 | 6 | 13 | ab 118,09 € |
|
10131308 (24076-015) |
48 | 18 | 28 | 5,5 | 27 | 70 | 15 | 9 | 6 | 32 | 38 | 40 | 15 | M15x1 | M6 | 54 | 6 | 15 | ab 133,29 € |
|
10131309 (24076-017) |
64 | 28 | 39 | 6,6 | 35 | 86 | 17 | 8 | 7 | 44 | 55 | 50 | 17 | M17x1 | M8 | 68 | 8 | 19 | ab 161,04 € |
|
10131310 (24076-020) |
60 | 22 | 34 | 6,6 | 35 | 88 | 20 | 8 | 8 | 43 | 50 | 52 | 20 | M20x1 | M8 | 70 | 8 | 19 | ab 169,19 € |
