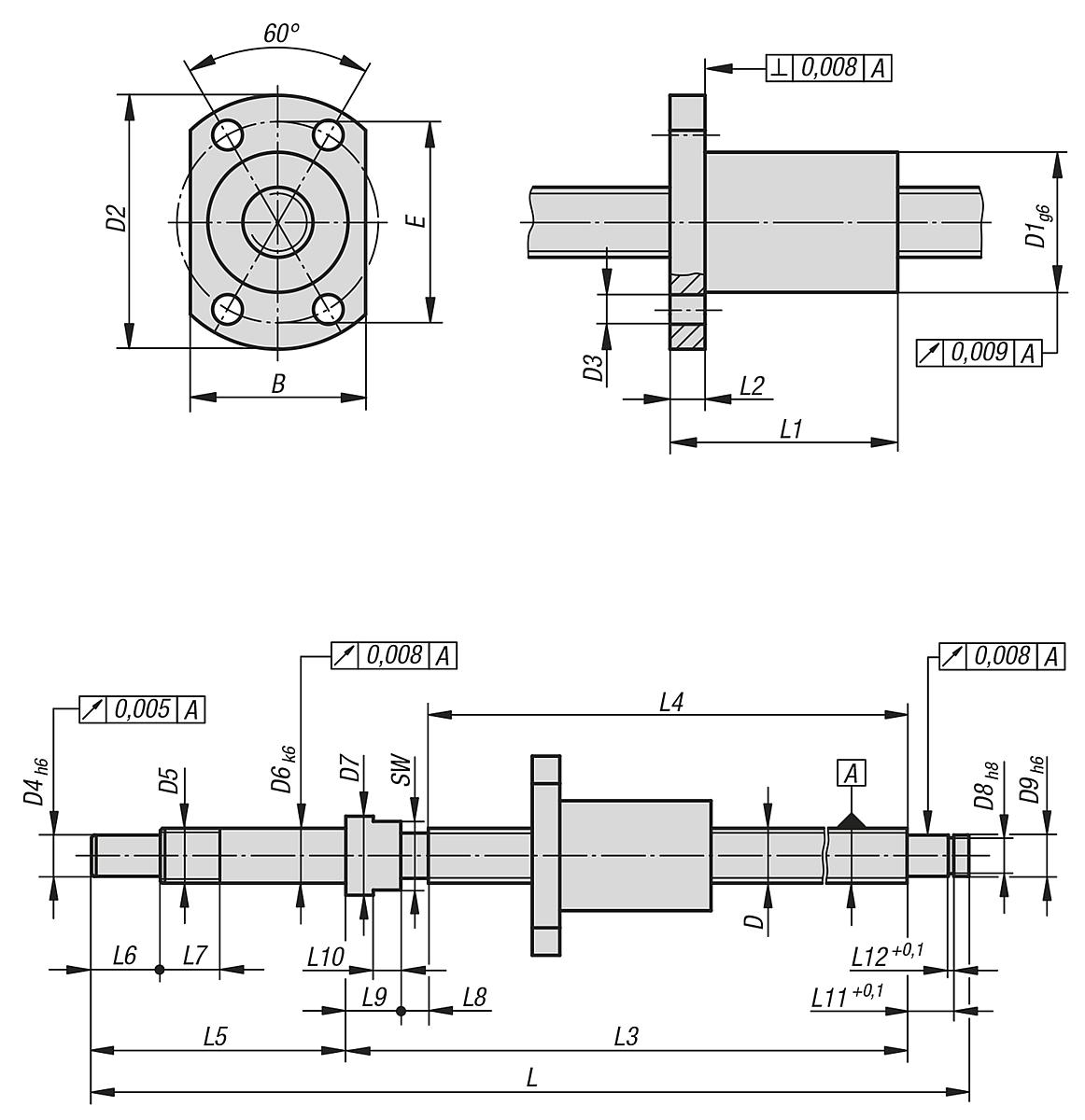

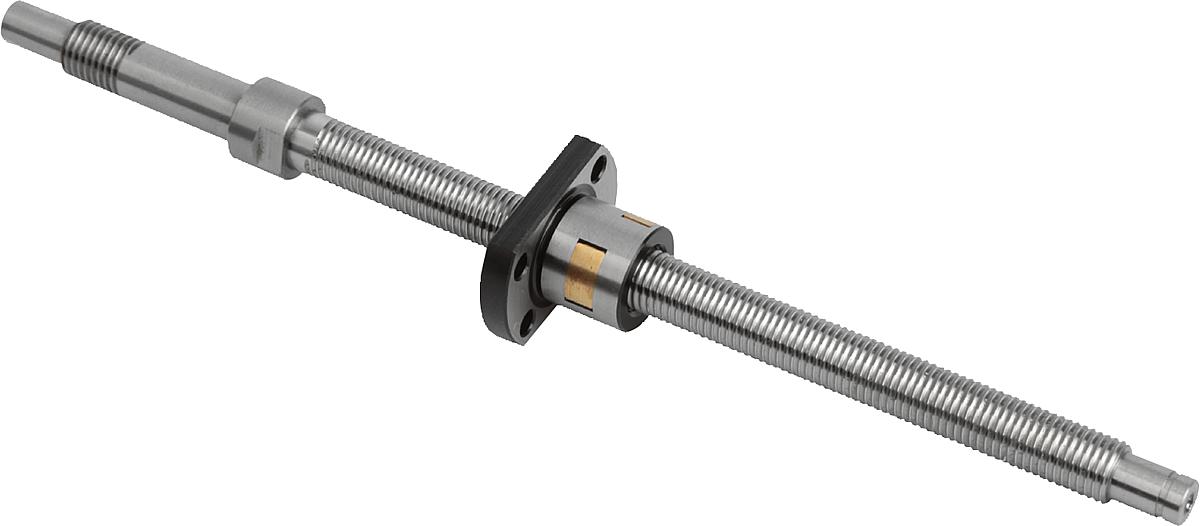

Norelem 24100-0820050 MINIATUR KUGELGEWINDETRIEB, GESCHLIFFEN, MIT FLANSCHMUTTER
B:
20
D:
8
D1:
16
D2:
29
D3:
3,4
D4:
6
D5:
M8x1
D6:
8
D7:
11,5
D8:
5,7
D9:
6
E:
23
L:
148
L1:
26
L10:
4
L11:
6,8
L12:
0,8
L2:
4
L3:
102
L4:
90
L5:
37
L6:
10
L7:
9
L8:
4
L9:
8
Steigung:
2
Taststange:
50
Produktnummer:
10131327
NLM 24100 Miniatur Kugelgewindetriebe, geschliffen mit Flanschmutter
Beschreibung
Werkstoff:
Spindel Stahl 1.1213.
Mutter Stahl 1.3505.
Ausführung:
Spindel und Mutter geschliffen, induktiv gehärtet auf 62 ±2 HRC und poliert.
Bestellbeispiel:
nlm 24100-0810050
Hinweis:
Miniatur-Kugelgewindetriebe mit fertig bearbeiteten Wellenenden und Flanschmutter. Im Anlieferzustand geölt. Eine Nachschmierung wird empfohlen.
Gefertigt nach Genauigkeitsklasse C5. Ohne Vorspannung mit Axialspiel (max. 0,008 mm).
Präzisionsspindeln für den Einsatz in der Optik, Nahrungsmittelindustrie, Automation, Medizintechnik, Rüstungsindustrie, Raumfahrt und Feinwerktechnik.
Achtung:
Die Flanschmutter darf nicht von der Spindel entfernt werden, da sonst die Kugeln herausfallen.
Spindel Stahl 1.1213.
Mutter Stahl 1.3505.
Ausführung:
Spindel und Mutter geschliffen, induktiv gehärtet auf 62 ±2 HRC und poliert.
Bestellbeispiel:
nlm 24100-0810050
Hinweis:
Miniatur-Kugelgewindetriebe mit fertig bearbeiteten Wellenenden und Flanschmutter. Im Anlieferzustand geölt. Eine Nachschmierung wird empfohlen.
Gefertigt nach Genauigkeitsklasse C5. Ohne Vorspannung mit Axialspiel (max. 0,008 mm).
Präzisionsspindeln für den Einsatz in der Optik, Nahrungsmittelindustrie, Automation, Medizintechnik, Rüstungsindustrie, Raumfahrt und Feinwerktechnik.
Achtung:
Die Flanschmutter darf nicht von der Spindel entfernt werden, da sonst die Kugeln herausfallen.
Eigenschaften
| B: | 20 |
|---|---|
| D: | 8 |
| D1: | 16 |
| D2: | 29 |
| D3: | 3,4 |
| D4: | 6 |
| D5: | M8x1 |
| D6: | 8 |
| D7: | 11,5 |
| D8: | 5,7 |
| D9: | 6 |
| E: | 23 |
| L: | 148 |
| L1: | 26 |
| L2: | 4 |
| L3: | 102 |
| L4: | 90 |
| L5: | 37 |
| L6: | 10 |
| L7: | 9 |
| L8: | 4 |
| L9: | 8 |
| L10: | 4 |
| L11: | 6,8 |
| L12: | 0,8 |
| Steigung: | 2 |
| Taststange: | 50 |
Dokumente
1
| Variante | D | L | E | B | L1 | L2 | D2 | D1 | D6 | D4 | D9 | Steigung | Taststange | L6 | L9 | D3 | D5 | D7 | D8 | L3 | L4 | L5 | L7 | L8 | L10 | L11 | L12 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10131327 (24100-0820050) |
8 | 148 | 23 | 20 | 26 | 4 | 29 | 16 | 8 | 6 | 6 | 2 | 50 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 102 | 90 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 365,40 € |
|
10131328 (24100-0820100) |
8 | 198 | 23 | 20 | 26 | 4 | 29 | 16 | 8 | 6 | 6 | 2 | 100 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 152 | 140 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 397,72 € |
|
10131324 (24100-0810050) |
8 | 148 | 21 | 18 | 16 | 4 | 27 | 14 | 8 | 6 | 6 | 1 | 50 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 102 | 90 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 417,08 € |
|
10131329 (24100-0820150) |
8 | 248 | 23 | 20 | 26 | 4 | 29 | 16 | 8 | 6 | 6 | 2 | 150 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 202 | 190 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 425,89 € |
|
10131334 (24100-1220050) |
12 | 180 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 50 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 125 | 110 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 447,34 € |
|
10131330 (24100-1020050) |
10 | 158 | 27 | 22 | 28 | 5 | 35 | 18 | 8 | 6 | 6 | 2 | 50 | 10 | 8 | 4,5 | M8x1 | 11,5 | 5,7 | 112 | 100 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 458,80 € |
|
10131325 (24100-0810100) |
8 | 198 | 21 | 18 | 16 | 4 | 27 | 14 | 8 | 6 | 6 | 1 | 100 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 152 | 140 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 466,41 € |
|
10131335 (24100-1220100) |
12 | 230 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 100 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 175 | 160 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 486,70 € |
|
10131331 (24100-1020100) |
10 | 208 | 27 | 22 | 28 | 5 | 35 | 18 | 8 | 6 | 6 | 2 | 100 | 10 | 8 | 4,5 | M8x1 | 11,5 | 5,7 | 162 | 150 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 492,27 € |
|
10131326 (24100-0810150) |
8 | 248 | 21 | 18 | 16 | 4 | 27 | 14 | 8 | 6 | 6 | 1 | 150 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 202 | 190 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 519,89 € |
|
10131336 (24100-1220150) |
12 | 280 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 150 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 225 | 210 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 521,64 € |
|
10131332 (24100-1020150) |
10 | 258 | 27 | 22 | 28 | 5 | 35 | 18 | 8 | 6 | 6 | 2 | 150 | 10 | 8 | 4,5 | M8x1 | 11,5 | 5,7 | 212 | 200 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 530,46 € |
|
10131337 (24100-1220200) |
12 | 330 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 200 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 275 | 260 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 561,01 € |
|
10131333 (24100-1020200) |
10 | 308 | 27 | 22 | 28 | 5 | 35 | 18 | 8 | 6 | 6 | 2 | 200 | 10 | 8 | 4,5 | M8x1 | 11,5 | 5,7 | 262 | 250 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 563,65 € |
|
10131338 (24100-1220250) |
12 | 380 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 250 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 325 | 310 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 595,69 € |
