Produktnummer:
10131335
Herstellernummer:
24100-1220100
Hersteller:
Norelem

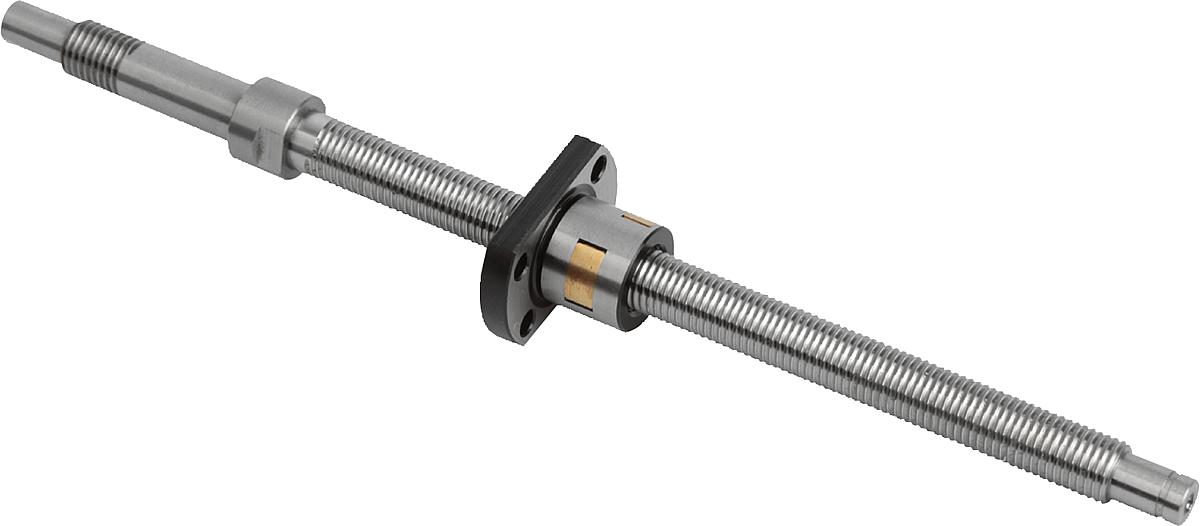

Norelem 24100-1220100 MINIATUR KUGELGEWINDETRIEB, GESCHLIFFEN, MIT FLANSCHMUTTER
B:
24
D:
12
D1:
20
D2:
37
D3:
4,5
D4:
8
D5:
M10x1
D6:
10
D7:
14
D8:
7,6
D9:
8
E:
29
L:
230
L1:
28
L10:
5
L11:
7,9
L12:
0,9
L2:
5
L3:
175
L4:
160
L5:
45
L6:
15
L7:
10
L8:
5
L9:
10
Steigung:
2
Taststange:
100
Produktnummer:
10131335

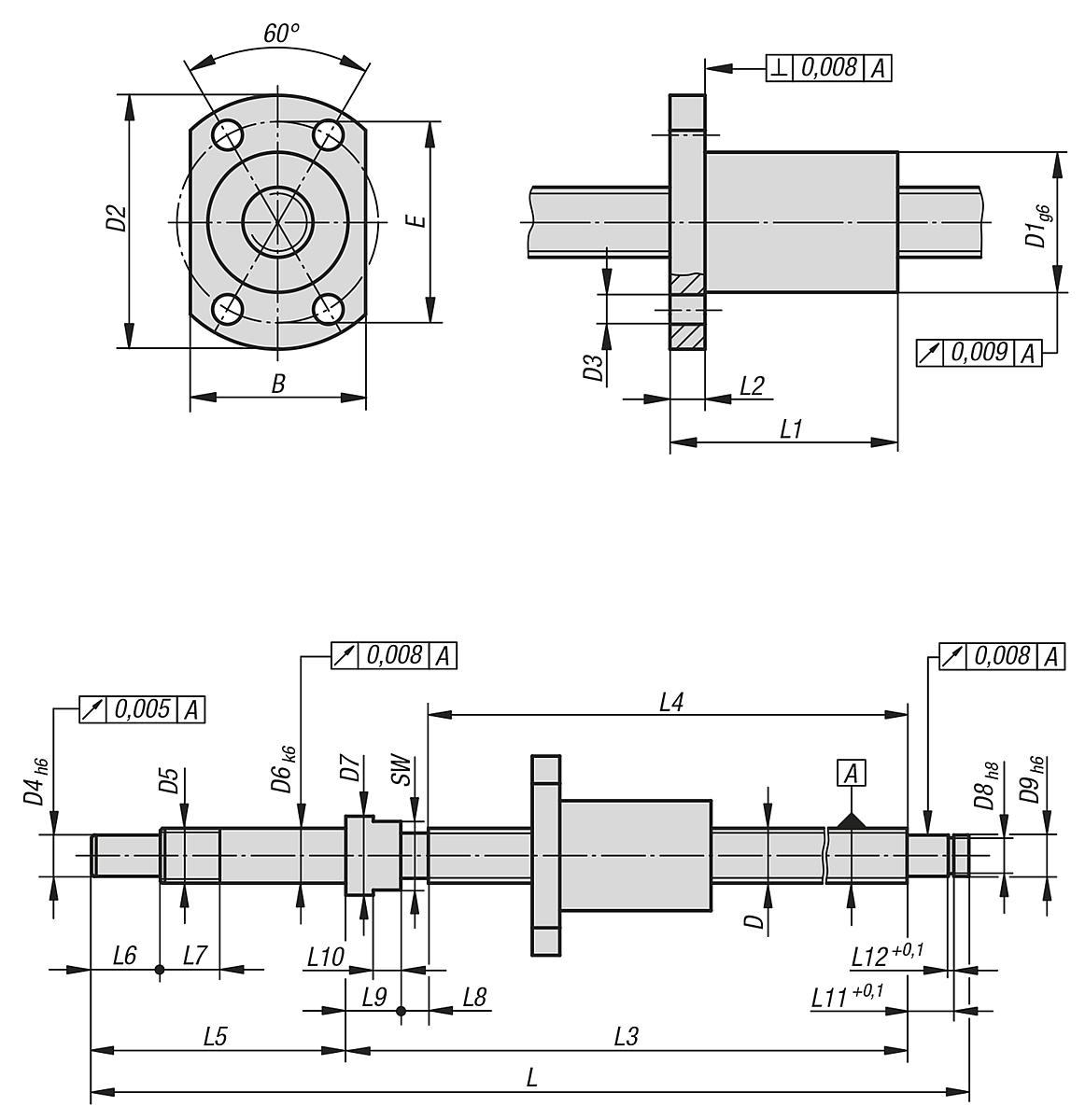

NLM 24100 Miniatur Kugelgewindetriebe, geschliffen mit Flanschmutter
Beschreibung
Werkstoff:
Spindel Stahl 1.1213.
Mutter Stahl 1.3505.
Ausführung:
Spindel und Mutter geschliffen, induktiv gehärtet auf 62 ±2 HRC und poliert.
Bestellbeispiel:
nlm 24100-0810050
Hinweis:
Miniatur-Kugelgewindetriebe mit fertig bearbeiteten Wellenenden und Flanschmutter. Im Anlieferzustand geölt. Eine Nachschmierung wird empfohlen.
Gefertigt nach Genauigkeitsklasse C5. Ohne Vorspannung mit Axialspiel (max. 0,008 mm).
Präzisionsspindeln für den Einsatz in der Optik, Nahrungsmittelindustrie, Automation, Medizintechnik, Rüstungsindustrie, Raumfahrt und Feinwerktechnik.
Achtung:
Die Flanschmutter darf nicht von der Spindel entfernt werden, da sonst die Kugeln herausfallen.
Spindel Stahl 1.1213.
Mutter Stahl 1.3505.
Ausführung:
Spindel und Mutter geschliffen, induktiv gehärtet auf 62 ±2 HRC und poliert.
Bestellbeispiel:
nlm 24100-0810050
Hinweis:
Miniatur-Kugelgewindetriebe mit fertig bearbeiteten Wellenenden und Flanschmutter. Im Anlieferzustand geölt. Eine Nachschmierung wird empfohlen.
Gefertigt nach Genauigkeitsklasse C5. Ohne Vorspannung mit Axialspiel (max. 0,008 mm).
Präzisionsspindeln für den Einsatz in der Optik, Nahrungsmittelindustrie, Automation, Medizintechnik, Rüstungsindustrie, Raumfahrt und Feinwerktechnik.
Achtung:
Die Flanschmutter darf nicht von der Spindel entfernt werden, da sonst die Kugeln herausfallen.
Eigenschaften
| B: | 24 |
|---|---|
| D: | 12 |
| D1: | 20 |
| D2: | 37 |
| D3: | 4,5 |
| D4: | 8 |
| D5: | M10x1 |
| D6: | 10 |
| D7: | 14 |
| D8: | 7,6 |
| D9: | 8 |
| E: | 29 |
| L: | 230 |
| L1: | 28 |
| L2: | 5 |
| L3: | 175 |
| L4: | 160 |
| L5: | 45 |
| L6: | 15 |
| L7: | 10 |
| L8: | 5 |
| L9: | 10 |
| L10: | 5 |
| L11: | 7,9 |
| L12: | 0,9 |
| Steigung: | 2 |
| Taststange: | 100 |
Dokumente
1
| Variante | D | L | E | B | L1 | L2 | D2 | D1 | D6 | D4 | D9 | Steigung | Taststange | L6 | L9 | D3 | D5 | D7 | D8 | L3 | L4 | L5 | L7 | L8 | L10 | L11 | L12 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10131327 (24100-0820050) |
8 | 148 | 23 | 20 | 26 | 4 | 29 | 16 | 8 | 6 | 6 | 2 | 50 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 102 | 90 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 365,40 € |
|
10131328 (24100-0820100) |
8 | 198 | 23 | 20 | 26 | 4 | 29 | 16 | 8 | 6 | 6 | 2 | 100 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 152 | 140 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 397,72 € |
|
10131324 (24100-0810050) |
8 | 148 | 21 | 18 | 16 | 4 | 27 | 14 | 8 | 6 | 6 | 1 | 50 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 102 | 90 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 417,08 € |
|
10131329 (24100-0820150) |
8 | 248 | 23 | 20 | 26 | 4 | 29 | 16 | 8 | 6 | 6 | 2 | 150 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 202 | 190 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 425,89 € |
|
10131334 (24100-1220050) |
12 | 180 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 50 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 125 | 110 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 447,34 € |
|
10131330 (24100-1020050) |
10 | 158 | 27 | 22 | 28 | 5 | 35 | 18 | 8 | 6 | 6 | 2 | 50 | 10 | 8 | 4,5 | M8x1 | 11,5 | 5,7 | 112 | 100 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 458,80 € |
|
10131325 (24100-0810100) |
8 | 198 | 21 | 18 | 16 | 4 | 27 | 14 | 8 | 6 | 6 | 1 | 100 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 152 | 140 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 466,41 € |
|
10131335 (24100-1220100) |
12 | 230 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 100 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 175 | 160 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 486,70 € |
|
10131331 (24100-1020100) |
10 | 208 | 27 | 22 | 28 | 5 | 35 | 18 | 8 | 6 | 6 | 2 | 100 | 10 | 8 | 4,5 | M8x1 | 11,5 | 5,7 | 162 | 150 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 492,27 € |
|
10131326 (24100-0810150) |
8 | 248 | 21 | 18 | 16 | 4 | 27 | 14 | 8 | 6 | 6 | 1 | 150 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 202 | 190 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 519,89 € |
|
10131336 (24100-1220150) |
12 | 280 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 150 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 225 | 210 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 521,64 € |
|
10131332 (24100-1020150) |
10 | 258 | 27 | 22 | 28 | 5 | 35 | 18 | 8 | 6 | 6 | 2 | 150 | 10 | 8 | 4,5 | M8x1 | 11,5 | 5,7 | 212 | 200 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 530,46 € |
|
10131337 (24100-1220200) |
12 | 330 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 200 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 275 | 260 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 561,01 € |
|
10131333 (24100-1020200) |
10 | 308 | 27 | 22 | 28 | 5 | 35 | 18 | 8 | 6 | 6 | 2 | 200 | 10 | 8 | 4,5 | M8x1 | 11,5 | 5,7 | 262 | 250 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 563,65 € |
|
10131338 (24100-1220250) |
12 | 380 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 250 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 325 | 310 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 595,69 € |
