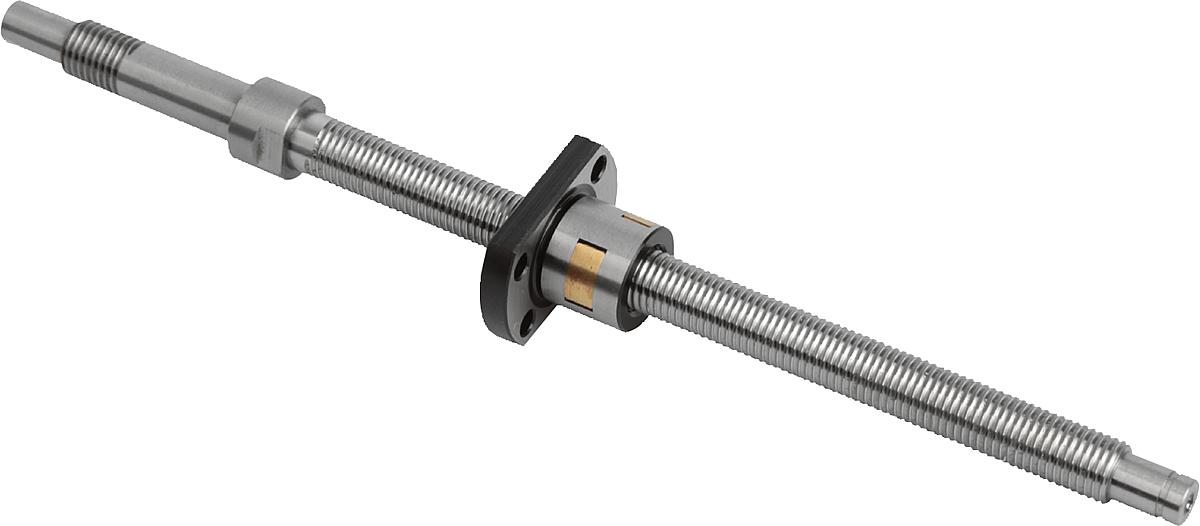

Norelem 24100-1220200 MINIATUR KUGELGEWINDETRIEB, GESCHLIFFEN, MIT FLANSCHMUTTER
B:
24
D:
12
D1:
20
D2:
37
D3:
4,5
D4:
8
D5:
M10x1
D6:
10
D7:
14
D8:
7,6
D9:
8
E:
29
L:
330
L1:
28
L10:
5
L11:
7,9
L12:
0,9
L2:
5
L3:
275
L4:
260
L5:
45
L6:
15
L7:
10
L8:
5
L9:
10
Steigung:
2
Taststange:
200
Produktnummer:
10131337

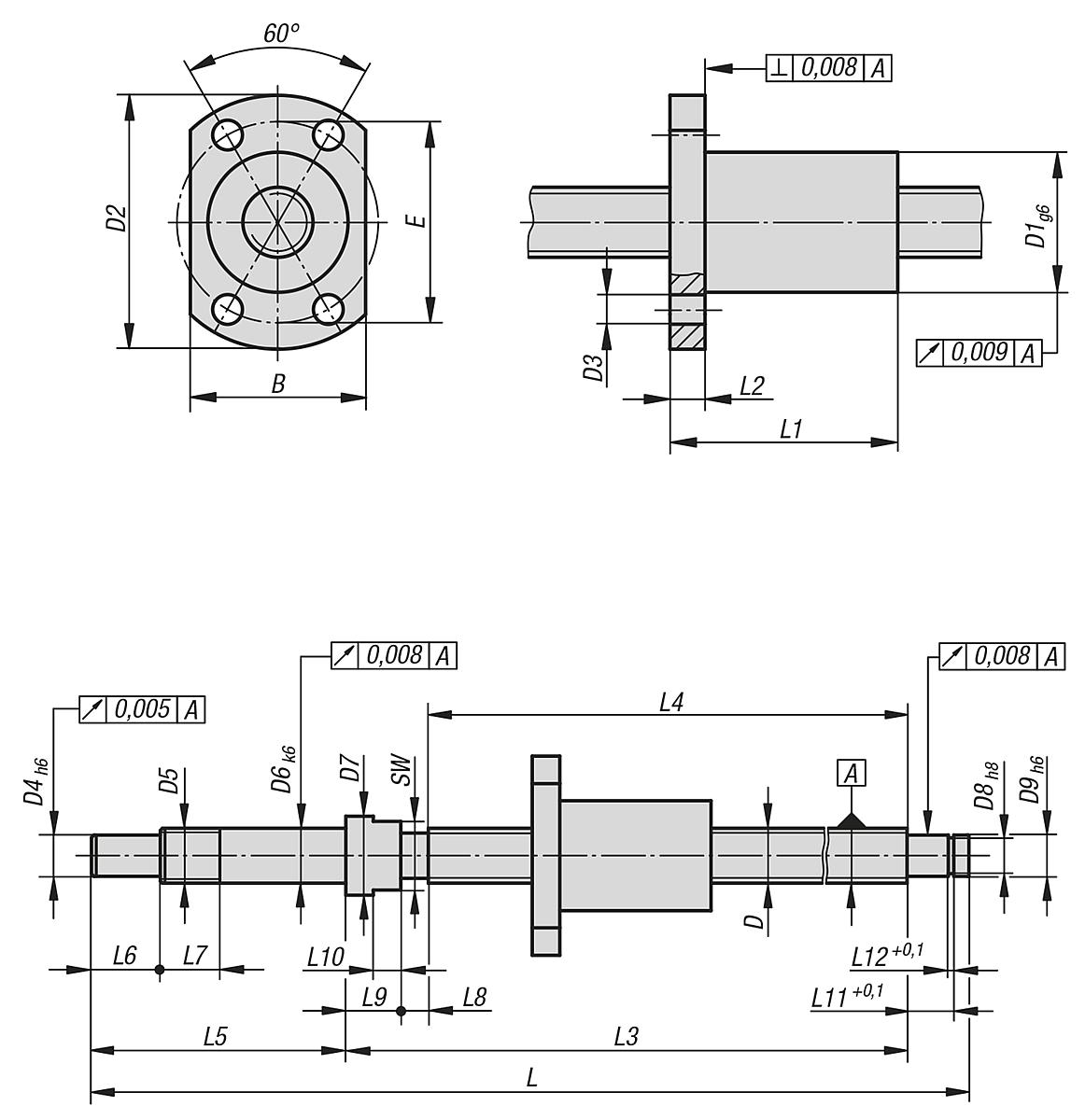

NLM 24100 Miniatur Kugelgewindetriebe, geschliffen mit Flanschmutter
Beschreibung
Werkstoff:
Spindel Stahl 1.1213.
Mutter Stahl 1.3505.
Ausführung:
Spindel und Mutter geschliffen, induktiv gehärtet auf 62 ±2 HRC und poliert.
Bestellbeispiel:
nlm 24100-0810050
Hinweis:
Miniatur-Kugelgewindetriebe mit fertig bearbeiteten Wellenenden und Flanschmutter. Im Anlieferzustand geölt. Eine Nachschmierung wird empfohlen.
Gefertigt nach Genauigkeitsklasse C5. Ohne Vorspannung mit Axialspiel (max. 0,008 mm).
Präzisionsspindeln für den Einsatz in der Optik, Nahrungsmittelindustrie, Automation, Medizintechnik, Rüstungsindustrie, Raumfahrt und Feinwerktechnik.
Achtung:
Die Flanschmutter darf nicht von der Spindel entfernt werden, da sonst die Kugeln herausfallen.
Spindel Stahl 1.1213.
Mutter Stahl 1.3505.
Ausführung:
Spindel und Mutter geschliffen, induktiv gehärtet auf 62 ±2 HRC und poliert.
Bestellbeispiel:
nlm 24100-0810050
Hinweis:
Miniatur-Kugelgewindetriebe mit fertig bearbeiteten Wellenenden und Flanschmutter. Im Anlieferzustand geölt. Eine Nachschmierung wird empfohlen.
Gefertigt nach Genauigkeitsklasse C5. Ohne Vorspannung mit Axialspiel (max. 0,008 mm).
Präzisionsspindeln für den Einsatz in der Optik, Nahrungsmittelindustrie, Automation, Medizintechnik, Rüstungsindustrie, Raumfahrt und Feinwerktechnik.
Achtung:
Die Flanschmutter darf nicht von der Spindel entfernt werden, da sonst die Kugeln herausfallen.
Eigenschaften
| B: | 24 |
|---|---|
| D: | 12 |
| D1: | 20 |
| D2: | 37 |
| D3: | 4,5 |
| D4: | 8 |
| D5: | M10x1 |
| D6: | 10 |
| D7: | 14 |
| D8: | 7,6 |
| D9: | 8 |
| E: | 29 |
| L: | 330 |
| L1: | 28 |
| L2: | 5 |
| L3: | 275 |
| L4: | 260 |
| L5: | 45 |
| L6: | 15 |
| L7: | 10 |
| L8: | 5 |
| L9: | 10 |
| L10: | 5 |
| L11: | 7,9 |
| L12: | 0,9 |
| Steigung: | 2 |
| Taststange: | 200 |
Dokumente
1
| Variante | D | L | E | B | L1 | L2 | D2 | D1 | D6 | D4 | D9 | Steigung | Taststange | L6 | L9 | D3 | D5 | D7 | D8 | L3 | L4 | L5 | L7 | L8 | L10 | L11 | L12 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10131327 (24100-0820050) |
8 | 148 | 23 | 20 | 26 | 4 | 29 | 16 | 8 | 6 | 6 | 2 | 50 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 102 | 90 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 365,40 € |
|
10131328 (24100-0820100) |
8 | 198 | 23 | 20 | 26 | 4 | 29 | 16 | 8 | 6 | 6 | 2 | 100 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 152 | 140 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 397,72 € |
|
10131324 (24100-0810050) |
8 | 148 | 21 | 18 | 16 | 4 | 27 | 14 | 8 | 6 | 6 | 1 | 50 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 102 | 90 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 417,08 € |
|
10131329 (24100-0820150) |
8 | 248 | 23 | 20 | 26 | 4 | 29 | 16 | 8 | 6 | 6 | 2 | 150 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 202 | 190 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 425,89 € |
|
10131334 (24100-1220050) |
12 | 180 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 50 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 125 | 110 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 447,34 € |
|
10131330 (24100-1020050) |
10 | 158 | 27 | 22 | 28 | 5 | 35 | 18 | 8 | 6 | 6 | 2 | 50 | 10 | 8 | 4,5 | M8x1 | 11,5 | 5,7 | 112 | 100 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 458,80 € |
|
10131325 (24100-0810100) |
8 | 198 | 21 | 18 | 16 | 4 | 27 | 14 | 8 | 6 | 6 | 1 | 100 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 152 | 140 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 466,41 € |
|
10131335 (24100-1220100) |
12 | 230 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 100 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 175 | 160 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 486,70 € |
|
10131331 (24100-1020100) |
10 | 208 | 27 | 22 | 28 | 5 | 35 | 18 | 8 | 6 | 6 | 2 | 100 | 10 | 8 | 4,5 | M8x1 | 11,5 | 5,7 | 162 | 150 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 492,27 € |
|
10131326 (24100-0810150) |
8 | 248 | 21 | 18 | 16 | 4 | 27 | 14 | 8 | 6 | 6 | 1 | 150 | 10 | 8 | 3,4 | M8x1 | 11,5 | 5,7 | 202 | 190 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 519,89 € |
|
10131336 (24100-1220150) |
12 | 280 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 150 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 225 | 210 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 521,64 € |
|
10131332 (24100-1020150) |
10 | 258 | 27 | 22 | 28 | 5 | 35 | 18 | 8 | 6 | 6 | 2 | 150 | 10 | 8 | 4,5 | M8x1 | 11,5 | 5,7 | 212 | 200 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 530,46 € |
|
10131337 (24100-1220200) |
12 | 330 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 200 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 275 | 260 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 561,01 € |
|
10131333 (24100-1020200) |
10 | 308 | 27 | 22 | 28 | 5 | 35 | 18 | 8 | 6 | 6 | 2 | 200 | 10 | 8 | 4,5 | M8x1 | 11,5 | 5,7 | 262 | 250 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | ab 563,65 € |
|
10131338 (24100-1220250) |
12 | 380 | 29 | 24 | 28 | 5 | 37 | 20 | 10 | 8 | 8 | 2 | 250 | 15 | 10 | 4,5 | M10x1 | 14 | 7,6 | 325 | 310 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | ab 595,69 € |
