Produktnummer:
10131342
Herstellernummer:
24105-0820050
Hersteller:
Norelem

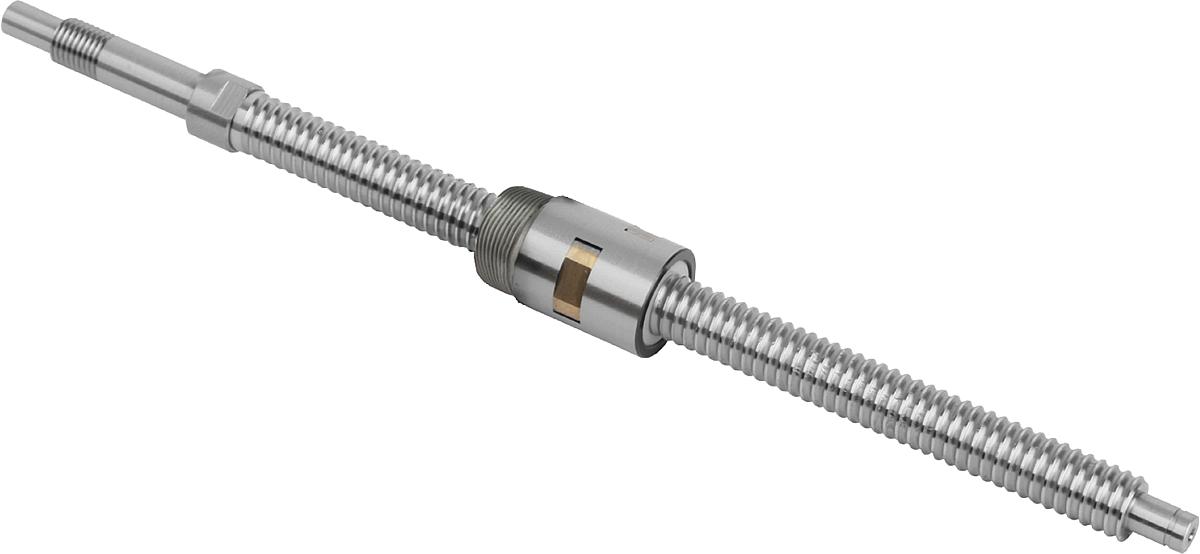

Norelem 24105-0820050 MINIATUR KUGELGEWINDETRIEB, GESCHLIFFEN, MIT EINSCHRAUB ZYL.
D:
8
D1:
16
D2:
M14x1
D4:
6
D5:
M8x1
D6:
8
D7:
11,5
D8:
5,7
D9:
6
L:
148
L1:
27
L10:
4
L11:
6,8
L12:
0,8
L2:
8
L3:
102
L4:
90
L5:
37
L6:
10
L7:
9
L8:
4
L9:
8
Steigung:
2
Taststange:
50
Produktnummer:
10131342
NLM 24105 Miniatur Kugelgewindetriebe, geschliffen mit Einschraub Zylindermutter
Beschreibung
Werkstoff:
Spindel Stahl 1.1213.
Mutter Stahl 1.3505.
Ausführung:
Spindel und Mutter geschliffen, induktiv gehärtet auf 62 ±2 HRC und poliert.
Bestellbeispiel:
nlm 24105-0810050
Hinweis:
Miniatur-Kugelgewindetriebe mit fertig bearbeiteten Wellenenden und Einschraub-Zylindermutter. Im Anlieferzustand geölt. Eine Nachschmierung wird empfohlen.
Gefertigt nach Genauigkeitsklasse C5. Ohne Vorspannung mit Axialspiel (max. 0,008 mm).
Präzisionsspindeln für den Einsatz in der Optik, Nahrungsmittelindustrie, Automation, Medizintechnik, Rüstungsindustrie, Raumfahrt und Feinwerktechnik.
Achtung:
Die Einschraub-Zylindermutterr darf nicht von der Spindel entfernt werden, da sonst die Kugeln herausfallen.
Spindel Stahl 1.1213.
Mutter Stahl 1.3505.
Ausführung:
Spindel und Mutter geschliffen, induktiv gehärtet auf 62 ±2 HRC und poliert.
Bestellbeispiel:
nlm 24105-0810050
Hinweis:
Miniatur-Kugelgewindetriebe mit fertig bearbeiteten Wellenenden und Einschraub-Zylindermutter. Im Anlieferzustand geölt. Eine Nachschmierung wird empfohlen.
Gefertigt nach Genauigkeitsklasse C5. Ohne Vorspannung mit Axialspiel (max. 0,008 mm).
Präzisionsspindeln für den Einsatz in der Optik, Nahrungsmittelindustrie, Automation, Medizintechnik, Rüstungsindustrie, Raumfahrt und Feinwerktechnik.
Achtung:
Die Einschraub-Zylindermutterr darf nicht von der Spindel entfernt werden, da sonst die Kugeln herausfallen.

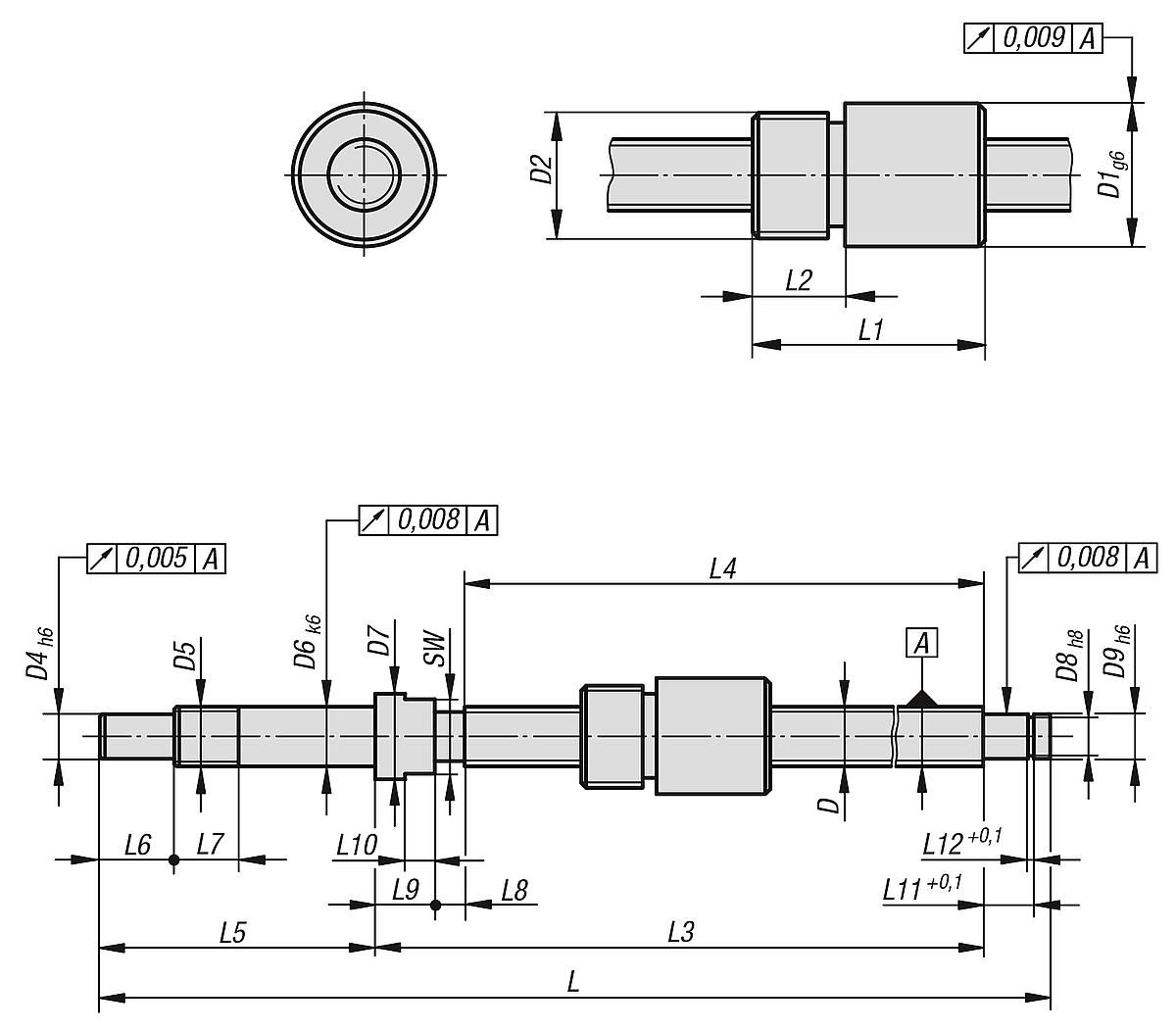

Eigenschaften
| D: | 8 |
|---|---|
| D1: | 16 |
| D2: | M14x1 |
| D4: | 6 |
| D5: | M8x1 |
| D6: | 8 |
| D7: | 11,5 |
| D8: | 5,7 |
| D9: | 6 |
| L: | 148 |
| L1: | 27 |
| L2: | 8 |
| L3: | 102 |
| L4: | 90 |
| L5: | 37 |
| L6: | 10 |
| L7: | 9 |
| L8: | 4 |
| L9: | 8 |
| L10: | 4 |
| L11: | 6,8 |
| L12: | 0,8 |
| Steigung: | 2 |
| Taststange: | 50 |
Dokumente
1
| Variante | D | L | D1 | L1 | L2 | D6 | D4 | D9 | Steigung | Taststange | L6 | L9 | D5 | D7 | D8 | L3 | L4 | L5 | L7 | L8 | L10 | L11 | L12 | D2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10131342 (24105-0820050) |
8 | 148 | 16 | 27 | 8 | 8 | 6 | 6 | 2 | 50 | 10 | 8 | M8x1 | 11,5 | 5,7 | 102 | 90 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M14x1 | ab 383,31 € |
|
10131343 (24105-0820100) |
8 | 198 | 16 | 27 | 8 | 8 | 6 | 6 | 2 | 100 | 10 | 8 | M8x1 | 11,5 | 5,7 | 152 | 140 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M14x1 | ab 415,31 € |
|
10131339 (24105-0810050) |
8 | 148 | 16 | 22 | 8 | 8 | 6 | 6 | 1 | 50 | 10 | 8 | M8x1 | 11,5 | 5,7 | 102 | 90 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M14x1 | ab 426,20 € |
|
10131345 (24105-1020050) |
10 | 158 | 18 | 28,5 | 7 | 8 | 6 | 6 | 2 | 50 | 10 | 8 | M8x1 | 11,5 | 5,7 | 112 | 100 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M16x1 | ab 434,44 € |
|
10131344 (24105-0820150) |
8 | 248 | 16 | 27 | 8 | 8 | 6 | 6 | 2 | 150 | 10 | 8 | M8x1 | 11,5 | 5,7 | 202 | 190 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M14x1 | ab 443,51 € |
|
10131349 (24105-1220050) |
12 | 180 | 20,5 | 29 | 10 | 10 | 8 | 8 | 2 | 50 | 15 | 10 | M10x1 | 14 | 7,6 | 125 | 110 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | M18x1 | ab 447,00 € |
|
10131340 (24105-0810100) |
8 | 198 | 16 | 22 | 8 | 8 | 6 | 6 | 1 | 100 | 10 | 8 | M8x1 | 11,5 | 5,7 | 152 | 140 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M14x1 | ab 475,53 € |
|
10131346 (24105-1020100) |
10 | 208 | 18 | 28,5 | 7 | 8 | 6 | 6 | 2 | 100 | 10 | 8 | M8x1 | 11,5 | 5,7 | 162 | 150 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M16x1 | ab 478,77 € |
|
10131350 (24105-1220100) |
12 | 230 | 20,5 | 29 | 10 | 10 | 8 | 8 | 2 | 100 | 15 | 10 | M10x1 | 14 | 7,6 | 175 | 160 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | M18x1 | ab 484,11 € |
|
10131347 (24105-1020150) |
10 | 258 | 18 | 28,5 | 7 | 8 | 6 | 6 | 2 | 150 | 10 | 8 | M8x1 | 11,5 | 5,7 | 212 | 200 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M16x1 | ab 518,70 € |
|
10131341 (24105-0810150) |
8 | 248 | 16 | 22 | 8 | 8 | 6 | 6 | 1 | 150 | 10 | 8 | M8x1 | 11,5 | 5,7 | 202 | 190 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M14x1 | ab 528,69 € |
|
10131351 (24105-1220150) |
12 | 280 | 20,5 | 29 | 10 | 10 | 8 | 8 | 2 | 150 | 15 | 10 | M10x1 | 14 | 7,6 | 225 | 210 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | M18x1 | ab 533,98 € |
|
10131348 (24105-1020200) |
10 | 308 | 18 | 28,5 | 7 | 8 | 6 | 6 | 2 | 200 | 10 | 8 | M8x1 | 11,5 | 5,7 | 262 | 250 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M16x1 | ab 552,50 € |
|
10131352 (24105-1220200) |
12 | 330 | 20,5 | 29 | 10 | 10 | 8 | 8 | 2 | 200 | 15 | 10 | M10x1 | 14 | 7,6 | 275 | 260 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | M18x1 | ab 573,36 € |
|
10131353 (24105-1220250) |
12 | 380 | 20,5 | 29 | 10 | 10 | 8 | 8 | 2 | 250 | 15 | 10 | M10x1 | 14 | 7,6 | 325 | 310 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | M18x1 | ab 608,29 € |
