Produktnummer:
10131344
Herstellernummer:
24105-0820150
Hersteller:
Norelem

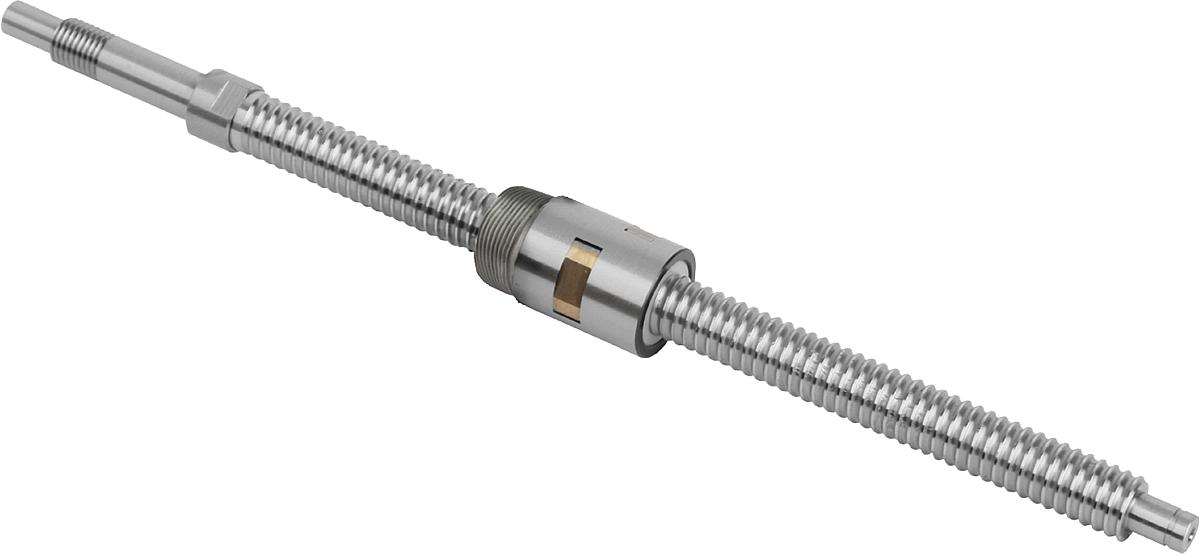

Norelem 24105-0820150 MINIATUR KUGELGEWINDETRIEB, GESCHLIFFEN, MIT EINSCHRAUB ZYL.

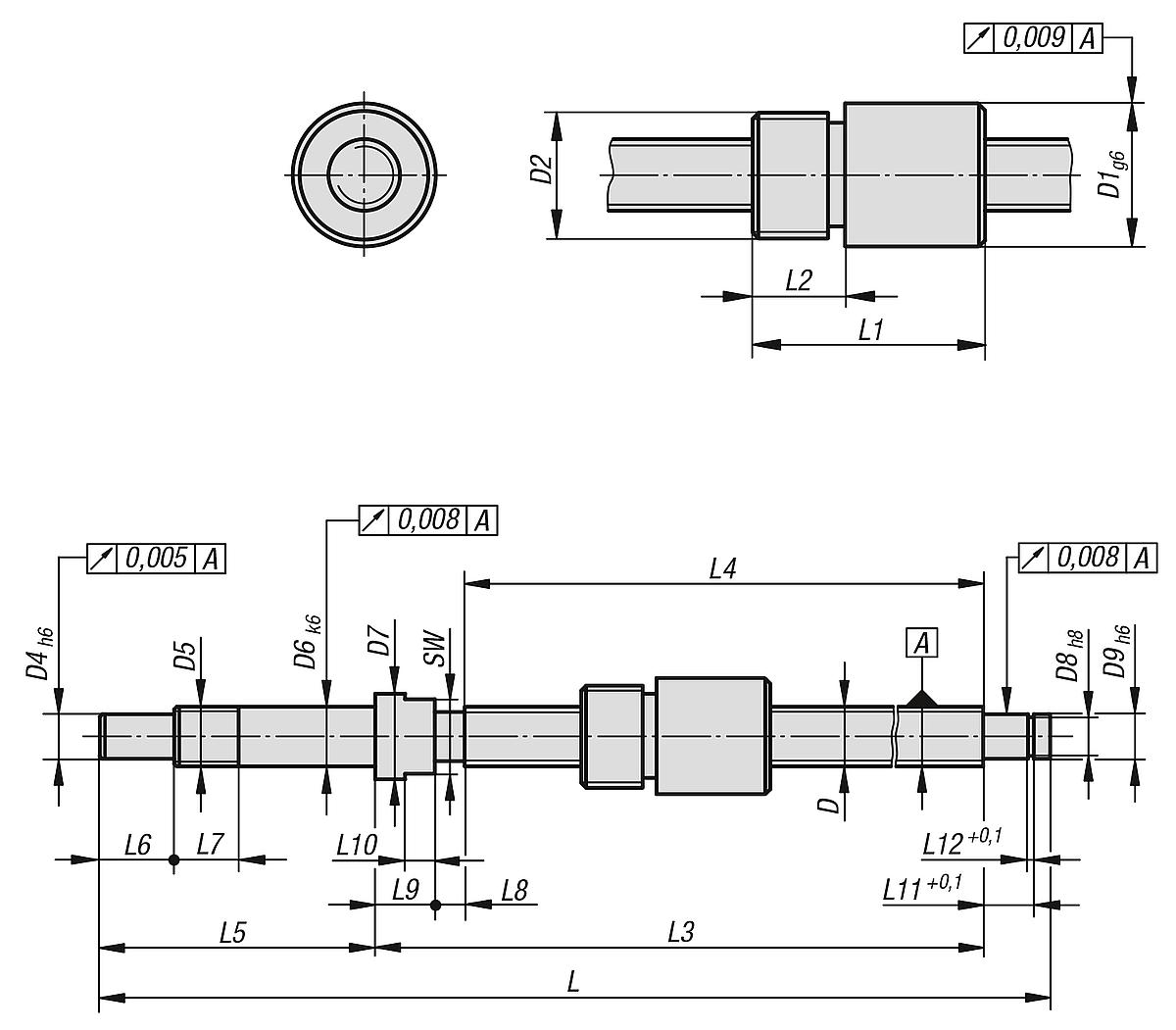

D:
8
D1:
16
D2:
M14x1
D4:
6
D5:
M8x1
D6:
8
D7:
11,5
D8:
5,7
D9:
6
L:
248
L1:
27
L10:
4
L11:
6,8
L12:
0,8
L2:
8
L3:
202
L4:
190
L5:
37
L6:
10
L7:
9
L8:
4
L9:
8
Steigung:
2
Taststange:
150
Produktnummer:
10131344
NLM 24105 Miniatur Kugelgewindetriebe, geschliffen mit Einschraub Zylindermutter
Beschreibung
Werkstoff:
Spindel Stahl 1.1213.
Mutter Stahl 1.3505.
Ausführung:
Spindel und Mutter geschliffen, induktiv gehärtet auf 62 ±2 HRC und poliert.
Bestellbeispiel:
nlm 24105-0810050
Hinweis:
Miniatur-Kugelgewindetriebe mit fertig bearbeiteten Wellenenden und Einschraub-Zylindermutter. Im Anlieferzustand geölt. Eine Nachschmierung wird empfohlen.
Gefertigt nach Genauigkeitsklasse C5. Ohne Vorspannung mit Axialspiel (max. 0,008 mm).
Präzisionsspindeln für den Einsatz in der Optik, Nahrungsmittelindustrie, Automation, Medizintechnik, Rüstungsindustrie, Raumfahrt und Feinwerktechnik.
Achtung:
Die Einschraub-Zylindermutterr darf nicht von der Spindel entfernt werden, da sonst die Kugeln herausfallen.
Spindel Stahl 1.1213.
Mutter Stahl 1.3505.
Ausführung:
Spindel und Mutter geschliffen, induktiv gehärtet auf 62 ±2 HRC und poliert.
Bestellbeispiel:
nlm 24105-0810050
Hinweis:
Miniatur-Kugelgewindetriebe mit fertig bearbeiteten Wellenenden und Einschraub-Zylindermutter. Im Anlieferzustand geölt. Eine Nachschmierung wird empfohlen.
Gefertigt nach Genauigkeitsklasse C5. Ohne Vorspannung mit Axialspiel (max. 0,008 mm).
Präzisionsspindeln für den Einsatz in der Optik, Nahrungsmittelindustrie, Automation, Medizintechnik, Rüstungsindustrie, Raumfahrt und Feinwerktechnik.
Achtung:
Die Einschraub-Zylindermutterr darf nicht von der Spindel entfernt werden, da sonst die Kugeln herausfallen.
Eigenschaften
| D: | 8 |
|---|---|
| D1: | 16 |
| D2: | M14x1 |
| D4: | 6 |
| D5: | M8x1 |
| D6: | 8 |
| D7: | 11,5 |
| D8: | 5,7 |
| D9: | 6 |
| L: | 248 |
| L1: | 27 |
| L2: | 8 |
| L3: | 202 |
| L4: | 190 |
| L5: | 37 |
| L6: | 10 |
| L7: | 9 |
| L8: | 4 |
| L9: | 8 |
| L10: | 4 |
| L11: | 6,8 |
| L12: | 0,8 |
| Steigung: | 2 |
| Taststange: | 150 |
Dokumente
1
| Variante | D | L | D1 | L1 | L2 | D6 | D4 | D9 | Steigung | Taststange | L6 | L9 | D5 | D7 | D8 | L3 | L4 | L5 | L7 | L8 | L10 | L11 | L12 | D2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10131342 (24105-0820050) |
8 | 148 | 16 | 27 | 8 | 8 | 6 | 6 | 2 | 50 | 10 | 8 | M8x1 | 11,5 | 5,7 | 102 | 90 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M14x1 | ab 383,31 € |
|
10131343 (24105-0820100) |
8 | 198 | 16 | 27 | 8 | 8 | 6 | 6 | 2 | 100 | 10 | 8 | M8x1 | 11,5 | 5,7 | 152 | 140 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M14x1 | ab 415,31 € |
|
10131339 (24105-0810050) |
8 | 148 | 16 | 22 | 8 | 8 | 6 | 6 | 1 | 50 | 10 | 8 | M8x1 | 11,5 | 5,7 | 102 | 90 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M14x1 | ab 426,20 € |
|
10131345 (24105-1020050) |
10 | 158 | 18 | 28,5 | 7 | 8 | 6 | 6 | 2 | 50 | 10 | 8 | M8x1 | 11,5 | 5,7 | 112 | 100 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M16x1 | ab 434,44 € |
|
10131344 (24105-0820150) |
8 | 248 | 16 | 27 | 8 | 8 | 6 | 6 | 2 | 150 | 10 | 8 | M8x1 | 11,5 | 5,7 | 202 | 190 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M14x1 | ab 443,51 € |
|
10131349 (24105-1220050) |
12 | 180 | 20,5 | 29 | 10 | 10 | 8 | 8 | 2 | 50 | 15 | 10 | M10x1 | 14 | 7,6 | 125 | 110 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | M18x1 | ab 447,00 € |
|
10131340 (24105-0810100) |
8 | 198 | 16 | 22 | 8 | 8 | 6 | 6 | 1 | 100 | 10 | 8 | M8x1 | 11,5 | 5,7 | 152 | 140 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M14x1 | ab 475,53 € |
|
10131346 (24105-1020100) |
10 | 208 | 18 | 28,5 | 7 | 8 | 6 | 6 | 2 | 100 | 10 | 8 | M8x1 | 11,5 | 5,7 | 162 | 150 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M16x1 | ab 478,77 € |
|
10131350 (24105-1220100) |
12 | 230 | 20,5 | 29 | 10 | 10 | 8 | 8 | 2 | 100 | 15 | 10 | M10x1 | 14 | 7,6 | 175 | 160 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | M18x1 | ab 484,11 € |
|
10131347 (24105-1020150) |
10 | 258 | 18 | 28,5 | 7 | 8 | 6 | 6 | 2 | 150 | 10 | 8 | M8x1 | 11,5 | 5,7 | 212 | 200 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M16x1 | ab 518,70 € |
|
10131341 (24105-0810150) |
8 | 248 | 16 | 22 | 8 | 8 | 6 | 6 | 1 | 150 | 10 | 8 | M8x1 | 11,5 | 5,7 | 202 | 190 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M14x1 | ab 528,69 € |
|
10131351 (24105-1220150) |
12 | 280 | 20,5 | 29 | 10 | 10 | 8 | 8 | 2 | 150 | 15 | 10 | M10x1 | 14 | 7,6 | 225 | 210 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | M18x1 | ab 533,98 € |
|
10131348 (24105-1020200) |
10 | 308 | 18 | 28,5 | 7 | 8 | 6 | 6 | 2 | 200 | 10 | 8 | M8x1 | 11,5 | 5,7 | 262 | 250 | 37 | 9 | 4 | 4 | 6,8 | 0,8 | M16x1 | ab 552,50 € |
|
10131352 (24105-1220200) |
12 | 330 | 20,5 | 29 | 10 | 10 | 8 | 8 | 2 | 200 | 15 | 10 | M10x1 | 14 | 7,6 | 275 | 260 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | M18x1 | ab 573,36 € |
|
10131353 (24105-1220250) |
12 | 380 | 20,5 | 29 | 10 | 10 | 8 | 8 | 2 | 250 | 15 | 10 | M10x1 | 14 | 7,6 | 325 | 310 | 45 | 10 | 5 | 5 | 7,9 | 0,9 | M18x1 | ab 608,29 € |
