Produktnummer:
10134742
Herstellernummer:
27840-300805
Hersteller:
Norelem
Norelem 27840-300805 GERÄTEFUSS HÖHENVER., FÜR ALU PROFILE !! AUSLAUFMODELL !! NICHT MEHR LIEFERBAR !!

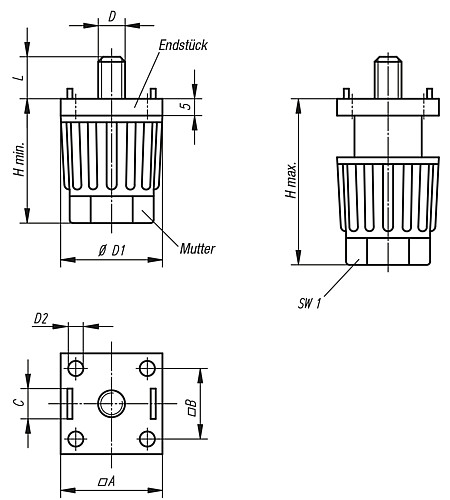

A für Aluminium Profil:
30
B:
20,5
Belastbarkeit max. kN:
1,5
C für Nut:
8
D:
M5
D1:
30
D2 für Senkkopfschraube:
M4
Gewicht ca. kg:
0,040
H min. max.:
35-50
L:
14
SW1:
22
Produktanfrage
NLM 27840 Gerätefüße höhenverstellbar für Aluminium Profile
Beschreibung
Werkstoff, Ausführung:
Gehäuse Thermoplast glasfaserverstärkt, schwarz.
Spindel und Scheibe Stahl, verzinkt.
Bestellbeispiel:
nlm 27840-300805
Hinweis:

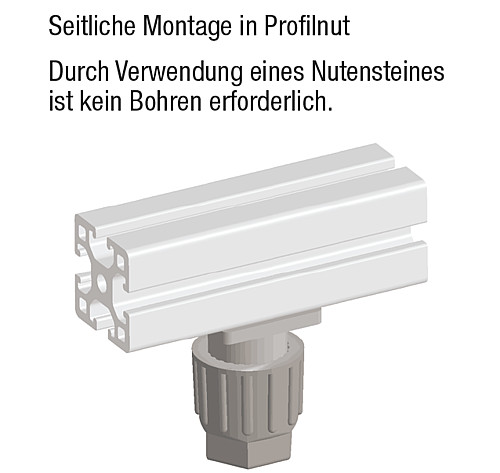

Gerätefüße eignen sich besonders für Tische und leichtere Einrichtungen. Die Gerätefußhöhe kann durch Drehen der Mutter per Hand oder Werkzeug stufenlos eingestellt werden. Die am Endstück befindlichen Zapfen bewirken eine Zentrierung bzw. Verdrehsicherung des Gerätefußes. Gerätefüße können bei Verwendung eines Nutensteines ohne aufwendiges Bohren an Aluminium-Profilen befestigt werden.
Gehäuse Thermoplast glasfaserverstärkt, schwarz.
Spindel und Scheibe Stahl, verzinkt.
Bestellbeispiel:
nlm 27840-300805
Hinweis:
Gerätefüße eignen sich besonders für Tische und leichtere Einrichtungen. Die Gerätefußhöhe kann durch Drehen der Mutter per Hand oder Werkzeug stufenlos eingestellt werden. Die am Endstück befindlichen Zapfen bewirken eine Zentrierung bzw. Verdrehsicherung des Gerätefußes. Gerätefüße können bei Verwendung eines Nutensteines ohne aufwendiges Bohren an Aluminium-Profilen befestigt werden.
Eigenschaften
| A für Aluminium Profil: | 30 |
|---|---|
| B: | 20,5 |
| Belastbarkeit max. kN: | 1,5 |
| C für Nut: | 8 |
| D: | M5 |
| D1: | 30 |
| D2 für Senkkopfschraube: | M4 |
| Gewicht ca. kg: | 0,040 |
| H min. max.: | 35-50 |
| L: | 14 |
| SW1: | 22 |
Dokumente
1
| Variante | D1 | D | A für Aluminium Profil | B | C für Nut | D2 für Senkkopfschraube | H min. max. | L | SW1 | Belastbarkeit max. kN | Gewicht ca. kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10134743 (27840-300806) |
30 | M6 | 30 | 20,5 | 8 | M4 | 35-50 | 14 | 22 | 1,5 | 0,040 | ab 7,21 € |
|
10134744 (27840-300808) |
30 | M8 | 30 | 20,5 | 8 | M4 | 35-50 | 14 | 22 | 1,5 | 0,040 | ab 7,21 € |
|
10134749 (27840-400808) |
40 | M8 | 40 | 28 | 8 | M6 | 45-65 | 14 | 30 | 1,5 | 0,078 | ab 7,75 € |
|
10134750 (27840-401006) |
40 | M6 | 40 | 28 | 10 | M6 | 45-65 | 14 | 30 | 1,5 | 0,078 | ab 7,75 € |
|
10134751 (27840-401008) |
40 | M8 | 40 | 28 | 10 | M6 | 45-65 | 14 | 30 | 1,5 | 0,078 | ab 7,75 € |
|
10134742 (27840-300805) |
30 | M5 | 30 | 20,5 | 8 | M4 | 35-50 | 14 | 22 | 1,5 | 0,040 | Auf Anfrage |
|
10134745 (27840-301005) |
30 | M5 | 30 | 20,5 | 10 | M4 | 35-50 | 14 | 22 | 1,5 | 0,040 | Auf Anfrage |
|
10134746 (27840-301006) |
30 | M6 | 30 | 20,5 | 10 | M4 | 35-50 | 14 | 22 | 1,5 | 0,040 | Auf Anfrage |
|
10134747 (27840-301008) |
30 | M8 | 30 | 20,5 | 10 | M4 | 35-50 | 14 | 22 | 1,5 | 0,040 | Auf Anfrage |
|
10134748 (27840-400806) |
40 | M6 | 40 | 28 | 8 | M6 | 45-65 | 14 | 30 | 1,5 | 0,078 | Auf Anfrage |
