Produktnummer:
10017105
Hersteller:
Accuride

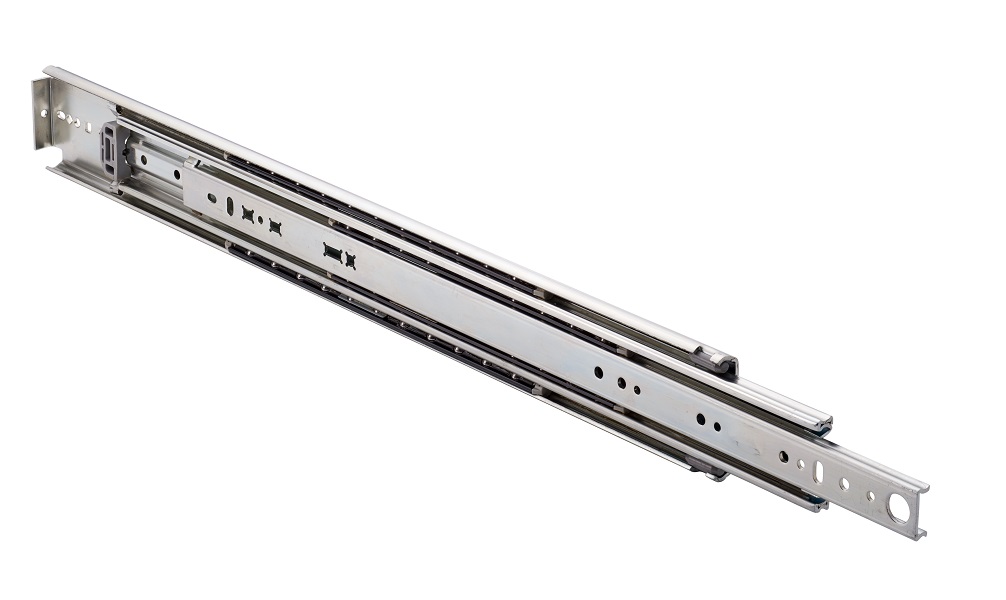

Accuride DZ9301-0010U-E Teleskopschienen 100% Vollauszug, 19,1x76,2, SL 254,0 TR 254,0 272kg, hell verzinkt
Schienenlänge (SL) mm:
254,0
| Anzahl | Stückpreis |
|---|---|
| Bis 3 |
67,77 €*
|
| Bis 7 |
59,89 €*
|
| Bis 11 |
53,65 €*
|
| Bis 23 |
48,58 €*
|
| Ab 24 |
44,40 €*
|
Produktnummer:
10017105
Accuride DZ9301-E Schwerlast Teleskopschienen 100% Vollauszug, 19,1x76,2, 272kg
Beschreibung
LE70004 Schwerlast Teleskopschienen,
Auszugsschiene für schwere Belastung
Lastwert bis 272kg, Vollauszug, Passend für Schubladenbreiten bis 1000mm.
Lastwert bis 272kg, Vollauszug, 19,1mm Schienendicke, Schienen einzeln erhältlich, In Längen bis 1,5m erhältlich, Optionale Winkelzubehörsätze für diverse Montagemöglichkeiten
*Kombinierbar mit Modell 9308-E
Auszugsschiene für schwere Belastung
Lastwert bis 272kg, Vollauszug, Passend für Schubladenbreiten bis 1000mm.
Lastwert bis 272kg, Vollauszug, 19,1mm Schienendicke, Schienen einzeln erhältlich, In Längen bis 1,5m erhältlich, Optionale Winkelzubehörsätze für diverse Montagemöglichkeiten
*Kombinierbar mit Modell 9308-E
Eigenschaften
| Auszug: | Vollauszug |
|---|---|
| Auszugslänge (Hub) mm: | 254,0 |
| Lastwert (Paar) Kg: | 272 |
| Material: | Stahl verzinkt, hell passiviert |
| Modell: | DZ9301-0010U-E |
| Profil H x B: | 19,1 x 76,2 |
| Schienenlänge (SL) mm: | 254,0 |
| Verkauf: | Stückweise |
Dokumente
2
Bitte einloggen, um CAD-Daten herunterladen zu können.
| Variante | Schienenlänge (SL) mm | Preis |
|---|---|---|
|
10017105 (DZ9301-0010U-E) |
254,0 | ab 67,77 € |
|
10017106 (DZ9301-0012U-E) |
304,8 | ab 67,77 € |
|
10017107 (DZ9301-0014U-E) |
355,6 | ab 75,34 € |
|
10017108 (DZ9301-0016U-E) |
406,4 | ab 79,49 € |
|
10017109 (DZ9301-0018U-E) |
457,2 | ab 93,02 € |
|
10017110 (DZ9301-0020U-E) |
508,0 | ab 109,40 € |
|
10017111 (DZ9301-0022U-E) |
558,8 | ab 115,48 € |
|
10017112 (DZ9301-0024U-E) |
609,6 | ab 121,57 € |
|
10017113 (DZ9301-0026U-E) |
660,4 | ab 125,84 € |
|
10017114 (DZ9301-0028U-E) |
711,2 | ab 132,36 € |
|
10017115 (DZ9301-0030U-E) |
762,0 | ab 151,45 € |
|
10017116 (DZ9301-0032U-E) |
812,8 | ab 159,45 € |
|
10017117 (DZ9301-0034U-E) |
863,6 | ab 169,63 € |
|
10017118 (DZ9301-0036U-E) |
914,4 | ab 178,51 € |
|
10017119 (DZ9301-0040U-E) |
1016,0 | ab 233,45 € |
|
10017120 (DZ9301-0042U-E) |
1066,8 | ab 289,53 € |
|
10169576 (DZ9301-0044U-E) |
1117,6 | ab 305,23 € |
|
10017121 (DZ9301-0048U-E) |
1219,2 | ab 312,59 € |
|
10214782 (DZ9301-0054U-E) |
1371,6 | ab 327,83 € |
|
10017122 (DZ9301-0060U-E) |
1524,0 | ab 344,21 € |
