Produktnummer:
10341724
Herstellernummer:
HPTV4024-0200-GS-ST
Hersteller:
LE71716-Leschhorn
Leschhorn HPTV 4024-0200-GS-ST Hochpräzise Schwerlast-Teleskopschiene, T-Profil 40x24, Vollauszug, A= 200, GS: Gewinde M8/Senkbohrung für M8, Lastwert 270Kg, Stahl verzinkt
Auszug:
Vollauszug
Gewindebohrungen:
M8
Lastwert (Paar) Kg:
270
Material:
Stahl C45E+C (1.1191) verzinkt
Profil H x B:
40x24
Schienenlänge (SL) mm:
200
Senkbohrungen:
M8
Produktanfrage
LE HPTV4024 Hochpräzise Schwerlast Teleskopschienen T- Form 50 - 350 Kg, Vollauszug
Beschreibung

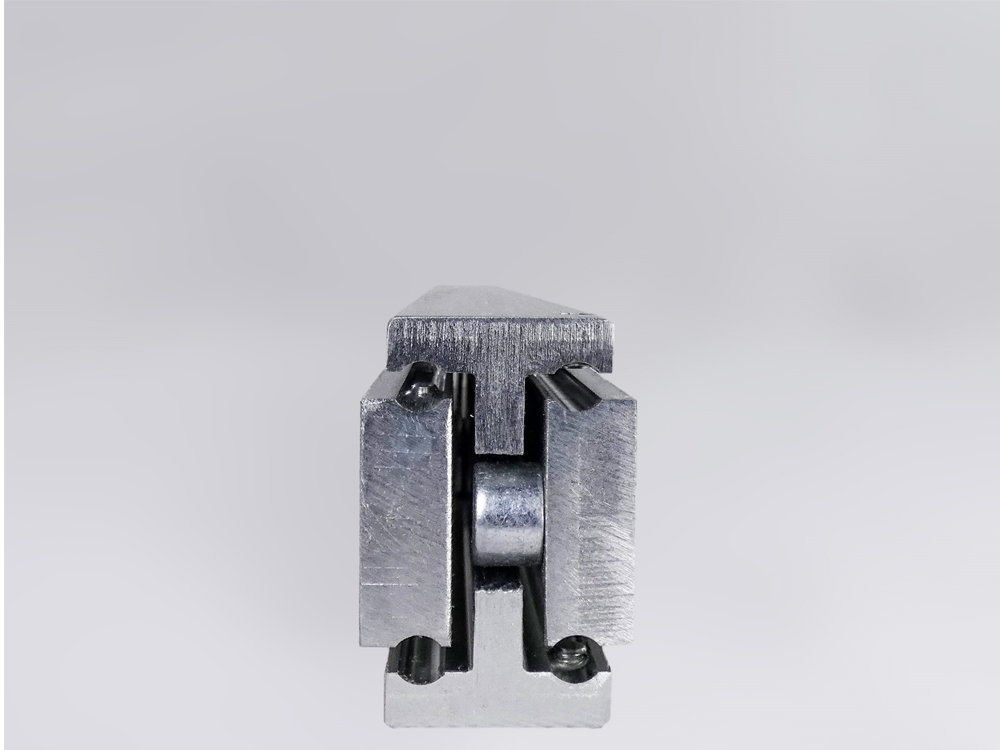

LE HPTV4024 T- Profil ist eine Hochpräzise Schwerlast Teleskopschienen aus kaltgezogenen Stahlprofilen C45E+C mit bearbeiteten Kugelbahnen für industrielle Anwendungen und hat eine ausgezeichnete Schock- und Vibrationsfestigkeit. Dieser Vollauszug ist speziell für hohe Lasten mit geringer Durchbiegung und präziser Systemsteifigkeit konzipiert wenn sie eine statische Last in geschlossener Position trägt. Dementsprechend eignet sich diese Hochpräzise Schwerlast Teleskopschienen gut zur Montage an Fahrzeugen, Schiffen und Zügen. Die LE HPTV4024 T- Profil ist äußerst laufleicht und eignet sich optimal für alle Handhabungs- und Automatisierungsanwendungen bei denen ein ruckartiger Auszug erforderlich ist. Die Teleskopschiene weist auch in ausgefahrener Position eine hervorragende Widerstandsfähigkeit gegen aufgebrachte Lasten auf, was ihn zu einer ausgezeichneten Wahl für dynamische Anwendungen mit hohem Drehmoment macht.
Hinweis
weitere technische Daten siehe Datenblatt
Hinweis
weitere technische Daten siehe Datenblatt
Eigenschaften
| Auszug: | Vollauszug |
|---|---|
| Auszugslänge (Hub) mm: | 200 |
| Gewindebohrungen: | M8 |
| Lastwert (Paar) Kg: | 270 |
| Material: | Stahl C45E+C (1.1191) verzinkt |
| Profil H x B: | 40x24 |
| Schienenlänge (SL) mm: | 200 |
| Senkbohrungen: | M8 |
| Toleranz Einbaubreite: | ± 0,5 mm/Läufer |
| Verkauf: | Stückweise |
Dokumente
1
| Variante | Schienenlänge (SL) mm | Auszug | Gewindebohrungen | Lastwert (Paar) Kg | Senkbohrungen | Profil H x B | Material | Preis |
|---|---|---|---|---|---|---|---|---|
|
10341724 (HPTV4024-0200-GS-ST) |
200 | Vollauszug | M8 | 270 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341725 (HPTV4024-0250-GS-ST) |
300 | Vollauszug | M8 | 290 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341726 (HPTV4024-0300-GS-ST) |
250 | Vollauszug | M8 | 280 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341727 (HPTV4024-0350-GS-ST) |
350 | Vollauszug | M8 | 300 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341728 (HPTV4024-0400-GS-ST) |
400 | Vollauszug | M8 | 310 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341729 (HPTV4024-0450-GS-ST) |
450 | Vollauszug | M8 | 320 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341730 (HPTV4024-0500-GS-ST) |
500 | Vollauszug | M8 | 330 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341731 (HPTV4024-0550-GS-ST) |
550 | Vollauszug | M8 | 350 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341732 (HPTV4024-0600-GS-ST) |
600 | Vollauszug | M8 | 340 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341733 (HPTV4024-0650-GS-ST) |
650 | Vollauszug | M8 | 320 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341734 (HPTV4024-0700-GS-ST) |
700 | Vollauszug | M8 | 300 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341735 (HPTV4024-0750-GS-ST) |
750 | Vollauszug | M8 | 290 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341736 (HPTV4024-0800-GS-ST) |
800 | Vollauszug | M8 | 280 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341737 (HPTV4024-0850-GS-ST) |
850 | Vollauszug | M8 | 270 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341738 (HPTV4024-0900-GS-ST) |
900 | Vollauszug | M8 | 250 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341739 (HPTV4024-0950-GS-ST) |
950 | Vollauszug | M8 | 230 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341740 (HPTV4024-1000-GS-ST) |
1000 | Vollauszug | M8 | 220 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341741 (HPTV4024-1050-GS-ST) |
1050 | Vollauszug | M8 | 210 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341742 (HPTV4024-1100-GS-ST) |
1100 | Vollauszug | M8 | 200 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341743 (HPTV4024-1150-GS-ST) |
1150 | Vollauszug | M8 | 190 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10341744 (HPTV4024-1200-GS-ST) |
1200 | Vollauszug | M8 | 180 | M8 | 40x24 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
