03 Rohrkupplungen / Rohrverbindungen

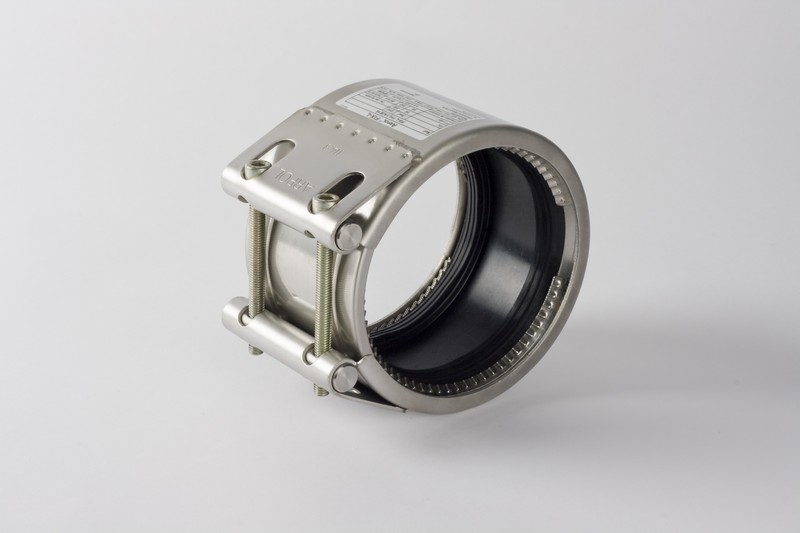

Flexible Rohrkupplung LS FIX-L mit zugfester AXIALER VERANKERUNG zur Verbindung von Rohrleitungen, Außendurchmesser: DA 38,0 bis 711,2 mm. FIX-L ist einsetzbar auf folgenden Rohrmaterialien: Stahl und Gusseisen. PN Nenndruck für Schiffsbau mit Sicherheitsfakter = 4 PS DauerbetriebsdruckZulässige Toleranzen für FIX-L:- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;- Verbindung von Rohren mit Rohrendenabstand;- Verbindung von Rohren mit Achsversatz;- Verbindung von Rohren mit Auswinkelung.Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.* Material Gehäuse&Schrauben:Qualität W4Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)Schrauben und Bolzen aus rostfreiem Stahl AISI 304.Qualität W5Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)Schrauben und Bolzen aus rostfreiem Stahl AISI 316.Preise gelten für. Material W4/W5 MIT Dichtung EPDM.PREISE auf ANFRAGE für Dichtung: NBR, Silikon rot oder blauSilikon rot: Temperaturbereich -55 bis +240°C, geeignet für Heisluft und Wasserdampf.Silikon blau: Temperaturbereich -55 bis +200°C, geeignet für Trink- und Brauchwasser.

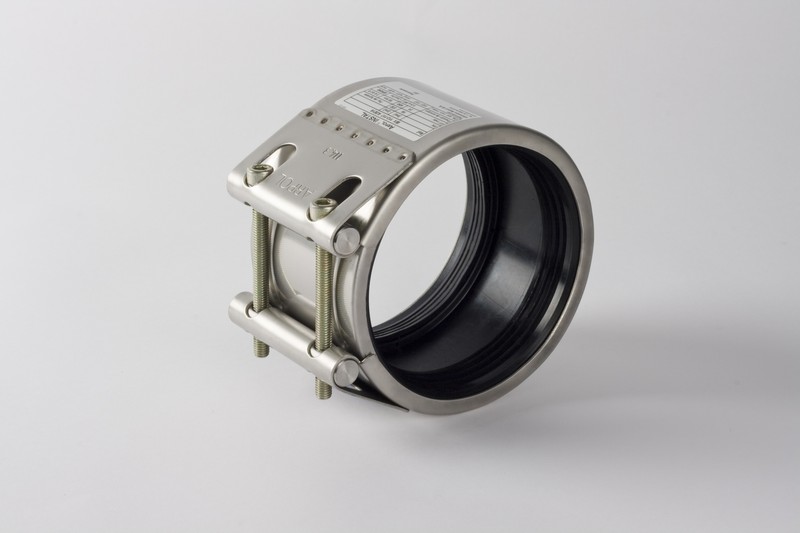

LE70072 INSTAL Flexible Rohrkupplung für die VERBINDUNG von Rohrleitungen ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, Faserzement, Beton, GFK, PE/PVC (nur, wenn keine axiale Bewegung der Leitung vorhanden ist).Nenndurchmesser: DN 150 - 1500Zulässige Toleranzen für INSTAL:- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;- Verbindung von Rohren mit Rohrendenabstand;- Verbindung von Rohren mit Achsversatz;- Verbindung von Rohren mit Auswinkelung;- Verbindung von Rohren mit axialer Bewegung.Anwendungsbeispiele für INSTAL:- Installation einer Stahlrohrleitung in einer Kläranlage;- Verbindung von zwei Verteilkammern mit einem GFK-Rohrstück;- Verbindung einer GFK-Leitung mit einer Absperrklappe;- Installation innerhalb einer Verteilkammer;- Installation einer GFK-Rohrleitung zur Wasserversorgung;- Installation einer Edelstahl / verzinkten Stahlleitung zur Luftzufuhr;- Installation einer Abwasserleitung aus Edelstahl.Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden. * Material Gehäuse&Schrauben:Qualität W2Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)Schrauben und Bolzen aus Kohlenstoffstahl mit Dacromet Beschichtung. Qualität W4Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)Schrauben und Bolzen aus rostfreiem Stahl AISI 304.Qualität W5Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)Schrauben und Bolzen aus rostfreiem Stahl AISI 316.Preise gelten für Material W4/ W5, Dichtung EPDMAuf Anfrage: Material W2, Dichtung: NBR, Silikon rot oder blau

LE INSTAL (Flex) Breite 300, Serie IBW bis IHGW, Rohrkupplung zur Verbindung von Rohrleitungen DN 300-1200INSTAL (Flex) ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, Faserzement, Beton, GFK, PE/PVC (nur, wenn keine axiale Bewegung der Leitung vorhanden ist).Zulässige Toleranzen für INSTAL (Flex):- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;- Verbindung von Rohren mit Rohrendenabstand;- Verbindung von Rohren mit Achsversatz;- Verbindung von Rohren mit Auswinkelung;- Verbindung von Rohren mit axialer Bewegung.Anwendungsbeispiele für INSTAL:- Installation einer Stahlrohrleitung in einer Kläranlage;- Verbindung von zwei Verteilkammern mit einem GFK-Rohrstück;- Verbindung einer GFK-Leitung mit einer Absperrklappe;- Installation innerhalb einer Verteilkammer;- Installation einer GFK-Rohrleitung zur Wasserversorgung;- Installation einer verzinkten Stahlleitung zur Luftzufuhr;- Installation einer Abwasserleitung aus Edelstahl.Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.* Material Gehäuse&Schrauben:Qualität W2Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)Schrauben und Bolzen aus Kohlenstoffstahl mit Dacromet Beschichtung. Qualität W4Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)Schrauben und Bolzen aus rostfreiem Stahl AISI 304.Qualität W5Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)Schrauben und Bolzen aus rostfreiem Stahl AISI 316.Preise gelten für Material W4/W5Dichtung EPDM.Auf Anfrage: Material W2, Dichtung: NBR, Silikon rot oder blau

Flexible Rohrkupplung für die VERBINDUNG von Rohrleitungen, INSTAL ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, Faserzement, Beton, GFK, PE/PVC (nur, wenn keine axiale Bewegung der Leitung vorhanden ist). Nenndurchmesser: DN 150 bis DN 1200. Dauerbetriebsdruck: 30 bis 4 barZulässige Toleranzen für INSTAL:- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;- Verbindung von Rohren mit Rohrendenabstand;- Verbindung von Rohren mit Achsversatz;- Verbindung von Rohren mit Auswinkelung;- Verbindung von Rohren mit axialer Bewegung.Anwendungsbeispiele für INSTAL:- Installation einer Stahlrohrleitung in einer Kläranlage;- Verbindung von zwei Verteilkammern mit einem GFK-Rohrstück;- Verbindung einer GFK-Leitung mit einer Absperrklappe;- Installation innerhalb einer Verteilkammer;- Installation einer GFK-Rohrleitung zur Wasserversorgung;- Installation einer verzinkten Stahlleitung zur Luftzufuhr;- Installation einer Abwasserleitung aus Edelstahl.Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.* Material Gehäuse&Schrauben:Qualität W2Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)Schrauben und Bolzen aus Kohlenstoffstahl mit Dacromet Beschichtung. Qualität W4Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)Schrauben und Bolzen aus rostfreiem Stahl AISI 304.Qualität W5Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)Schrauben und Bolzen aus rostfreiem Stahl AISI 316.Preise gelten für Material W4/W5, Dichtung EPDM.Auf Anfrage: Material W2, Dichtung: NBR, Silikon blau mit Trinkwasserzulassung

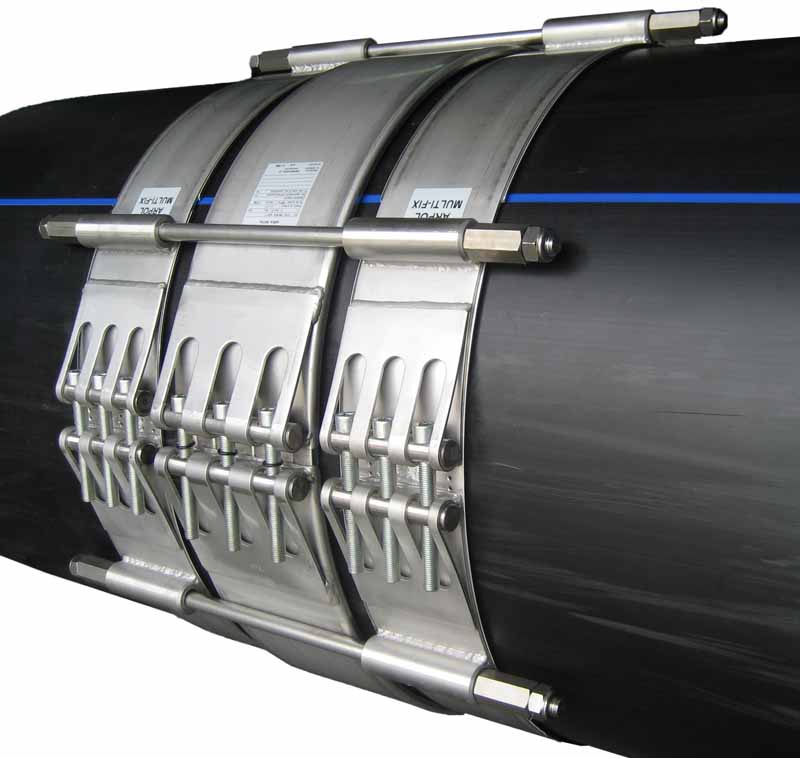

LE70072 MULTI-FIX Ankerset für Außendurchmesser: DA 315 - 1000 mmZugfestes Rohr-Verbindungssystem. Die LE70072 MULTI-FIX ist nur das Ankerset. Die zentrale Rohrkupplung kann eine Flexible Rohrkupplung ( INSTAL) oder eine Reparaturschelle sein. MULTI-FIX ist einsetzbar auf folgenden Rohrmaterialien: PE und PVC. In Rohren aus PE und PVC sind Innenstützringe einzusetzen, um Verformungen und Reduktion des Rohrdurchmessers aufgrund der Temperaturschwankungen zu vermeiden.Zulässige Toleranzen für MULTI-FIX:- Verbindung von Rohren mit Rohrendenabstand.Anwendungsbeispiele für MULTI-FIX:- Zugfeste Installation einer PE-Rohrleitung für das Abwasser eines Bergwerks.Dieses zugfeste Rohr-Verbindungssystem erfordert einen besonderen Installationsprozess. Bitte beachten Sie die Montageanleitung bevor Sie sich für dieses Produkt entscheiden.* Material Gehäuse&Schrauben:Qualität W4Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)Schrauben und Bolzen aus rostfreiem Stahl AISI 304.Qualität W5Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)Schrauben und Bolzen aus rostfreiem Stahl AISI 316.Preise gelten für Material W4/W5, Dichtung EPDM.Dichtung: NBR, Silikon rot oder blau

Breite 95, 140, 200 mm - Qualität (rostfreier Stahl A4, 316L)***Hinweis: Bandeinlage kann ausschließlich nur in Kombination mit einer Rohrkupplung bestellt werden***

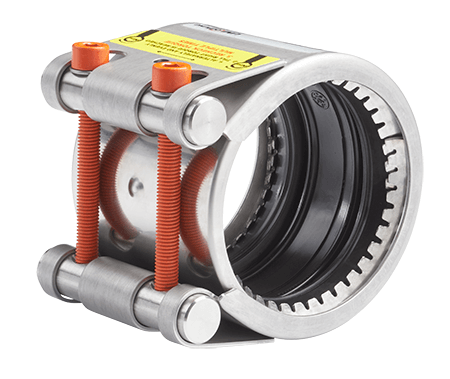

LE71497 COMBI-GRIP, axiale zugfeste Rohrkupplung zur Verbindung von Kunststoff- auf Metallrohre. Durchmesser 39 bis 363 mmLösbare Rohrkupplung, mit progressivem Dichtprinzip (Dichtlippentechnik mit Druckausgleichskanal und Zugfeder) und progressivem Verankerungseffekt (mittels scharfkantigen, gehärteten Verankerungszähnen). Zur axialen zugfesten, druckschlagsicheren und auswinkelbaren Verbindung von glattendigen Metallrohren mit glattendigen Kunststoffrohren Für die Installation auf Rohren aus Polyethylen oder anderen Weichthermoplasten, sollten Stützringe verwendet werden.

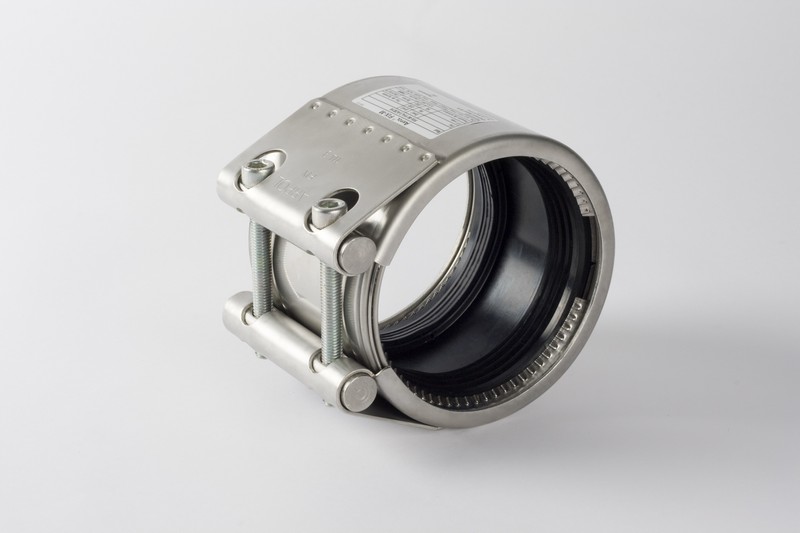

Flexible Rohrkupplung LS70072 FIX-M mit zugfester AXIALER VERANKERUNG zur Verbindung von Rohrleitungen Außendurchmesser: DA 48,3 - 406,4 mm. FIX-M ist einsetzbar auf folgenden Rohrmaterialien: Stahl und Gusseisen. Zulässige Toleranzen für FIX-M:- Verbindung von Rohren mit unterschiedlichen Außendurchmessern- Verbindung von Rohren mit Rohrendenabstand- Verbindung von Rohren mit Achsversatz- Verbindung von Rohren mit Auswinkelung. Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.* Material Gehäuse&Schrauben:Qualität W4Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)Schrauben und Bolzen aus rostfreiem Stahl AISI 304.Qualität W5Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)Schrauben und Bolzen aus rostfreiem Stahl AISI 316.Preise gelten für Material W4/W5, Dichtung EPDM.Dichtung: NBR, Silikon rot oder blau

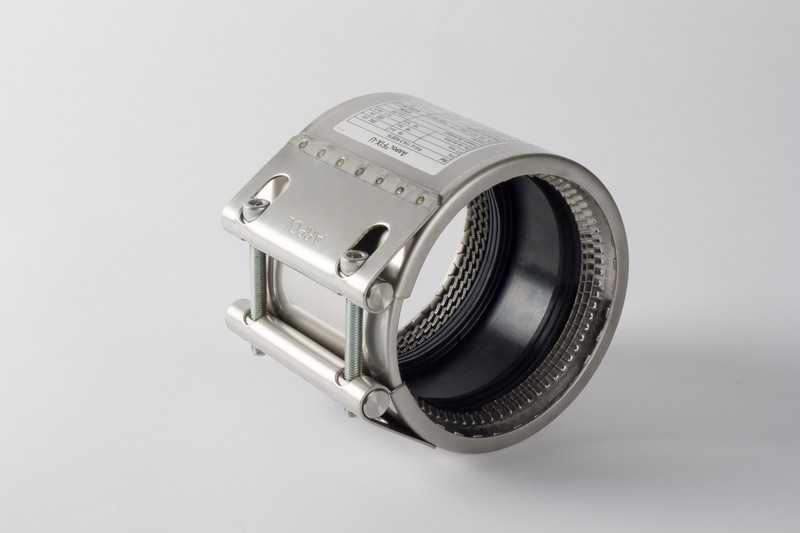

Flexible Rohrkupplung (Plastgrip) mit AXIALER VERANKERUNG zur Verbindung von Rohrleitungen, Außendurchmesser: DA 63 - 400 mmFIX-U (Plastgrip) ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, PE und PVC.In Rohren aus PE, PP, ABS und PVC sind Innenstützringe einzusetzen, um Verformungen und Reduktion des Rohrdurchmessers aufgrund der Temperaturschwankungen zu vermeiden.Zulässige Toleranzen für FIX-U (Plastgrip):- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;- Verbindung von Rohren mit Rohrendenabstand;- Verbindung von Rohren mit Achsversatz;- Verbindung von Rohren mit Auswinkelung.Anwendungsbeispiele für FIX-U:- Zugfeste Installation bei einem Revisionsschacht aus PE;- Zugfeste Reparatur mit einem Rohrstück aus PE.Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.* Material Gehäuse&Schrauben:Qualität W4Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)Schrauben und Bolzen aus rostfreiem Stahl AISI 304.Qualität W5Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)Schrauben und Bolzen aus rostfreiem Stahl AISI 316.Preise gelten für Material W4/W5, Dichtung EPDM.Dichtung: NBR, Silikon rot oder blau

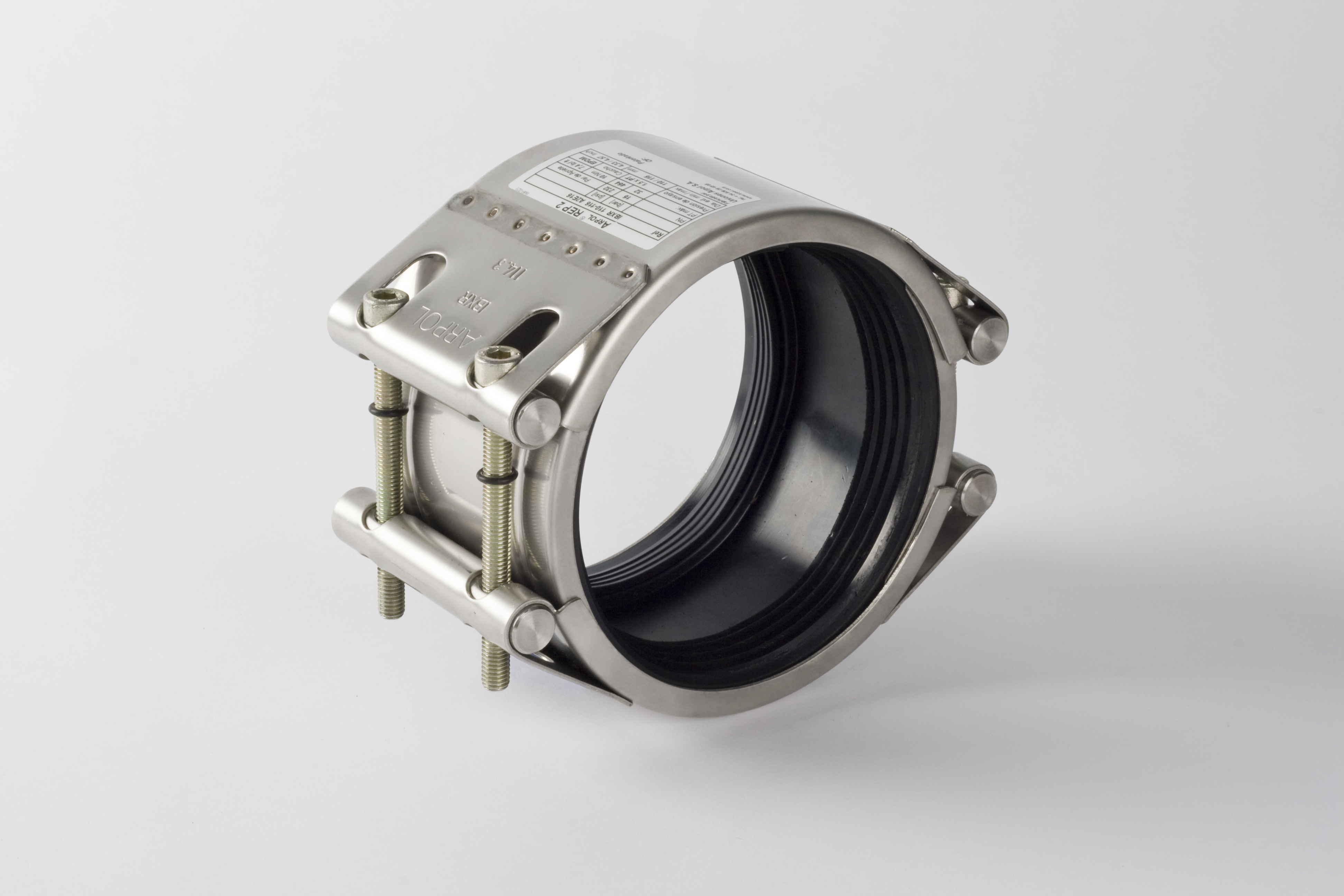

LS REP Flexible Hochdruck Reparatur Kupplungen aus Edelstahl (V2A und V4A) können für die Reparatur von Trinkwasser- und Abwasser Rohrleitungen in schweren Umgebungsbedingungen eingesetzt werden. Geeignet für Luft und Druckluft (ölfrei) Leitungen, Feststoffe.REP Hochdruck Rohrbruchkupplung: Druckstufe PN bis 45 bar; Prüfdruck PS= 1,5 x PNSilikon blau, geeignet für Trinkwasser und Brauchwasser. EPDM geeignet für Wasser, Luft und einige chemische Erzeugnisse. NBR geeignet für Treibstoffe, Öl und Gas. Breite bis 95 mm: Serie IBXC - IBXRBreite bis 140 mm: Serie IBYR bis FYR ; IBY3 bis IFY3REP2 Hochdruck Reparaturkupplung, siehe Artikel 10214529:Breite bis 200 mm: Serie IBZR bis IGZR, IBZ3 bis IGZ3; Breite bis 300 mm: Serie IBWR bis IGWR, IBW3 bis IGW3 und LSREPBreite bis 430 mm: Serie LSREPAuf Anfrage:C-Stahl beschichtet Breite 200 mm: Serie AFZR Bis AGZR, AFZ3 bis AGZ3C-Stahl beschichtet Breite 300 mm: AFWR bis AGWR, AFW3 bis AGW3Material W4: Gehäuse, Bolzen und Verschlußblech 1.4307 Schrauben 1.4301Material W5: Gehäuse, Bolzen, Verschlußblech und Schrauben 1.4571Dichtgummi: EPDM / EPDM-HT / NBR / Silikon blauEinsatztemperatur EPDM-HT: -30°C bis +125°C Einsatztemperatur Silikon blau: -55°C bis +200°C Einsatztemperatur NBR: -20°C bis +80°C Nenndurchmesser dient als Orientierung der Druckskala. Herstellung aller Durchmesser innerhalb des DN Bereiches.Andere Größen und Materialien auf Anfrage. Hinweis:Bei Anschluss von PE- und PVC-Rohren ist immer eine Stützhülse zu verwenden.

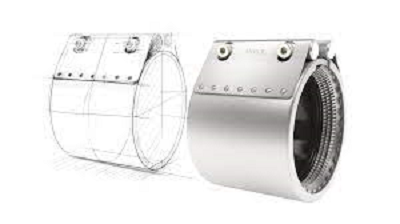

LE70072 LS NEO Reparaturkupplung mit 2 Verschlüsse und progressiven Dichtsystem, zum dauerhaften abdichten aller Arten von Leckagen, Rohrbruch und Rohrverbindungen Hinweis:Kupplungsbreite 200 und 300 mm. Druckstufen PN16, PN10 und PN6 Gehäuse und Verschluss aus 1.4307 AISI 304L. Ab DN975 Gehäuse 1.8946 und Verschluß 1.4307EPDM Dichtung mit Trinkwasserzulassung. • einfach zu installieren• größerer Kupplungsbereich • für Rohre von DN50 bis DN1250

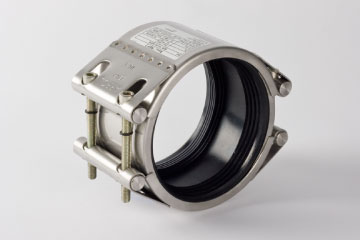

zweiteilige Flexible Hochdruck Reparatur Rohrbruch Kupplungen für die Reparatur von Rohrleitungen aus dem Arpol Programm. REP2 Hochdruck Reparaturkupplung:Breite bis 200 mm: Serie IBZR bis IGZR, IBZ3 bis IGZ3Breite bis 300 mm: Serie IBWR bis IGWR, IBW3 bis IGW3REP Hochdruck Reparaturkupplung, siehe Artikel 10214529:Breite bis 95 mm: Serie IBXC - IBXRBreite bis 140 mm: Serie IBYR bis FYR ; IBY3 bis IFY3Auf Anfrage:C-Stahl beschichtet Breite 200 mm: Serie AFZR Bis AGZR, AFZ3 bis AGZ3C-Stahl beschichtet Breite 300 mm:AFWR bis AGWR, AFW3 bis AGW3Material: Gehäuse, Bolzen und Verschlußblech 1.4307, Schrauben 1.4301Dichtgummi: EPDM / NBR; andere Dichtungen auf AnfragePrüfdruck = 1,5 x PSDauerbetriebsdruck PS bis 30 barNenndurchmesser dient als Orientierung der Druckskala. Bitte prüfen Sie vor Auftragserteilung die exakten Außendurchmesser der zu verbindenden bzw. zu reparierenden Rohre. Die Rohrkupplungen werden nach Auftrag gefertigt, Stornierung oder Rücksendungen können nicht akzeptiert werden.Herstellung aller Durchmesser innerhalb des DN Bereiches.Andere Größen und Materialien auf Anfrage. Bei Anschluss von PE- und PVC-Rohren ist immer eine Stützhülse LS1-I zu verwenden.

Außendurchmesser DA: 21 bis 168,3 mmFlexible Rohrkupplung für die VERBINDUNG von RohrleitungenINSTAL ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, Faserzement, Beton, GFK, PE/PVC (nur, wenn keine axiale Bewegung der Leitung vorhanden ist).Zulässige Toleranzen für INSTAL:- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;- Verbindung von Rohren mit Rohrendenabstand;- Verbindung von Rohren mit Achsversatz;- Verbindung von Rohren mit Auswinkelung;- Verbindung von Rohren mit axialer Bewegung.Anwendungsbeispiele für INSTAL:- Installation einer Stahlrohrleitung in einer Kläranlage;- Verbindung von zwei Verteilkammern mit einem GFK-Rohrstück;- Verbindung einer GFK-Leitung mit einer Absperrklappe;- Installation innerhalb einer Verteilkammer;- Installation einer GFK-Rohrleitung zur Wasserversorgung;- Installation einer verzinkten Stahlleitung zur Luftzufuhr;- Installation einer Abwasserleitung aus Edelstahl.Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.* Material Gehäuse&Schrauben:Qualität W2Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)Schrauben und Bolzen aus Kohlenstoffstahl mit Dacromet Beschichtung. Qualität W4Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)Schrauben und Bolzen aus rostfreiem Stahl AISI 304.Qualität W5Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)Schrauben und Bolzen aus rostfreiem Stahl AISI 316.Preise gelten für Material W4/W5, Dichtung EPDM.Auf Anfrage: Material W2, Dichtung: NBR, Silikon rot oder blau

LE INSTAL Serie AFW bis AGW, DN 500-1200, Breite 300 C-Stahl beschichtet, Nenndurchmesser: DN 500 - 1500 mmFlexible Rohrkupplung für die VERBINDUNG von RohrleitungenINSTAL ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, Faserzement, Beton, GFK, PE/PVC (nur, wenn keine axiale Bewegung der Leitung vorhanden ist).Zulässige Toleranzen für INSTAL:- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;- Verbindung von Rohren mit Rohrendenabstand;- Verbindung von Rohren mit Achsversatz;- Verbindung von Rohren mit Auswinkelung;- Verbindung von Rohren mit axialer Bewegung.Anwendungsbeispiele für INSTAL:- Installation einer Stahlrohrleitung in einer Kläranlage;- Verbindung von zwei Verteilkammern mit einem GFK-Rohrstück;- Verbindung einer GFK-Leitung mit einer Absperrklappe;- Installation innerhalb einer Verteilkammer;- Installation einer GFK-Rohrleitung zur Wasserversorgung;- Installation einer verzinkten Stahlleitung zur Luftzufuhr;- Installation einer Abwasserleitung aus Edelstahl.Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.* Material Gehäuse&Schrauben:Qualität W1Gehäuse aus Kohlenstoffstahl mit Kunststoffbeschichtung als Korrosionsschutz.Schrauben und Bolzen aus Kohlenstoffstahl mit DacrometBeschichtung.Preise gelten für Material W1, Dichtung EPDM.Dichtung: NBR, Silikon rot oder blau

Nenndurchmesser: DN 500 bis DN 1500Flexible Rohrkupplung für die VERBINDUNG von RohrleitungenINSTAL ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, Faserzement, Beton, GFK, PE/PVC (nur, wenn keine axiale Bewegung der Leitung vorhanden ist).Zulässige Toleranzen für INSTAL:- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;- Verbindung von Rohren mit Rohrendenabstand;- Verbindung von Rohren mit Achsversatz;- Verbindung von Rohren mit Auswinkelung;- Verbindung von Rohren mit axialer Bewegung.Anwendungsbeispiele für INSTAL:- Installation einer Stahlrohrleitung in einer Kläranlage;- Verbindung von zwei Verteilkammern mit einem GFK-Rohrstück;- Verbindung einer GFK-Leitung mit einer Absperrklappe;- Installation innerhalb einer Verteilkammer;- Installation einer GFK-Rohrleitung zur Wasserversorgung;- Installation einer verzinkten Stahlleitung zur Luftzufuhr;- Installation einer Abwasserleitung aus Edelstahl.Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.* Material Gehäuse&Schrauben:Qualität W1Gehäuse aus Kohlenstoffstahl mit Kunststoffbeschichtung als Korrosionsschutz.Schrauben und Bolzen aus Kohlenstoffstahl mit DacrometBeschichtung.Preise gelten für Material W1, Dichtung EPDM.Dichtung: NBR, Silikon rot oder blau

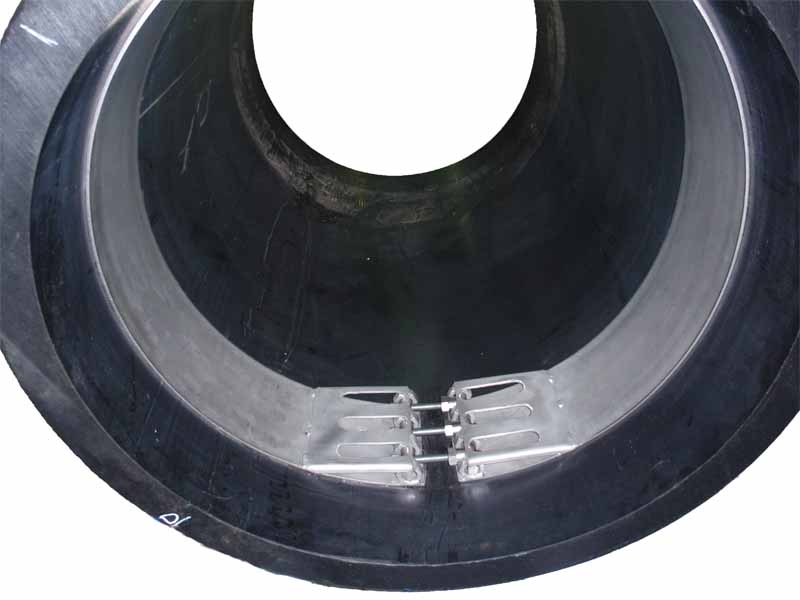

Außendurchmesser: DA 315 - 1000 mmStützring für MULTI-FIX. Innenstützring für Rohre aus PE und PVC. Einsatz zur Vermeidung von Verformungen und Reduktion des Rohrdurchmessers aufgrund von Temperaturschwankungen. Die MULTI-FIX ist nur das Ankerset. Die zentrale Rohrkupplung kann eine Arpol INSTAL oder Leschhorn LS sein.Weitere Informationen siehe MULTI-FIX. * Material Gehäuse&Schrauben:Qualität W4Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)Schrauben und Bolzen aus rostfreiem Stahl AISI 304.Qualität W5Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)Schrauben und Bolzen aus rostfreiem Stahl AISI 316.Preise gelten für Material W4/W5, Dichtung EPDM.Dichtung: NBR, Silikon rot oder blau
