Produktnummer:
10020700
Herstellernummer:
INSTAL-AGW-1213-1223-W1-E15
Hersteller:
LE70072-Leschhorn
Leschhorn Rohrkupplung zur Verbindung INSTAL Serie AGW, DN 1200; DA 1213-1223, A2; PS 15; BL 301, 1 Verschluss, C-Stahl beschichtet
DA:
1213-+1223
Material:
W1*
Nennweite (DN):
1200
LE INSTAL Breite 300 C-Stahl beschichtet, Serie AFW bis AGW, DN 500-1200
Beschreibung
LE INSTAL Serie AFW bis AGW, DN 500-1200, Breite 300 C-Stahl beschichtet, Nenndurchmesser: DN 500 - 1500 mm

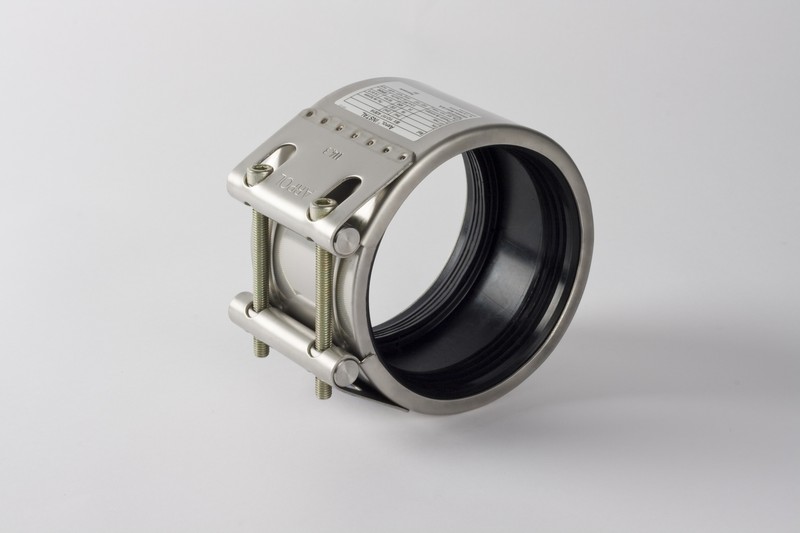

Flexible Rohrkupplung für die VERBINDUNG von Rohrleitungen
INSTAL ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, Faserzement, Beton, GFK, PE/PVC (nur, wenn keine axiale Bewegung der Leitung vorhanden ist).
Zulässige Toleranzen für INSTAL:

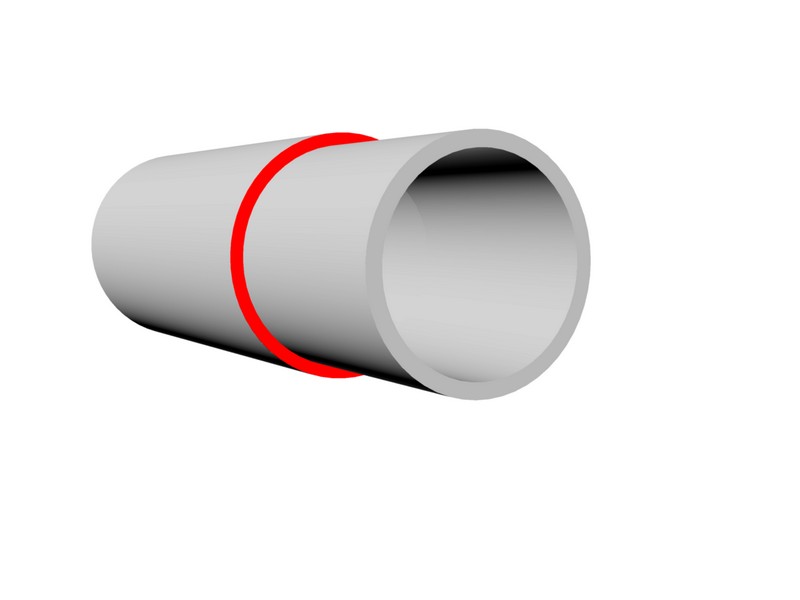

- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;

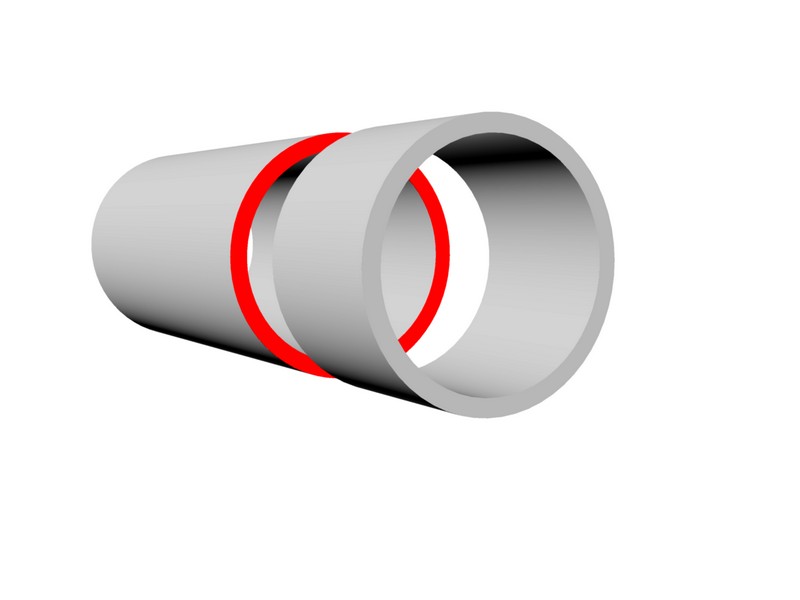

- Verbindung von Rohren mit Rohrendenabstand;

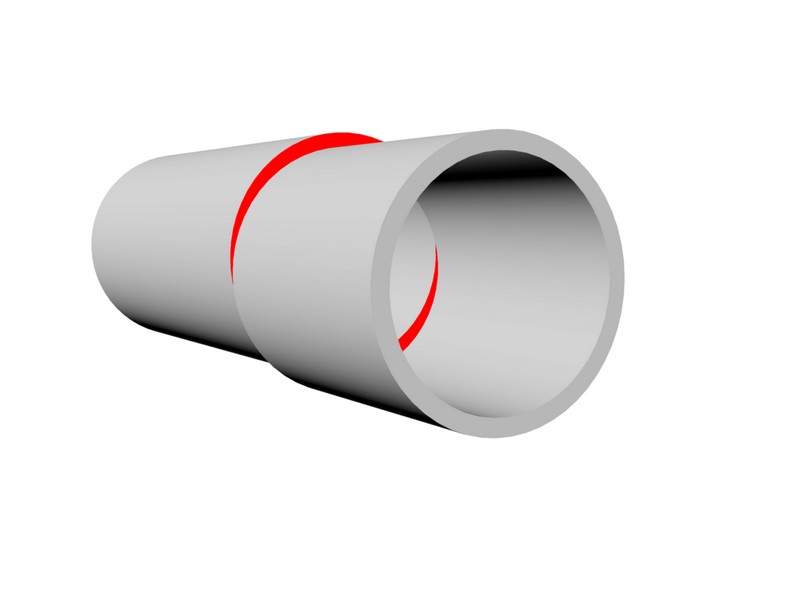

- Verbindung von Rohren mit Achsversatz;

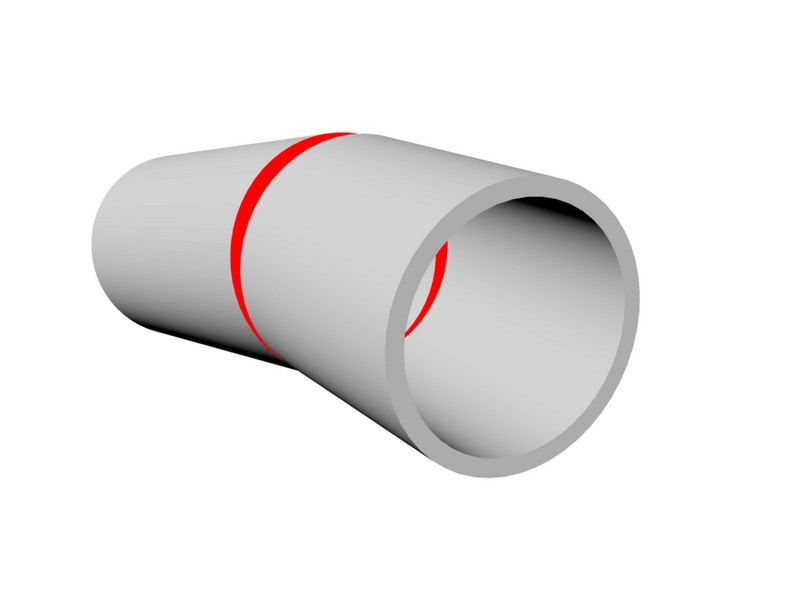

- Verbindung von Rohren mit Auswinkelung;

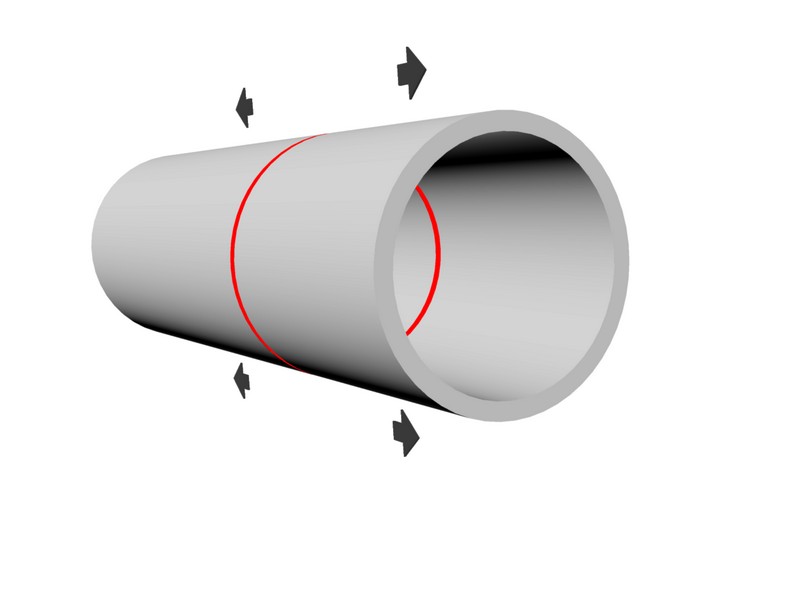

- Verbindung von Rohren mit axialer Bewegung.
Anwendungsbeispiele für INSTAL:

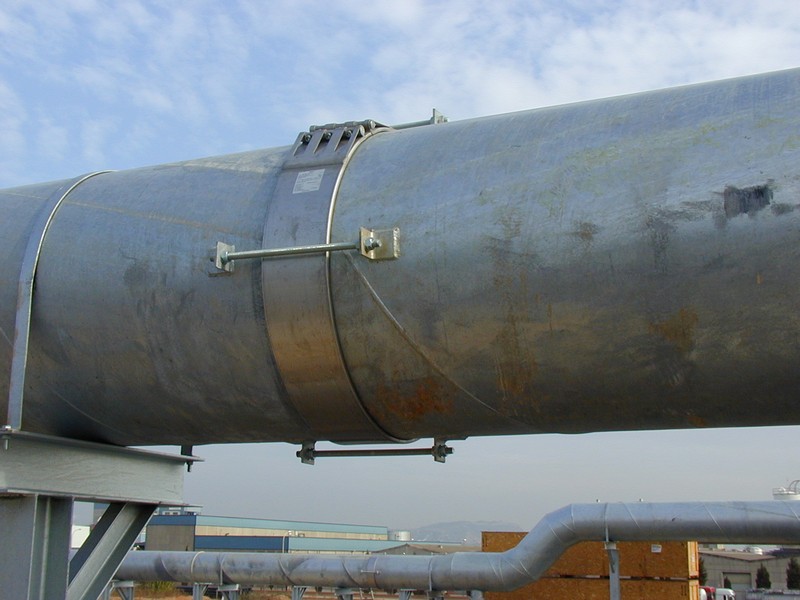

- Installation einer Stahlrohrleitung in einer Kläranlage;
- Verbindung von zwei Verteilkammern mit einem GFK-Rohrstück;
- Verbindung einer GFK-Leitung mit einer Absperrklappe;
- Installation innerhalb einer Verteilkammer;
- Installation einer GFK-Rohrleitung zur Wasserversorgung;
- Installation einer verzinkten Stahlleitung zur Luftzufuhr;
- Installation einer Abwasserleitung aus Edelstahl.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W1
Gehäuse aus Kohlenstoffstahl mit Kunststoffbeschichtung als Korrosionsschutz.
Schrauben und Bolzen aus Kohlenstoffstahl mit Dacromet
Beschichtung.
Preise gelten für Material W1, Dichtung EPDM.
Dichtung: NBR, Silikon rot oder blau
Flexible Rohrkupplung für die VERBINDUNG von Rohrleitungen
INSTAL ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, Faserzement, Beton, GFK, PE/PVC (nur, wenn keine axiale Bewegung der Leitung vorhanden ist).
Zulässige Toleranzen für INSTAL:
- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;
- Verbindung von Rohren mit Rohrendenabstand;
- Verbindung von Rohren mit Achsversatz;
- Verbindung von Rohren mit Auswinkelung;
- Verbindung von Rohren mit axialer Bewegung.
Anwendungsbeispiele für INSTAL:
- Installation einer Stahlrohrleitung in einer Kläranlage;
- Verbindung von zwei Verteilkammern mit einem GFK-Rohrstück;
- Verbindung einer GFK-Leitung mit einer Absperrklappe;
- Installation innerhalb einer Verteilkammer;
- Installation einer GFK-Rohrleitung zur Wasserversorgung;
- Installation einer verzinkten Stahlleitung zur Luftzufuhr;
- Installation einer Abwasserleitung aus Edelstahl.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W1
Gehäuse aus Kohlenstoffstahl mit Kunststoffbeschichtung als Korrosionsschutz.
Schrauben und Bolzen aus Kohlenstoffstahl mit Dacromet
Beschichtung.
Preise gelten für Material W1, Dichtung EPDM.
Dichtung: NBR, Silikon rot oder blau

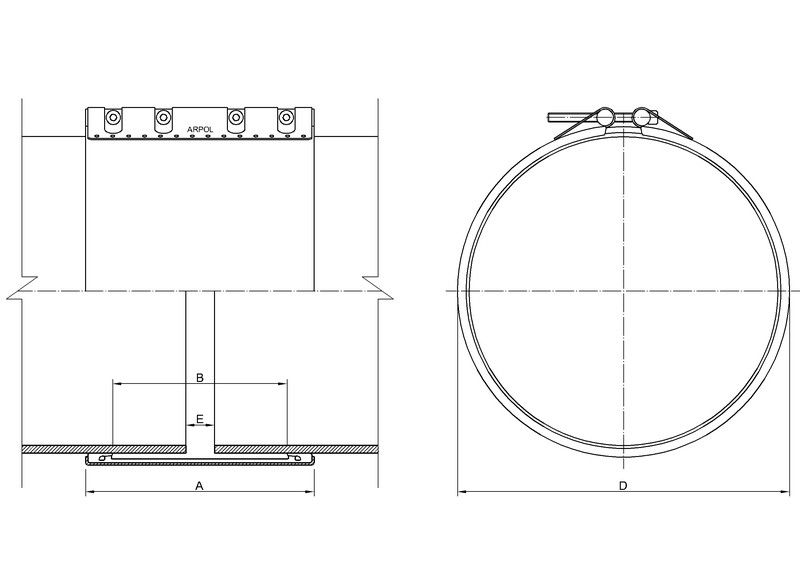

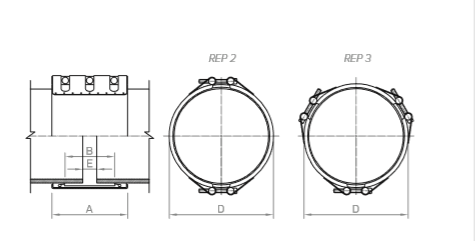

Eigenschaften
| A: | 301 |
|---|---|
| AM: | 100 |
| B: | 240 |
| DA: | 1213-+1223 |
| E1: | 15 |
| E2: | 80 |
| Material: | W1* |
| Nennweite (DN): | 1200 |
| PS: | 15 |
| Serie: | AGW |
| Verschluss: | 1 |
| d (mm): | DA + 30 |
