Produktnummer:
10019641
Herstellernummer:
MULTI-FIX-1000-A2 E10
Hersteller:
LE70072-Leschhorn
Leschhorn Ankerset, zugfest MULTI-FIX, DA 1000; PS 10; BL Ankerschelle 200; BL Verbindungsstab 829; Dichtung EPDM, Material A2
DA:
1000
Material:
A2 (W4*)
PS:
10

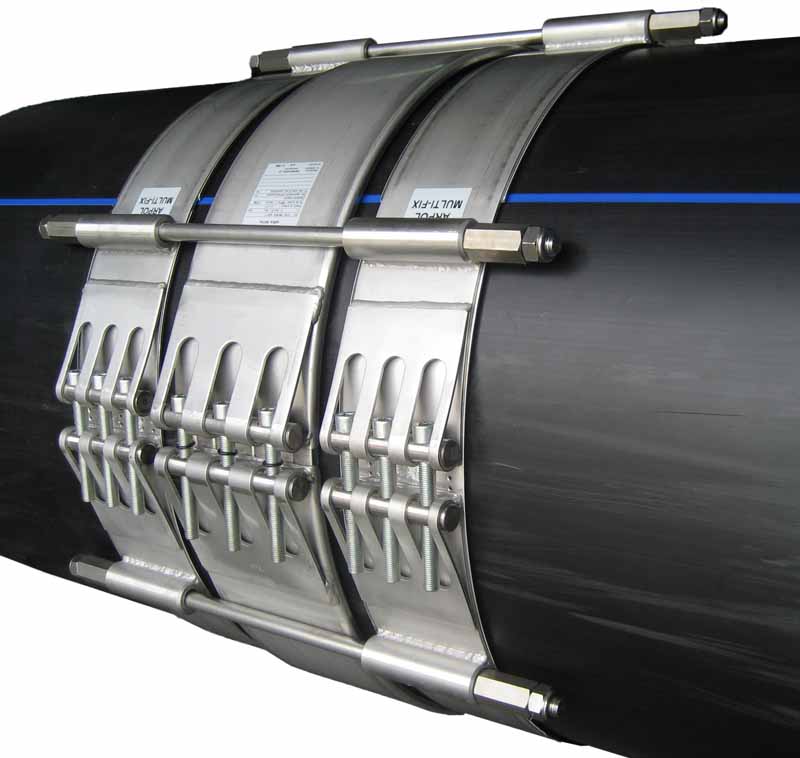

LE MULTI-FIX Ankerset, zugfest, für Rohre aus PE und PVC, DN 300-1000
Beschreibung

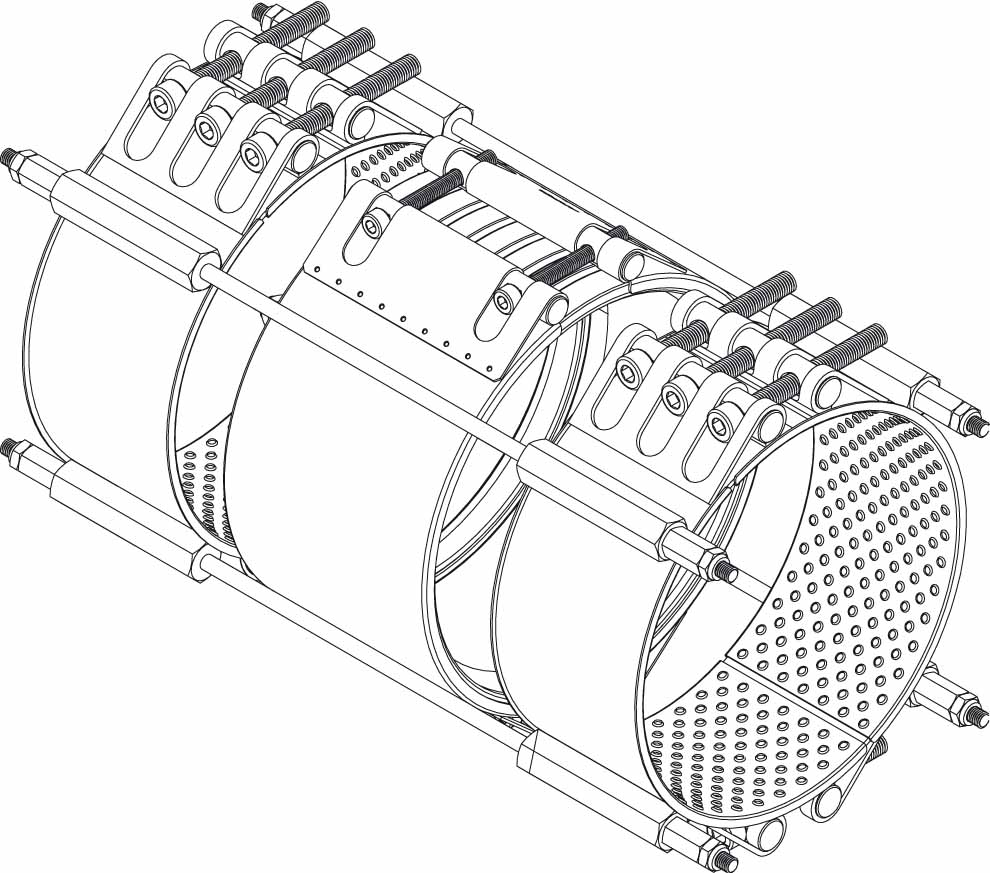

LE70072 MULTI-FIX Ankerset für Außendurchmesser: DA 315 - 1000 mm

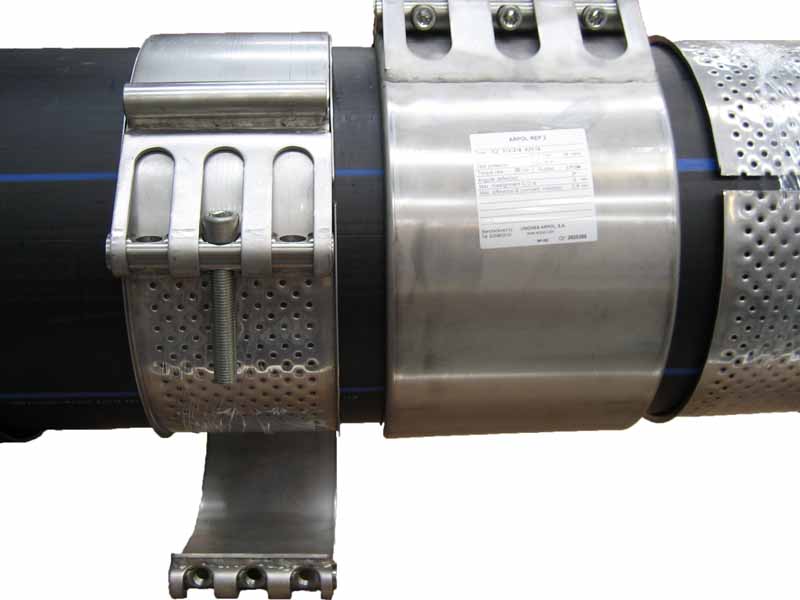

Zugfestes Rohr-Verbindungssystem. Die LE70072 MULTI-FIX ist nur das Ankerset. Die zentrale Rohrkupplung kann eine Flexible Rohrkupplung ( INSTAL) oder eine Reparaturschelle sein.
MULTI-FIX ist einsetzbar auf folgenden Rohrmaterialien: PE und PVC. In Rohren aus PE und PVC sind Innenstützringe einzusetzen, um Verformungen und Reduktion des Rohrdurchmessers aufgrund der Temperaturschwankungen zu vermeiden.
Zulässige Toleranzen für MULTI-FIX:
- Verbindung von Rohren mit Rohrendenabstand.
Anwendungsbeispiele für MULTI-FIX:

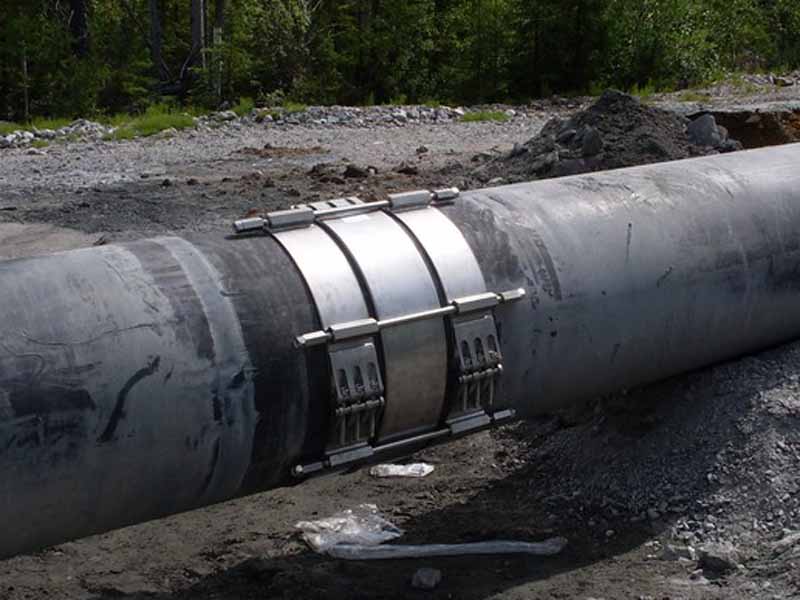

- Zugfeste Installation einer PE-Rohrleitung für das Abwasser eines Bergwerks.
Dieses zugfeste Rohr-Verbindungssystem erfordert einen besonderen Installationsprozess. Bitte beachten Sie die Montageanleitung bevor Sie sich für dieses Produkt entscheiden.
* Material Gehäuse&Schrauben:
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Dichtung: NBR, Silikon rot oder blau
Zugfestes Rohr-Verbindungssystem. Die LE70072 MULTI-FIX ist nur das Ankerset. Die zentrale Rohrkupplung kann eine Flexible Rohrkupplung ( INSTAL) oder eine Reparaturschelle sein.
MULTI-FIX ist einsetzbar auf folgenden Rohrmaterialien: PE und PVC. In Rohren aus PE und PVC sind Innenstützringe einzusetzen, um Verformungen und Reduktion des Rohrdurchmessers aufgrund der Temperaturschwankungen zu vermeiden.
Zulässige Toleranzen für MULTI-FIX:
- Verbindung von Rohren mit Rohrendenabstand.
Anwendungsbeispiele für MULTI-FIX:
- Zugfeste Installation einer PE-Rohrleitung für das Abwasser eines Bergwerks.
Dieses zugfeste Rohr-Verbindungssystem erfordert einen besonderen Installationsprozess. Bitte beachten Sie die Montageanleitung bevor Sie sich für dieses Produkt entscheiden.
* Material Gehäuse&Schrauben:
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Dichtung: NBR, Silikon rot oder blau
Eigenschaften
| A: | 1200 |
|---|---|
| Anzahl der Stäbe: | 9 |
| DA: | 1000 |
| Material: | A2 (W4*) |
| Max. Zugkraft (für PS 6/10/16) in kN: | 200 |
| PS: | 10 |
| Verbindungsstab-Ø: | M24 |
| d (mm): | 1016 |
| l: | 829 |
| rT max. (für PS 6/10/16) in °C: | 15 |
| Variante | Material | PS | DA | Preis |
|---|---|---|---|---|
|
10019621 (MULTI-FIX-355-A2 E6) |
A2 (W4*) | 6 | 355 | ab 1.856,09 € |
|
10019620 (MULTI-FIX-315-A2 E6) |
A2 (W4*) | 6 | 315 | ab 1.860,34 € |
|
10019646 (MULTI-FIX-315-A4 E6) |
A4 (W5*) | 6 | 315 | ab 2.134,84 € |
|
10019631 (MULTI-FIX-315-A2 E10) |
A2 (W4*) | 10 | 315 | ab 2.137,99 € |
|
10019632 (MULTI-FIX-355-A2 E10) |
A2 (W4*) | 10 | 355 | ab 2.187,91 € |
|
10019647 (MULTI-FIX-355-A4 E6) |
A4 (W5*) | 6 | 355 | ab 2.198,11 € |
|
10019622 (MULTI-FIX-400-A2 E6) |
A2 (W4*) | 6 | 400 | ab 2.244,15 € |
|
10019623 (MULTI-FIX-450-A2 E6) |
A2 (W4*) | 6 | 450 | ab 2.332,55 € |
|
10019642 (MULTI-FIX-315-A2 E16) |
A2 (W4*) | 16 | 315 | ab 2.464,03 € |
|
10019643 (MULTI-FIX-355-A2 E16) |
A2 (W4*) | 16 | 355 | ab 2.527,49 € |
|
10019657 (MULTI-FIX-315-A4 E10) |
A4 (W5*) | 10 | 315 | ab 2.568,79 € |
|
10019658 (MULTI-FIX-355-A4 E10) |
A4 (W5*) | 10 | 355 | ab 2.632,05 € |
|
10019648 (MULTI-FIX-400-A4 E6) |
A4 (W5*) | 6 | 400 | ab 2.703,26 € |
|
10019649 (MULTI-FIX-450-A4 E6) |
A4 (W5*) | 6 | 450 | ab 2.822,60 € |
|
10019668 (MULTI-FIX-315-A4 E16) |
A4 (W5*) | 16 | 315 | ab 3.024,53 € |
|
10019624 (MULTI-FIX-500-A2 E6) |
A2 (W4*) | 6 | 500 | ab 3.061,97 € |
|
10019669 (MULTI-FIX-355-A4 E16) |
A4 (W5*) | 16 | 355 | ab 3.108,73 € |
|
10019625 (MULTI-FIX-560-A2 E6) |
A2 (W4*) | 6 | 560 | ab 3.142,47 € |
|
10019633 (MULTI-FIX-400-A2 E10) |
A2 (W4*) | 10 | 400 | ab 3.250,21 € |
|
10019644 (MULTI-FIX-400-A2 E16) |
A2 (W4*) | 16 | 400 | ab 3.250,21 € |
|
10019634 (MULTI-FIX-450-A2 E10) |
A2 (W4*) | 10 | 450 | ab 3.329,49 € |
|
10019650 (MULTI-FIX-500-A4 E6) |
A4 (W5*) | 6 | 500 | ab 3.598,59 € |
|
10019651 (MULTI-FIX-560-A4 E6) |
A4 (W5*) | 6 | 560 | ab 3.701,07 € |
|
10019659 (MULTI-FIX-400-A4 E10) |
A4 (W5*) | 10 | 400 | ab 3.892,79 € |
|
10019670 (MULTI-FIX-400-A4 E16) |
A4 (W5*) | 16 | 400 | ab 3.892,79 € |
|
10019660 (MULTI-FIX-450-A4 E10) |
A4 (W5*) | 10 | 450 | ab 3.998,12 € |
|
10019645 (MULTI-FIX-450-A2 E16) |
A2 (W4*) | 16 | 450 | ab 4.387,57 € |
|
10019635 (MULTI-FIX-500-A2 E10) |
A2 (W4*) | 10 | 500 | ab 4.468,60 € |
|
10019636 (MULTI-FIX-560-A2 E10) |
A2 (W4*) | 10 | 560 | ab 4.819,96 € |
|
10019626 (MULTI-FIX-630-A2 E6) |
A2 (W4*) | 6 | 630 | ab 4.944,40 € |
|
10019637 (MULTI-FIX-630-A2 E10) |
A2 (W4*) | 10 | 630 | ab 4.944,40 € |
|
10019627 (MULTI-FIX-710-A2 E6) |
A2 (W4*) | 6 | 710 | ab 5.086,43 € |
|
10019671 (MULTI-FIX-450-A4 E16) |
A4 (W5*) | 16 | 450 | ab 5.106,63 € |
|
10019661 (MULTI-FIX-500-A4 E10) |
A4 (W5*) | 10 | 500 | ab 5.213,67 € |
|
10019662 (MULTI-FIX-560-A4 E10) |
A4 (W5*) | 10 | 560 | ab 5.657,47 € |
|
10019652 (MULTI-FIX-630-A4 E6) |
A4 (W5*) | 6 | 630 | ab 5.824,06 € |
|
10019663 (MULTI-FIX-630-A4 E10) |
A4 (W5*) | 10 | 630 | ab 5.824,06 € |
|
10019653 (MULTI-FIX-710-A4 E6) |
A4 (W5*) | 6 | 710 | ab 6.014,61 € |
|
10019638 (MULTI-FIX-710-A2 E10) |
A2 (W4*) | 10 | 710 | ab 6.153,79 € |
|
10019628 (MULTI-FIX-800-A2 E6) |
A2 (W4*) | 6 | 800 | ab 6.316,92 € |
|
10019639 (MULTI-FIX-800-A2 E10) |
A2 (W4*) | 10 | 800 | ab 6.382,32 € |
|
10019664 (MULTI-FIX-710-A4 E10) |
A4 (W5*) | 10 | 710 | ab 7.132,47 € |
|
10019654 (MULTI-FIX-800-A4 E6) |
A4 (W5*) | 6 | 800 | ab 7.350,04 € |
|
10019629 (MULTI-FIX-900-A2 E6) |
A2 (W4*) | 6 | 900 | ab 7.401,03 € |
|
10019640 (MULTI-FIX-900-A2 E10) |
A2 (W4*) | 10 | 900 | ab 7.401,03 € |
|
10019665 (MULTI-FIX-800-A4 E10) |
A4 (W5*) | 10 | 800 | ab 7.451,46 € |
|
10019630 (MULTI-FIX-1000-A2 E6) |
A2 (W4*) | 6 | 1000 | ab 8.414,64 € |
|
10019641 (MULTI-FIX-1000-A2 E10) |
A2 (W4*) | 10 | 1000 | ab 8.496,54 € |
|
10019655 (MULTI-FIX-900-A4 E4) |
A4 (W5*) | 6 | 900 | ab 8.735,95 € |
|
10019666 (MULTI-FIX-900-A4 E10) |
A4 (W5*) | 10 | 900 | ab 8.735,95 € |
|
10019656 (MULTI-FIX-1000-A4 E6) |
A4 (W5*) | 6 | 1000 | ab 10.032,73 € |
|
10019667 (MULTI-FIX-1000-A4 E10) |
A4 (W5*) | 10 | 1000 | ab 10.159,79 € |
