Produktnummer:
10223792
Hersteller:
Accuride

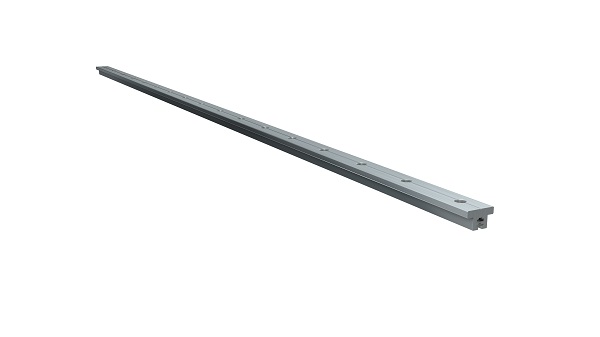

Accuride DFG115-0100 Gleitführungen, Länge 1 m, Profil 22x14 mm, Material Alu 6063-T6,
Länge:
1000 mm
P4:
20
| Anzahl | Stückpreis |
|---|---|
| Bis 3 |
94,77 €*
|
| Bis 7 |
83,75 €*
|
| Bis 11 |
75,02 €*
|
| Bis 23 |
67,94 €*
|
| Ab 24 |
62,09 €*
|
Produktnummer:
10223792
Accuride DFG115 Gleitführungen
Beschreibung
• Aus leichtem Aluminium, Länge 1m und 2m mit vorgebohrten Befestigungsbohrungen.
• Zwei oder mehr Schienen können für größere Schienenlängen miteinander verbunden werden. Falsch ausgerichtete Schienen verursachen übermäßigen Verschleiß an den Führungswagen DFG115
• Mehrere Wagen können pro Schiene eingesetzt werden
• Korrosionsbeständig und geeignet für Hochdruckreinigung
• Für schwierige Umgebungsbedingungen
• Material Schiene: Aluminium 6063-T6
• Metallkomponenten: Edelstahl/ bleihaltiges Messing
• Zwei oder mehr Schienen können für größere Schienenlängen miteinander verbunden werden. Falsch ausgerichtete Schienen verursachen übermäßigen Verschleiß an den Führungswagen DFG115
• Mehrere Wagen können pro Schiene eingesetzt werden
• Korrosionsbeständig und geeignet für Hochdruckreinigung
• Für schwierige Umgebungsbedingungen
• Material Schiene: Aluminium 6063-T6
• Metallkomponenten: Edelstahl/ bleihaltiges Messing

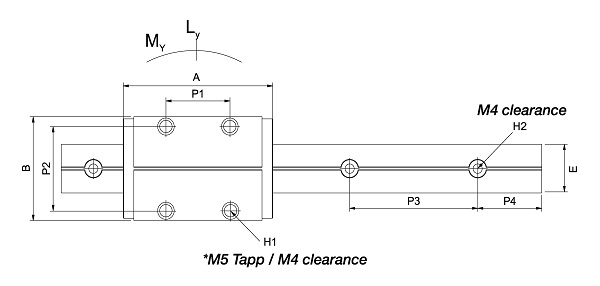

Eigenschaften
| D4: | 8 |
|---|---|
| D5: | 4,3 |
| D6: | 5 |
| E: | 22 |
| F: | 14 |
| G: | 12 |
| H2: | M4 |
| Länge: | 1000 mm |
| Material: | Alu 6063-T6 |
| P3: | 60 |
| P4: | 20 |
Dokumente
1
Bitte einloggen, um CAD-Daten herunterladen zu können.
| Variante | Länge | P4 | Preis |
|---|---|---|---|
|
10223792 (DFG115-0100) |
1000 mm | 20 | ab 94,77 € |
|
10223793 (DFG115-0200) |
2000 mm | 40 | ab 189,48 € |
