Produktnummer:
10016710
Herstellernummer:
DH3832-0015
Hersteller:
Accuride

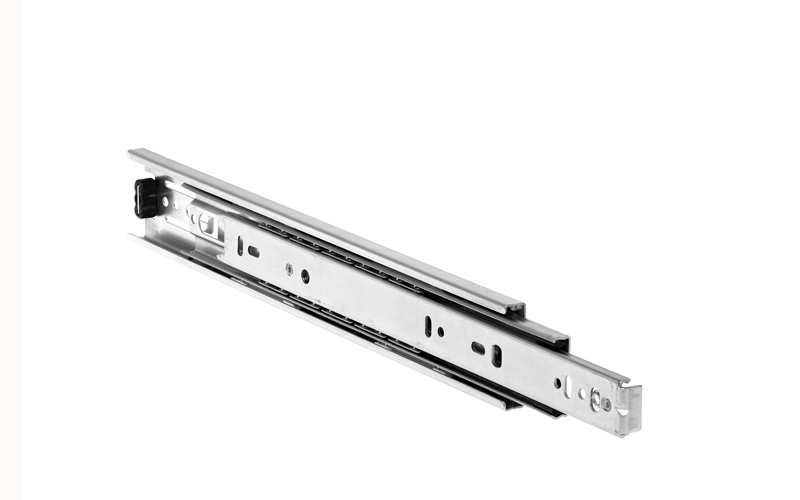

Accuride DH3832-0015 Teleskopschienen 100% Vollauszug, 12,7x45,7, SL 148,TR 140, 39kg, hell korrosionsbeständig
Ausführung:
1. Basisversion
Auszugslänge (Hub) mm:
140
Lastwert (Paar) Kg:
39
Material:
DH
Schienenlänge (SL) mm:
148
Produktnummer:
10016710
Accuride 3832 Serie Teleskopschienen 100% Vollauszug, 12,7x45,7, bis 50kg
Beschreibung
LE70002 Teleskopschienen, Auszugsschienen für leichte Belastung
Ausführungen:
Basisversion: 3832
3832 - Lastwert bis 50kg/ 10000 Zyklen, Lastwert bis 45kg/ 80000 Zyklen, Vollauszug, 12,7mm Schienendicke (14mm mit Montagewinkel), Optionaler Aufsteckwinkel für, Boden- bzw. Plattformmontage, Frontschnelltrennung, Rastung in geschlossener Position, Einstellnocken für Schublade (3,2mm)
3832SC/HDSC - (zusätzliche Merkmale zur 3832 Basisversion)
Soft close, Einhalterung in geschlossener Position, 2 Selbsteinzugs-Varianten, Schließ/Öffnungs-Kraft SC: 14 - 27N pro Schiene HDSC: 27 - 41N pro Schiene
3832TR/HDTR - (zusätzliche Merkmale zur 3832 Basisversion)
Touch release - auf die Schublade drücken zum Öffnen oder Schliessen, Aktivierungskraft: TR= 5Kg, HDTR= 8Kg
3832DO - (zusätzliche Merkmale zur 3832 Basisversion)
Rastung in ausgezogener- und geschlossener Position,
3832AA - (zusätzliche Merkmale zur 3832 Basisversion)
Unterstütztes Öffnen und Schließen,
3832DH - (zusätzliche Merkmale zur 3832 Basisversion)
Korrosionsbeständig für raue Umgebungen, 8-mal besserer Schutz als bei verzinkten Oberflächen, Kugelkäfige, Kugeln und Nieten aus Edelstahl,
3832EC-B - (zusätzliche Merkmale zur 3832 Basisversion)
gedämpfter Selbsteinzug
Material:
DB – Stahl verzinkt, schwarz passiviert
DH – Korrosionsbeständig für raue Umgebungen
DW – Stahl verzinkt, weiß passiviert
DZ – Stahl verzinkt, hell passiviert
Ausführungen:
Basisversion: 3832
3832 - Lastwert bis 50kg/ 10000 Zyklen, Lastwert bis 45kg/ 80000 Zyklen, Vollauszug, 12,7mm Schienendicke (14mm mit Montagewinkel), Optionaler Aufsteckwinkel für, Boden- bzw. Plattformmontage, Frontschnelltrennung, Rastung in geschlossener Position, Einstellnocken für Schublade (3,2mm)
3832SC/HDSC - (zusätzliche Merkmale zur 3832 Basisversion)
Soft close, Einhalterung in geschlossener Position, 2 Selbsteinzugs-Varianten, Schließ/Öffnungs-Kraft SC: 14 - 27N pro Schiene HDSC: 27 - 41N pro Schiene
3832TR/HDTR - (zusätzliche Merkmale zur 3832 Basisversion)
Touch release - auf die Schublade drücken zum Öffnen oder Schliessen, Aktivierungskraft: TR= 5Kg, HDTR= 8Kg
3832DO - (zusätzliche Merkmale zur 3832 Basisversion)
Rastung in ausgezogener- und geschlossener Position,
3832AA - (zusätzliche Merkmale zur 3832 Basisversion)
Unterstütztes Öffnen und Schließen,
3832DH - (zusätzliche Merkmale zur 3832 Basisversion)
Korrosionsbeständig für raue Umgebungen, 8-mal besserer Schutz als bei verzinkten Oberflächen, Kugelkäfige, Kugeln und Nieten aus Edelstahl,
3832EC-B - (zusätzliche Merkmale zur 3832 Basisversion)
gedämpfter Selbsteinzug
Material:
DB – Stahl verzinkt, schwarz passiviert
DH – Korrosionsbeständig für raue Umgebungen
DW – Stahl verzinkt, weiß passiviert
DZ – Stahl verzinkt, hell passiviert
Eigenschaften
| Ausführung: | 1. Basisversion |
|---|---|
| Auszug: | Vollauszug |
| Auszugslänge (Hub) mm: | 140 |
| Lastwert (Paar) Kg: | 39 |
| Material: | DH |
| Modell: | DH3832-0015 |
| Online Auszugslänge (mm): | 140 |
| Online Traglast (Kg/Paar): | - |

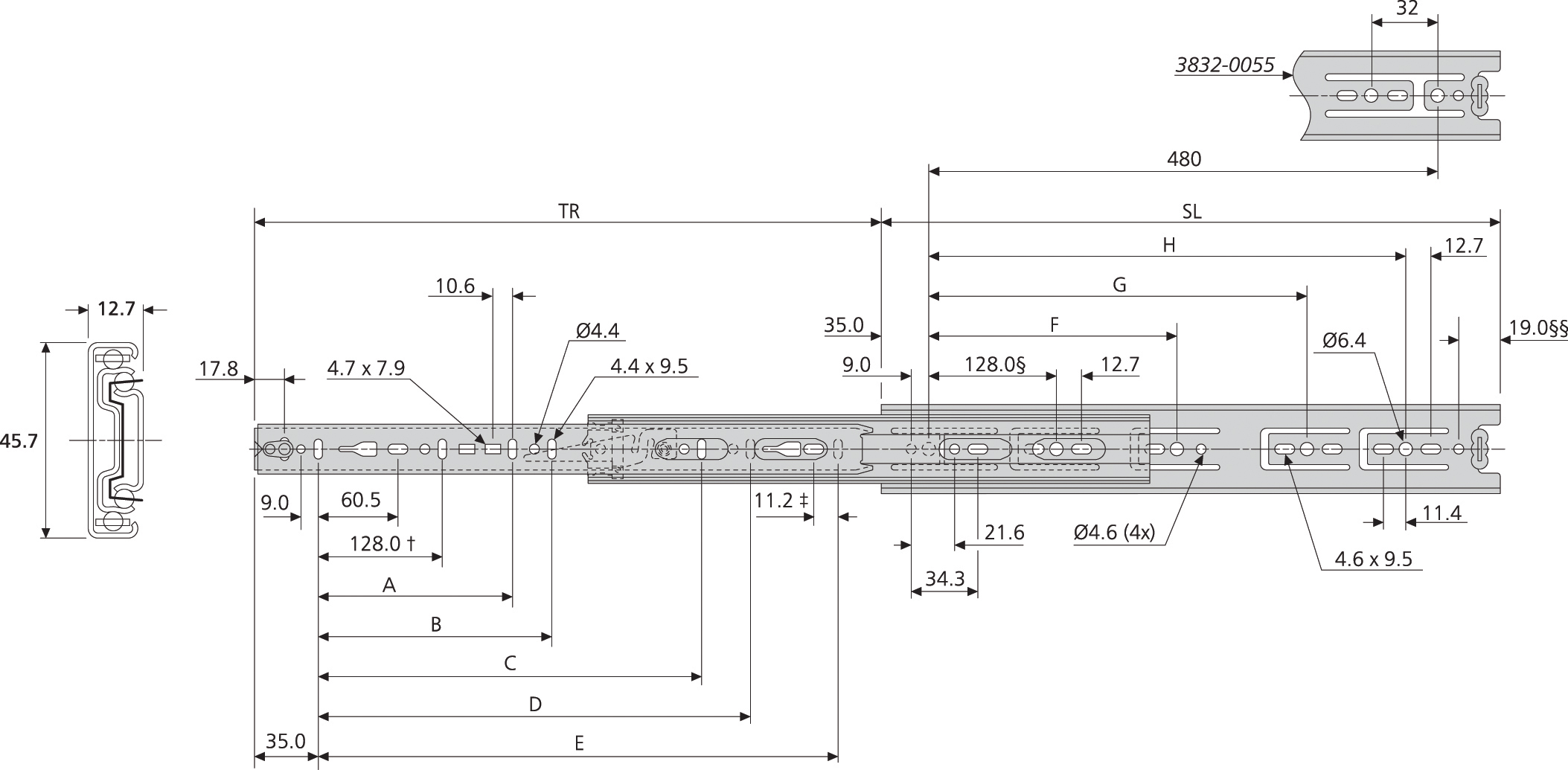

| Profil H x B: | 12,7 x 45,7 |
| Schienenlänge (SL) mm: | 148 |
| Status: | aktiv |
| Verkauf: | Paarweise |
Dokumente
2
Bitte einloggen, um CAD-Daten herunterladen zu können.
| Variante | Ausführung | Auszugslänge (Hub) mm | Lastwert (Paar) Kg | Material | Schienenlänge (SL) mm | Preis |
|---|---|---|---|---|---|---|
|
10016754 (DZ3832-0030) |
1. Basisversion | 305 | 48 | DZ | 300 | ab 15,97 € |
|
10016753 (DZ3832-0025) |
1. Basisversion | 243 | 47 | DZ | 250 | ab 16,08 € |
|
10016755 (DZ3832-0035) |
1. Basisversion | 356 | 43 | DZ | 350 | ab 16,28 € |
|
10016676 (DB3832-0030) |
1. Basisversion | 305 | 42 | DB | 300 | ab 16,74 € |
|
10016725 (DW3832-0030) |
1. Basisversion | 305 | 42 | DW | 300 | ab 16,74 € |
|
10016756 (DZ3832-0040) |
1. Basisversion | 406 | 44 | DZ | 400 | ab 16,78 € |
|
10016675 (DB3832-0025) |
1. Basisversion | 243 | 41 | DB | 250 | ab 16,86 € |
|
10016724 (DW3832-0025) |
1. Basisversion | 243 | 41 | DW | 250 | ab 16,86 € |
|
10016677 (DB3832-0035) |
1. Basisversion | 356 | 43 | DB | 350 | ab 17,07 € |
|
10016726 (DW3832-0035) |
1. Basisversion | 356 | 43 | DW | 350 | ab 17,07 € |
|
10016757 (DZ3832-0045) |
1. Basisversion | 457 | 45 | DZ | 450 | ab 17,13 € |
|
10016752 (DZ3832-0020) |
1. Basisversion | 203 | 46 | DZ | 199 | ab 17,36 € |
|
10016758 (DZ3832-0050) |
1. Basisversion | 508 | 45 | DZ | 500 | ab 17,57 € |
|
10016678 (DB3832-0040) |
1. Basisversion | 406 | 44 | DB | 400 | ab 17,61 € |
|
10016727 (DW3832-0040) |
1. Basisversion | 406 | 44 | DW | 400 | ab 17,61 € |
|
10016787 (DZ3832-0030SC) |
SC | 286 | 42 | DZ | 300 | ab 17,71 € |
|
10016693 (DB3832-0030SC) |
SC | 286 | 42 | DB | 300 | ab 17,84 € |
|
10016679 (DB3832-0045) |
1. Basisversion | 457 | 45 | DB | 450 | ab 18,01 € |
|
10016728 (DW3832-0045) |
1. Basisversion | 457 | 45 | DW | 450 | ab 18,01 € |
|
10016788 (DZ3832-0035SC) |
SC | 286 | 43 | DZ | 350 | ab 18,03 € |
|
10016694 (DB3832-0035SC) |
SC | 356 | 43 | DB | 350 | ab 18,20 € |
|
10016674 (DB3832-0020) |
1. Basisversion | 203 | 40 | DB | 199 | ab 18,21 € |
|
10016723 (DW3832-0020) |
1. Basisversion | 203 | 40 | DW | 199 | ab 18,21 € |
|
10016759 (DZ3832-0055) |
1. Basisversion | 559 | 45 | DZ | 550 | ab 18,24 € |
|
10016680 (DB3832-0050) |
1. Basisversion | 508 | 45 | DB | 500 | ab 18,42 € |
|
10016729 (DW3832-0050) |
1. Basisversion | 508 | 45 | DW | 500 | ab 18,42 € |
|
10016789 (DZ3832-0040SC) |
SC | 406 | 44 | DZ | 400 | ab 18,54 € |
|
10016795 (DZ3832-0030HDSC) |
HDSC | 286 | 42 | DZ | 300 | ab 18,62 € |
|
10016695 (DB3832-0040SC) |
SC | 406 | 44 | DB | 400 | ab 18,75 € |
|
10016751 (DZ3832-0015) |
1. Basisversion | 140 | 45 | DZ | 148 | ab 18,75 € |
|
10016790 (DZ3832-0045SC) |
SC | 457 | 45 | DZ | 450 | ab 18,96 € |
|
10016796 (DZ3832-0035HDSC) |
HDSC | 356 | 43 | DZ | 350 | ab 18,96 € |
|
10016760 (DZ3832-0060) |
1. Basisversion | 610 | 45 | DZ | 600 | ab 19,03 € |
|
10016696 (DB3832-0045SC) |
SC | 457 | 45 | DB | 450 | ab 19,11 € |
|
10016681 (DB3832-0055) |
1. Basisversion | 559 | 45 | DB | 550 | ab 19,12 € |
|
10016730 (DW3832-0055) |
1. Basisversion | 559 | 45 | DW | 550 | ab 19,12 € |
|
10016791 (DZ3832-0050SC) |
SC | 508 | 45 | DZ | 500 | ab 19,38 € |
|
10016797 (DZ3832-0040HDSC) |
HDSC | 406 | 44 | DZ | 400 | ab 19,49 € |
|
10016697 (DB3832-0050SC) |
SC | 508 | 45 | DB | 500 | ab 19,54 € |
|
10218565 (DZ3832-0035EC-B) |
EC | 310 | 43 | DZ | 350 | ab 19,57 € |
|
10016761 (DZ3832-0065) |
1. Basisversion | 660 | 44 | DZ | 650 | ab 19,62 € |
|
10016722 (DW3832-0015) |
1. Basisversion | 140 | 39 | DW | 148 | ab 19,64 € |
|
10016673 (DB3832-0015) |
1. Basisversion | 140 | 39 | DB | 148 | ab 19,67 € |
|
10218566 (DZ3832-0040EC-B) |
EC | 406 | 44 | DZ | 400 | ab 19,80 € |
|
10016798 (DZ3832-0045HDSC) |
HDSC | 457 | 45 | DZ | 450 | ab 19,88 € |
|
10016682 (DB3832-0060) |
1. Basisversion | 610 | 45 | DB | 600 | ab 20,01 € |
|
10016731 (DW3832-0060) |
1. Basisversion | 610 | 45 | DW | 600 | ab 20,01 € |
|
10016792 (DZ3832-0055SC) |
SC | 559 | 45 | DZ | 550 | ab 20,01 € |
|
10016698 (DB3832-0055SC) |
SC | 559 | 45 | DB | 550 | ab 20,30 € |
|
10016799 (DZ3832-0050HDSC) |
HDSC | 508 | 45 | DZ | 500 | ab 20,33 € |
|
10218557 (DB3832-0035EC-B) |
EC | 310 | 43 | DB | 350 | ab 20,55 € |
|
10218568 (DZ3832-0050EC-B) |
EC | 508 | 45 | DZ | 500 | ab 20,55 € |
|
10016683 (DB3832-0065) |
1. Basisversion | 660 | 44 | DB | 650 | ab 20,60 € |
|
10016732 (DW3832-0065) |
1. Basisversion | 660 | 44 | DW | 650 | ab 20,60 € |
|
10016762 (DZ3832-0070) |
1. Basisversion | 711 | 43 | DZ | 700 | ab 20,60 € |
|
10016803 (DZ3832-0030TR) |
TR | 305 | 42 | DZ | 300 | ab 20,62 € |
|
10204868 (DZ3832-0025DO) |
DO | 243 | 41 | DZ | 250 | ab 20,63 € |
|
10016793 (DZ3832-0060SC) |
SC | 610 | 45 | DZ | 600 | ab 20,82 € |
|
10218558 (DB3832-0040EC-B) |
EC | 406 | 44 | DB | 400 | ab 20,84 € |
|
10016780 (DZ3832-0030DO) |
DO | 305 | 42 | DZ | 300 | ab 20,88 € |
|
10016804 (DZ3832-0035TR) |
TR | 356 | 43 | DZ | 350 | ab 20,95 € |
|
10016800 (DZ3832-0055HDSC) |
HDSC | 559 | 45 | DZ | 550 | ab 21,01 € |
|
10016699 (DB3832-0060SC) |
SC | 610 | 45 | DB | 600 | ab 21,10 € |
|
10218559 (DB3832-0045EC-B) |
EC | 457 | 45 | DB | 450 | ab 21,13 € |
|
10204869 (DZ3832-0035DO) |
DO | 356 | 49 | DZ | 350 | ab 21,16 € |
|
10016794 (DZ3832-0065SC) |
SC | 660 | 44 | DZ | 650 | ab 21,38 € |
|
10016805 (DZ3832-0040TR) |
TR | 406 | 44 | DZ | 400 | ab 21,38 € |
|
10218569 (DZ3832-0055EC-B) |
EC | 559 | 45 | DZ | 550 | ab 21,39 € |
|
10016742 (DW3832-0030TR) |
TR | 305 | 42 | DW | 300 | ab 21,60 € |
|
10218560 (DB3832-0050EC-B) |
EC | 508 | 45 | DB | 500 | ab 21,64 € |
|
10016684 (DB3832-0070) |
1. Basisversion | 711 | 43 | DB | 700 | ab 21,66 € |
|
10016733 (DW3832-0070) |
1. Basisversion | 711 | 43 | DW | 700 | ab 21,66 € |
|
10204870 (DZ3832-0040DO) |
DO | 406 | 44 | DZ | 400 | ab 21,67 € |
|
10016700 (DB3832-0065SC) |
SC | 660 | 44 | DB | 650 | ab 21,70 € |
|
10016801 (DZ3832-0060HDSC) |
HDSC | 610 | 45 | DZ | 600 | ab 21,87 € |
|
10016743 (DW3832-0035TR) |
TR | 356 | 43 | DW | 350 | ab 21,90 € |
|
10016806 (DZ3832-0045TR) |
TR | 457 | 45 | DZ | 450 | ab 21,90 € |
|
10016781 (DZ3832-0045DO) |
DO | 457 | 45 | DZ | 450 | ab 22,18 € |
|
10016744 (DW3832-0040TR) |
TR | 406 | 44 | DW | 400 | ab 22,35 € |
|
10016802 (DZ3832-0065HDSC) |
HDSC | 660 | 44 | DZ | 650 | ab 22,46 € |
|
10218561 (DB3832-0055EC-B) |
EC | 559 | 45 | DB | 550 | ab 22,49 € |
|
10016812 (DZ3832-0030HDTR) |
HDTR | 305 | 42 | DZ | 300 | ab 22,52 € |
|
10218570 (DZ3832-0060EC-B) |
EC | 610 | 45 | DZ | 600 | ab 22,52 € |
|
10016807 (DZ3832-0050TR) |
TR | 508 | 45 | DZ | 500 | ab 22,56 € |
|
10016782 (DZ3832-0050DO) |
DO | 508 | 45 | DZ | 500 | ab 22,89 € |
|
10016813 (DZ3832-0035HDTR) |
HDTR | 356 | 43 | DZ | 350 | ab 22,89 € |
|
10016745 (DW3832-0045TR) |
TR | 457 | 45 | DW | 450 | ab 22,97 € |
|
10218571 (DZ3832-0065EC-B) |
EC | 660 | 44 | DZ | 650 | ab 23,06 € |
|
10016814 (DZ3832-0040HDTR) |
HDTR | 406 | 44 | DZ | 400 | ab 23,34 € |
|
10016746 (DW3832-0050TR) |
TR | 508 | 45 | DW | 500 | ab 23,64 € |
|
10218562 (DB3832-0060EC-B) |
EC | 610 | 45 | DB | 600 | ab 23,64 € |
|
10016808 (DZ3832-0055TR) |
TR | 559 | 45 | DZ | 550 | ab 23,79 € |
|
10016815 (DZ3832-0045HDTR) |
HDTR | 457 | 45 | DZ | 450 | ab 23,79 € |
|
10218563 (DB3832-0065EC-B) |
EC | 660 | 44 | DB | 650 | ab 24,25 € |
|
10218572 (DZ3832-0070EC-B) |
EC | 711 | 43 | DZ | 700 | ab 24,25 € |
|
10016816 (DZ3832-0050HDTR) |
HDTR | 508 | 45 | DZ | 500 | ab 24,56 € |
|
10016783 (DZ3832-0055DO) |
DO | 559 | 45 | DZ | 550 | ab 24,59 € |
|
10016809 (DZ3832-0060TR) |
TR | 610 | 45 | DZ | 600 | ab 24,65 € |
|
10016747 (DW3832-0055TR) |
TR | 559 | 45 | DW | 550 | ab 24,96 € |
|
10016784 (DZ3832-0060DO) |
DO | 610 | 50 | DZ | 600 | ab 25,05 € |
|
10218564 (DB3832-0070EC-B) |
EC | 711 | 43 | DB | 700 | ab 25,44 € |
|
10016810 (DZ3832-0065TR) |
TR | 660 | 44 | DZ | 650 | ab 25,47 € |
|
10016712 (DH3832-0025) |
1. Basisversion | 243 | 41 | DH | 250 | ab 25,50 € |
|
10016817 (DZ3832-0055HDTR) |
HDTR | 559 | 45 | DZ | 550 | ab 25,76 € |
|
10016748 (DW3832-0060TR) |
TR | 610 | 45 | DW | 600 | ab 25,88 € |
|
10016785 (DZ3832-0065DO) |
DO | 660 | 44 | DZ | 650 | ab 25,93 € |
|
10016713 (DH3832-0030) |
1. Basisversion | 305 | 42 | DH | 300 | ab 26,18 € |
|
10016714 (DH3832-0035) |
1. Basisversion | 356 | 43 | DH | 350 | ab 26,48 € |
|
10016749 (DW3832-0065TR) |
TR | 660 | 44 | DW | 650 | ab 26,70 € |
|
10016818 (DZ3832-0060HDTR) |
HDTR | 610 | 45 | DZ | 600 | ab 26,70 € |
|
10016711 (DH3832-0020) |
1. Basisversion | 203 | 40 | DH | 199 | ab 26,80 € |
|
10016715 (DH3832-0040) |
1. Basisversion | 406 | 44 | DH | 400 | ab 26,88 € |
|
10016811 (DZ3832-0070TR) |
TR | 711 | 43 | DZ | 700 | ab 27,22 € |
|
10016716 (DH3832-0045) |
1. Basisversion | 457 | 45 | DH | 450 | ab 27,35 € |
|
10016819 (DZ3832-0065HDTR) |
HDTR | 660 | 44 | DZ | 650 | ab 27,60 € |
|
10016786 (DZ3832-0070DO) |
DO | 711 | 43 | DZ | 700 | ab 27,77 € |
|
10016717 (DH3832-0050) |
1. Basisversion | 508 | 45 | DH | 500 | ab 27,98 € |
|
10016710 (DH3832-0015) |
1. Basisversion | 140 | 39 | DH | 148 | ab 28,13 € |
|
10016750 (DW3832-0070TR) |
TR | 711 | 43 | DW | 700 | ab 28,53 € |
|
10016718 (DH3832-0055) |
1. Basisversion | 559 | 45 | DH | 550 | ab 29,19 € |
|
10016820 (DZ3832-0070HDTR) |
HDTR | 711 | 43 | DZ | 700 | ab 29,35 € |
|
10016719 (DH3832-0060) |
1. Basisversion | 610 | 45 | DH | 600 | ab 29,97 € |
|
10016720 (DH3832-0065) |
1. Basisversion | 660 | 44 | DH | 650 | ab 30,86 € |
|
10016721 (DH3832-0070) |
1. Basisversion | 711 | 43 | DH | 700 | ab 32,45 € |
|
10016767 (DZ3832-0050AA-2) |
AA | 508 | 45 | DZ | 500 | Auf Anfrage |
|
10218567 (DZ3832-0045EC-B) |
EC | 457 | 45 | DZ | 450 | Auf Anfrage |
Produktgalerie überspringen
Ähnliche Produkte
Accuride DZ63335-2 Aufsteckwinkel für Schienen der Baureihe 3732-35 und 3832-35, DZ – Stahl verzinkt, hell passiviert
3,88 €
LE70002Aufsteckwinkel für Schienen der Baureihe 2109, 2132, 3732 & 3832Option für Boden / PlattenmontageDZ für helle OberflächeMaterial:DB – Stahl verzinkt, schwarz passiviertDW – Stahl verzinkt, weiß passiviertDZ – Stahl verzinkt, hell passiviertBitte passende Teleskopschienen-Type und Längen beachten.
Accuride DZ3832-0035EC-D Teleskopschienen mit Soft-Close, 100% Vollauszug, 12,7x45,7, SL 350,TR 310, 43kg, hell verzinkt
27,17 €
Hochwertige Easy Soft-Close Schubladenschiene DZ3832-EC-D mit 45 kg Tragkraft für leichte Anwendungen. Vollauszug und 12,7 mm Schiene für langlebige Funktionalität.Eigenschaften:• Gedämpfter Selbsteinzug (EC - Easy Soft-Close)• Lastwert bis 45 kg pro Paar • Vollauszug • 12,7 mm Schienendicke • Frontschnelltrennung • Einhalterung in geschlossener Position • Einstellnocken für Schublade (3,2 mm) • Nicht für Flachmontage geeignet • Temperatur +10 °C bis +40 °C Material:DZ – Stahl verzinkt, hell passiviert (12 Stunden Salzsprühtest)
