Produktnummer:
10021985
Herstellernummer:
DZ7957-0024-2
Hersteller:
Accuride

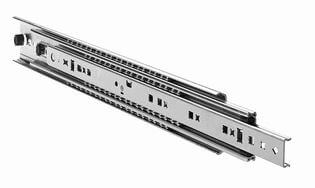

Accuride DZ7957-0024-2 Teleskopschienen, 100% Vollauszug 19,1x70,8, SL 609,6,TR 609,6, 160kg, hell verzinkt
Auszuglänge mm (TR):
609,6
Material:
Stahl
Schienenlänge (SL) mm:
609,6
Produktnummer:
10021985
Accuride DZ7957 Schwerlast Teleskopschienen für breite Schubladen, 100% Vollauszug 19,1x70,8, 160kg
Beschreibung
LE70002 Schwerlast Teleskopschienen, Auszugsschiene für schwere Belastung
Lastwert bis 160kg, Vollauszug, Passend für Schubladenbreiten bis 1000mm.
Lastwert bis 160kg, Vollauszug, 19,1mm Schienendicke, Passend für Schubladenbreiten bis 1000mm, Frontschnelltrennung, Optionale Winkelzubehörsätze für diverse Montagemöglichkeiten
Hinweis:
Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.
Lastwert bis 160kg, Vollauszug, Passend für Schubladenbreiten bis 1000mm.
Lastwert bis 160kg, Vollauszug, 19,1mm Schienendicke, Passend für Schubladenbreiten bis 1000mm, Frontschnelltrennung, Optionale Winkelzubehörsätze für diverse Montagemöglichkeiten
Hinweis:
Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.

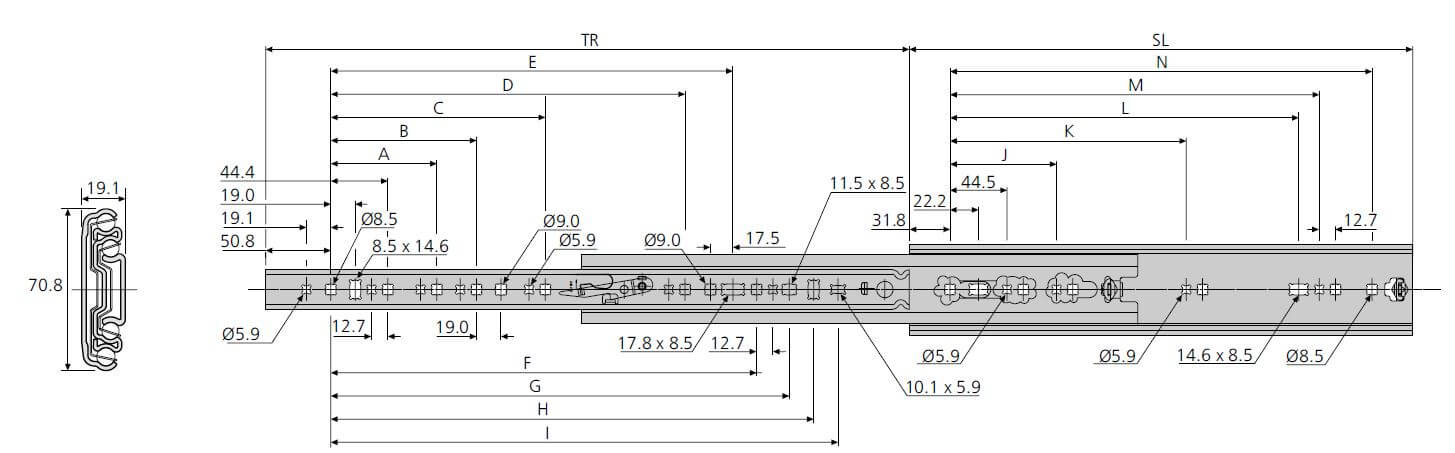

Eigenschaften
| A mm: | 108 |
|---|---|
| Auszuglänge mm (TR): | 609,6 |
| B (mm): | 171,5 |
| C [mm]: | - |
| D mm: | - |
| E [mm]: | 379,5 |
| F mm: | 439,8 |
| G mm: | 465,2 |
| H mm: | 484,2 |
| I mm: | 503,3 |
| J mm: | - |
| K mm: | - |
| L (mm): | 489 |
| L kg: | 160 |
| Material: | Stahl |
| M mm: | 505 |
| N mm: | 546,1 |

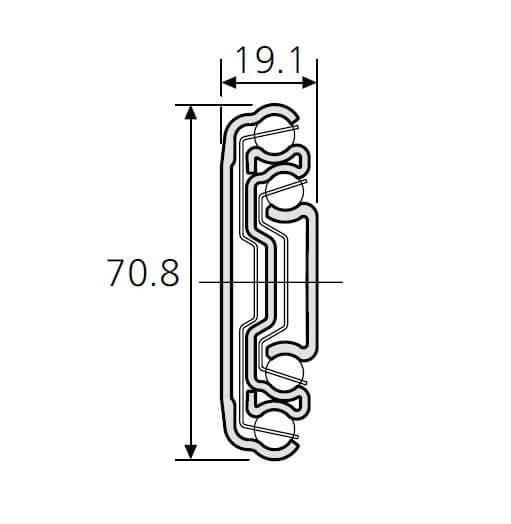

| Profil H x B: | 19,1 x 70,8 |
| Schienenlänge (SL) mm: | 609,6 |
| Verkauf: | Paarweise |
| W kg: | 4,84 |
Bitte einloggen, um CAD-Daten herunterladen zu können.
| Variante | Auszuglänge mm (TR) | Material | Schienenlänge (SL) mm | Preis |
|---|---|---|---|---|
|
10021979 (DZ7957-0012-2) |
304,8 | Stahl | 304,8 | ab 39,99 € |
|
10021980 (DZ7957-0014-2) |
355,6 | Stahl | 355,6 | ab 43,34 € |
|
10021981 (DZ7957-0016-2) |
406,4 | Stahl | 406,4 | ab 46,73 € |
|
10021982 (DZ7957-0018-2) |
457,2 | Stahl | 457,2 | ab 50,03 € |
|
10021983 (DZ7957-0020-2) |
508 | Stahl | 508 | ab 53,47 € |
|
10021984 (DZ7957-0022-2) |
558,8 | Stahl | 558,8 | ab 56,90 € |
|
10021985 (DZ7957-0024-2) |
609,6 | Stahl | 609,6 | ab 60,31 € |
|
10021986 (DZ7957-0026-2) |
660,4 | Stahl | 660,4 | ab 63,17 € |
|
10021987 (DZ7957-0028-2) |
711,2 | Stahl | 711,2 | ab 67,03 € |
|
10021988 (DZ7957-0030-2) |
762 | Stahl | 762 | ab 70,98 € |
|
10021989 (DZ7957-0032-2) |
812,8 | Stahl | 812,8 | ab 73,82 € |
|
10021990 (DZ7957-0034-2) |
863,6 | Stahl | 863,6 | ab 77,04 € |
|
10021991 (DZ7957-0036-2) |
914,4 | Stahl | 914,4 | ab 144,26 € |
