Produktnummer: 10302764

Herstellernummer: 564839

Hersteller: AMF

AMF 6203SP140 Einbau-Spannmodul, pneumatisch Einschraubversion, Größe SP140, Haltekraft 500N

D: 15 Einzugs-/Verschlusskraft bis (N): 235 Größe (Nr): SP140 M: M13 x 0,5 max. Haltekraft N: 500

Einzugs-/Verschlusskraft bis (N)

Größe (Nr)

max. Haltekraft N

Produktanfrage

Anrede

Vorname*

Nachname*

Firma*

Telefonnummer

E-Mail-Adresse*

Nachricht

Die mit einem Stern (*) markierten Felder sind Pflichtfelder.

AMF 6203SP Einbau-Spannmodul, pneumatisch Einschraubversion

Öffnen pneumatisch.
Betriebsdruck Öffnen: min. 6 bar - max. 12 bar.
Deckel und Kolben gehärtet.
Wiederholgenauigkeit < 0,02 mm.

Anwendung:

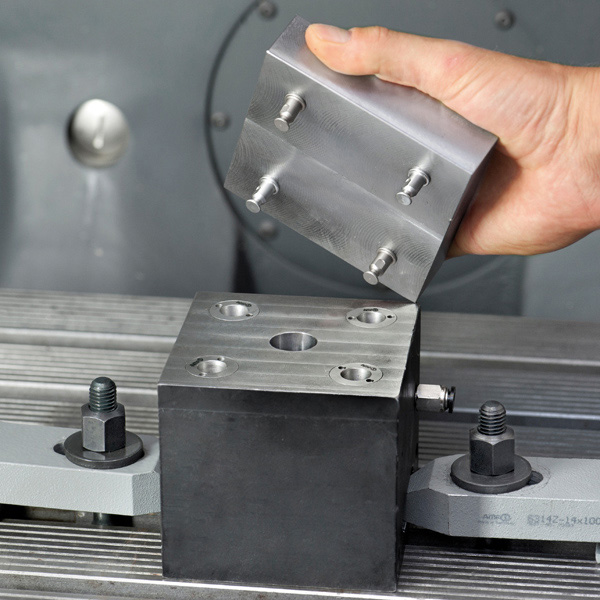

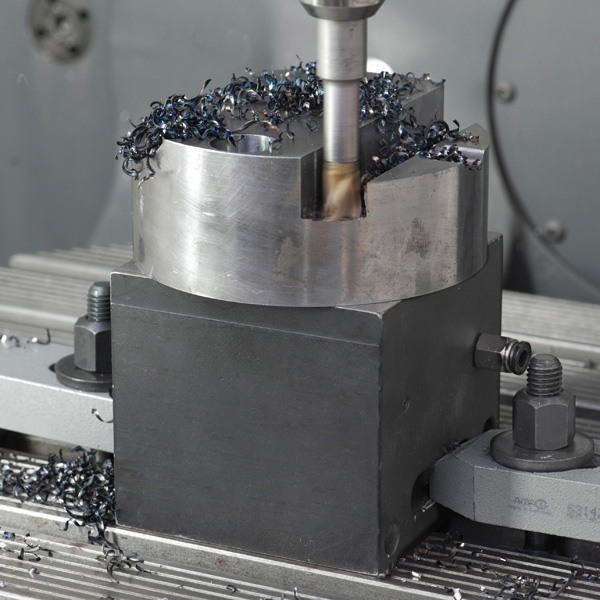

Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.

Hinweis:
Das Einbau-Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieses wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt).
Das Spannmodul hat einen Anschluss:
1x pneum. Öffnen (1).
Zur einfachen Montage empfehlen wir das Montagewerkzeug Größe 140 Best.-Nr. 564843 und das Montagewerkzeug Größe 150 Best.-Nr. 565395.
* Bitte beachten Sie die Montageanleitung.

Auf Anfrage:
- Einbauzeichnungen

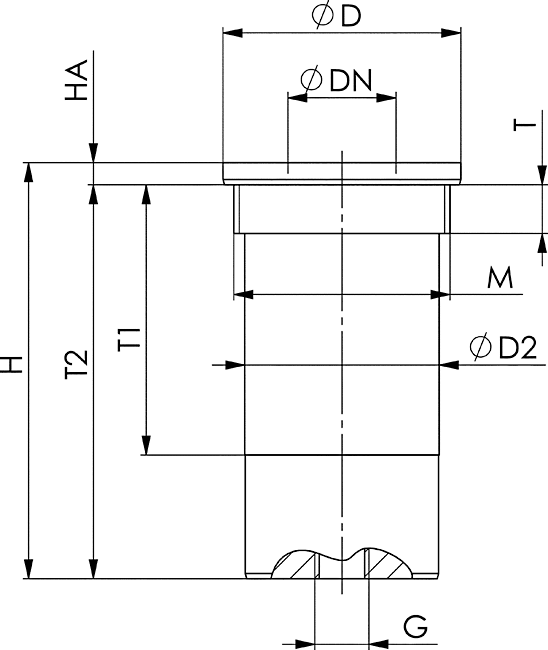

D:	15
Einzugs-/Verschlusskraft bis (N):	235
Größe (Nr):	SP140
M:	M13 x 0,5
max. Haltekraft N:	500

Variante	D	max. Haltekraft N	Größe (Nr)	Einzugs-/Verschlusskraft bis (N)	M	Preis

10302764 (564839)	15	500	SP140	235	M13 x 0,5	Auf Anfrage
10302765 (427286)	22	6000	SP150	70	M20 x 1,5	Auf Anfrage
