Produktnummer:
10228536
Herstellernummer:
373381
Hersteller:
AMF

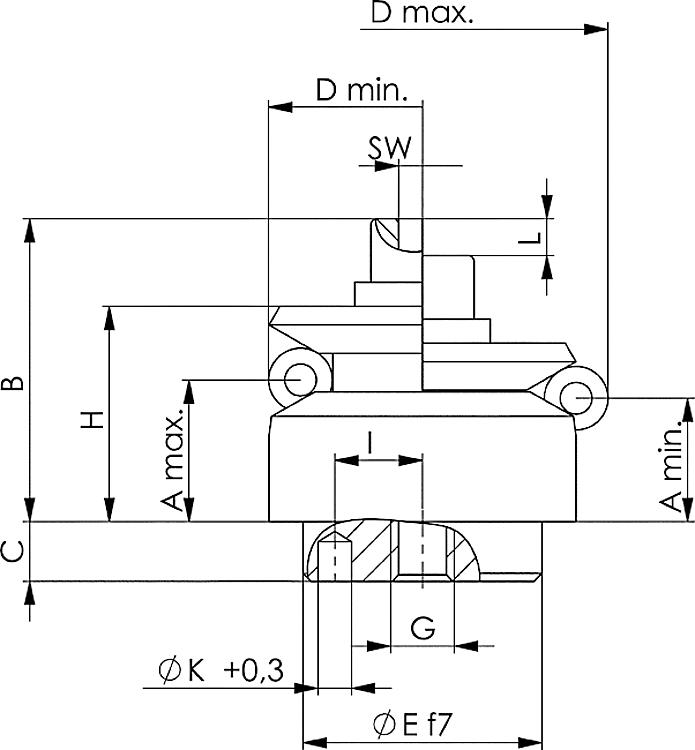

AMF 6383ZEK-22 Zentrierspanner mit Kugel, D min.: 22,5, D max.: 26,5, H: 19,8, P: 4,5 kN
A max.:
14,2
A min.:
13,0
D max.:
26,5
D min.:
22,5
Gewicht:
60 g
H:
19,8
P:
4,5 kN
Produktnummer:
10228536

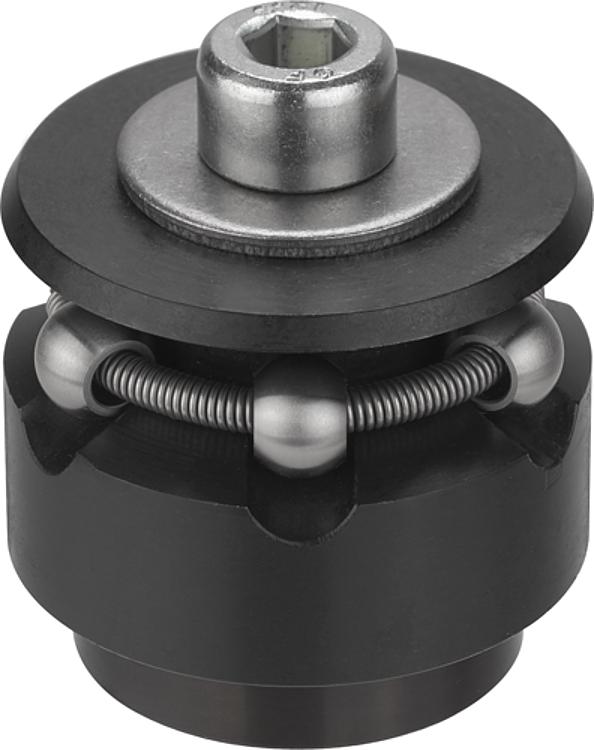

LE 6383ZEK Zentrierspanner mit Kugel
Beschreibung
Zentrierspanner mit Kugel Bedienbar von oben.
Wiederholgenauigkeit ±0,025 mm
Rundlaufgenauigkeit ±0,050 mm
Wiederholgenauigkeit ±0,025 mm
Rundlaufgenauigkeit ±0,050 mm
Eigenschaften
| A max.: | 14,2 |
|---|---|
| A min.: | 13,0 |
| D max.: | 26,5 |
| D min.: | 22,5 |
| Gewicht: | 60 g |
| H: | 19,8 |
| P: | 4,5 kN |
| Variante | A max. | A min. | D max. | D min. | Gewicht | H | P | Preis |
|---|---|---|---|---|---|---|---|---|
|
10228528 (373449) |
28,3 | 23,7 | 86,5 | 70,5 | 1270 g | 46,1 | 10,0 kN | ab 1.030,00 € |
|
10228532 (373456) |
30,2 | 25,7 | 102,5 | 86,5 | 1785 g | 51,0 | 12,5 kN | ab 1.130,00 € |
|
10228534 (373357) |
4,2 | 3,0 | 14,2 | 11,7 | 18 g | 10,0 | 0,5 kN | ab 416,00 € |
|
10228538 (373365) |
9,8 | 8,6 | 18,5 | 14,5 | 20 g | 14,5 | 3,5 kN | ab 442,00 € |
|
10228537 (373373) |
11,6 | 10,4 | 22,5 | 18,5 | 40 g | 16,5 | 4,0 kN | ab 490,00 € |
|
10228536 (373381) |
14,2 | 13,0 | 26,5 | 22,5 | 60 g | 19,8 | 4,5 kN | ab 544,00 € |
|
10228535 (373399) |
14,2 | 13,0 | 30,5 | 26,5 | 86 g | 19,8 | 4,5 kN | ab 602,00 € |
|
10228533 (373407) |
14,2 | 11,9 | 38,5 | 30,5 | 125 g | 23,1 | 4,5 kN | ab 656,00 € |
|
10228531 (373415) |
17,8 | 15,5 | 46,5 | 38,5 | 235 g | 27,2 | 6,5 kN | ab 721,00 € |
|
10228530 (373423) |
18,0 | 15,7 | 54,5 | 46,5 | 325 g | 27,2 | 6,5 kN | ab 897,00 € |
|
10228529 (373431) |
23,7 | 19,1 | 70,5 | 54,5 | 655 g | 40,6 | 8,0 kN | ab 959,00 € |
