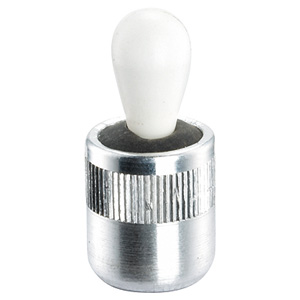

EH 22150 Seitendruckstücke glatt mit Abdichtung
Artikelnummer: 10205698
Hersteller: Halder
Herstellerartikelnummer: 22150.0110
Artikel ist in 20 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

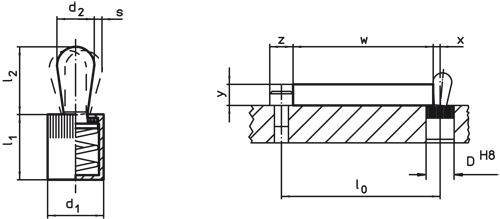

Werkstoff: Hülse: Aluminium, silber passiviert Stift: Stahl, einsatzgehärtet galvanisch verzinkt, Thermoplast POM, weiß Feder: Federstahldraht Dichtung: CR Kennzeichnung: Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt Hinweis: Verwendung zum Positionieren und Andrücken mit Abdichtung gegen Späne und Schmutz. Montage durch Einpressen. Temperatureinsatzbereich: mit Stahlstift bis max. 110 °C; mit Kunststoffstift bis max. 80 °C. Formel zum Berechnen des Achsabstands für die Montagebohrung: l0 = z/2 + w + x l0 = Achsabstand, y = Werkstückhöhe, w = Werkstücklänge, x = Koordinatenmaß, z = Anschlagdurchmesser. Berechnung Maß x für Werkstücke die größer sind als l2 - d2/2: x = d2/2 - s Berechnung Maß x für Werkstücke die kleiner sind als l2 - d2/2: x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Eigenschaften
| Ausführung : | Stahlstift |
| .d2 : | 3 |
| .d1 : | 6 |
| .l2 (mm) : | 4 |
| Gewicht (g) : | 0,6 |
| Federkraft F max. N~ : | 10 |
| .l1 -1 : | 7 |
| .s +/- : | 0,5 |
| .x y=1 : | 0,8 |
| .x y=2 : | 1,0 |
| .x y=3 : | 1,0 |
| .x y=4,5 : | 1,0 |
| .x y=6 : | 1,0 |
| .x y=8 : | 1,0 |
Artikelvarianten
| Variante | Ausführung | .d2 | .d1 | Federkraft F max. N~ | Preis |
|---|---|---|---|---|---|
| Stahlstift | 3 | 6 | 10 |
5,25 €
|
|
| Stahlstift | 3 | 6 | 20 |
5,25 €
|
|
| Stahlstift | 3 | 6 | 40 |
5,25 €
|
|
| Stahlstift | 5 | 10 | 20 |
5,56 €
|
|
| Stahlstift | 5 | 10 | 50 |
5,56 €
|
|
| Stahlstift | 5 | 10 | 100 |
5,56 €
|
|
| Stahlstift | 6 | 10 | 40 |
5,99 €
|
|
| Stahlstift | 6 | 10 | 75 |
5,99 €
|
|
| Stahlstift | 6 | 10 | 150 |
5,99 €
|
|
| Stahlstift | 8 | 12 | 50 |
6,42 €
|
|
| Stahlstift | 8 | 12 | 100 |
6,42 €
|
|
| Stahlstift | 8 | 12 | 200 |
6,42 €
|
|
| Stahlstift | 10 | 16 | 100 |
6,90 €
|
|
| Stahlstift | 10 | 16 | 200 |
6,90 €
|
|
| Stahlstift | 10 | 16 | 300 |
6,90 €
|
|
| Kunststoffstift | 3 | 6 | 10 |
5,15 €
|
|
| Kunststoffstift | 5 | 10 | 20 |
5,56 €
|
|
| Kunststoffstift | 6 | 10 | 40 |
5,99 €
|
|
| Kunststoffstift | 8 | 12 | 50 |
6,42 €
|
|
| Kunststoffstift | 10 | 16 | 100 |
6,90 €
|
Dazu passende Produkte
| Artikelnr. | Bezeichnung | Preis | |
|---|---|---|---|
|
EH 22150 Montagewerkzeug für Seitendruckstücke glatt |
10,70 €
|
|
|
EH 22150 Exzenter für Seitendruckstücke, glatt |
19,96 €
|
