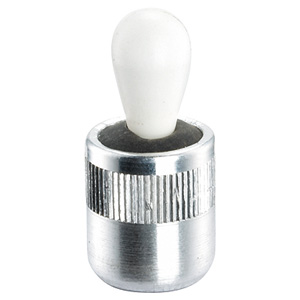

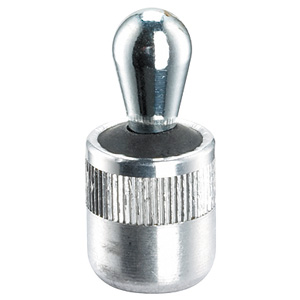

Halder 22150.0165 Seitendruckstück glatt mit Abdichtung, Ø 10 x Ø 6 / 40 N, Kunststoffstift
Ausführung:
Kunststoffstift
Federkraft F max. N~:
40
d1:
10
d2:
6
| Anzahl | Stückpreis |
|---|---|
| Bis 69 |
6,00 €*
|
| Bis 97 |
5,40 €*
|
| Bis 125 |
4,80 €*
|
| Ab 126 |
4,42 €*
|
Produktnummer:
10205715
EH 22150 Seitendruckstücke glatt mit Abdichtung
Beschreibung

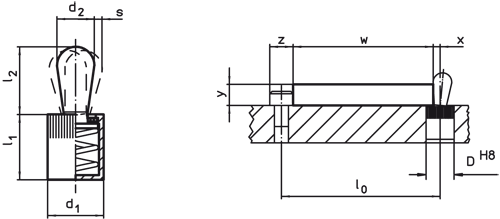

Werkstoff: Hülse: Aluminium, silber passiviert Stift: Stahl, einsatzgehärtet galvanisch verzinkt, Thermoplast POM, weiß Feder: Federstahldraht Dichtung: CR Kennzeichnung: Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt Hinweis: Verwendung zum Positionieren und Andrücken mit Abdichtung gegen Späne und Schmutz. Montage durch Einpressen. Temperatureinsatzbereich: mit Stahlstift bis max. 110 °C; mit Kunststoffstift bis max. 80 °C. Formel zum Berechnen des Achsabstands für die Montagebohrung: l0 = z/2 + w + x l0 = Achsabstand, y = Werkstückhöhe, w = Werkstücklänge, x = Koordinatenmaß, z = Anschlagdurchmesser. Berechnung Maß x für Werkstücke die größer sind als l2 - d2/2: x = d2/2 - s Berechnung Maß x für Werkstücke die kleiner sind als l2 - d2/2: x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Eigenschaften
| Ausführung: | Kunststoffstift |
|---|---|
| Federkraft F max. N~: | 40 |
| Gewicht (g): | 1,6 |
| d1: | 10 |
| d2: | 6 |
| l1 -1: | 12 |
| l2 (mm): | 10 |
| s +/-: | 1,0 |
| x y=1: | - |
| x y=2: | - |
| x y=3: | - |
| x y=4,5: | 1,7 |
| x y=6: | 1,9 |
| x y=8: | 1,9 |
Dokumente
1
| Variante | d1 | d2 | Federkraft F max. N~ | Ausführung | Preis |
|---|---|---|---|---|---|
|
10205698 (22150.0110) |
6 | 3 | 10 | Stahlstift | ab 5,35 € |
|
10205699 (22150.0111) |
6 | 3 | 20 | Stahlstift | ab 5,35 € |
|
10205700 (22150.0112) |
6 | 3 | 40 | Stahlstift | ab 5,35 € |
|
10205713 (22150.0150) |
6 | 3 | 10 | Kunststoffstift | ab 5,35 € |
|
10205701 (22150.0120) |
10 | 5 | 20 | Stahlstift | ab 5,65 € |
|
10205702 (22150.0121) |
10 | 5 | 50 | Stahlstift | ab 5,65 € |
|
10205703 (22150.0122) |
10 | 5 | 100 | Stahlstift | ab 5,65 € |
|
10205714 (22150.0160) |
10 | 5 | 20 | Kunststoffstift | ab 5,65 € |
|
10205704 (22150.0125) |
10 | 6 | 40 | Stahlstift | ab 6,00 € |
|
10205705 (22150.0126) |
10 | 6 | 75 | Stahlstift | ab 6,00 € |
|
10205706 (22150.0127) |
10 | 6 | 150 | Stahlstift | ab 6,00 € |
|
10205715 (22150.0165) |
10 | 6 | 40 | Kunststoffstift | ab 6,00 € |
|
10205707 (22150.0130) |
12 | 8 | 50 | Stahlstift | ab 6,50 € |
|
10205708 (22150.0131) |
12 | 8 | 100 | Stahlstift | ab 6,50 € |
|
10205709 (22150.0132) |
12 | 8 | 200 | Stahlstift | ab 6,50 € |
|
10205716 (22150.0170) |
12 | 8 | 50 | Kunststoffstift | ab 6,50 € |
|
10205710 (22150.0140) |
16 | 10 | 100 | Stahlstift | ab 6,95 € |
|
10205711 (22150.0141) |
16 | 10 | 200 | Stahlstift | ab 6,95 € |
|
10205712 (22150.0142) |
16 | 10 | 300 | Stahlstift | ab 6,95 € |
|
10205717 (22150.0180) |
16 | 10 | 100 | Kunststoffstift | ab 6,95 € |
