EH 22150 Seitendruckstücke mit Gewinde ohne Abdichtung
Artikelnummer: 10205722
Hersteller: Halder
Herstellerartikelnummer: 22150.0310
Artikel ist in 36 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 6,50 € |
| 65 | 5,85 € |
| 91 | 5,20 € |
| 117 | 4,79 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

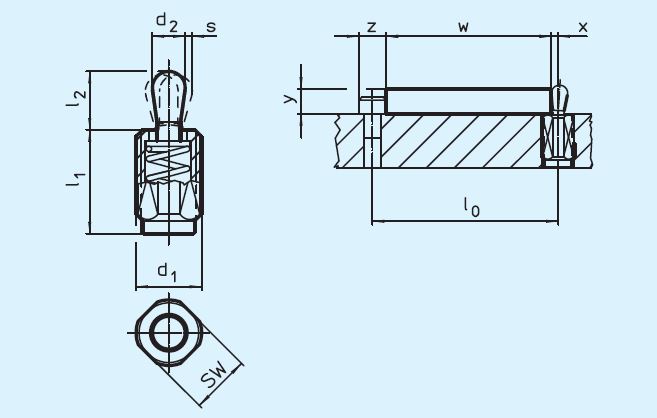

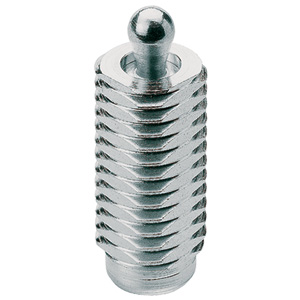

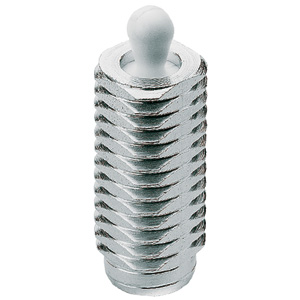

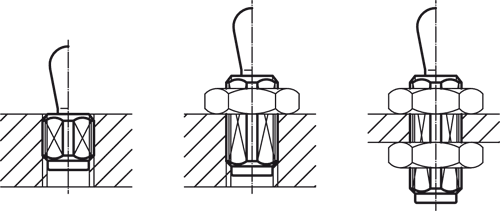

Werkstoff: Hülse: Stahl, galvanisch verzinkt Stift: Stahl, einsatzgehärtet galvanisch verzinkt, Thermoplast POM, weiß Feder: Federstahldraht Kennzeichnung: Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt Hinweis: Verwendung zum Positionieren und Andrücken. Montage durch Einschrauben mit Montagewerkzeug. Temperatureinsatzbereich: mit Stahlstift bis max. 250 °C; mit Kunststoffstift bis max. 80 °C. Formel zum Berechnen des Achsabstands für die Montagebohrung: l0 = z/2 + w + x l0 = Achsabstand, y = Werkstückhöhe, w = Werkstücklänge, x = Koordinatenmaß, z = Anschlagdurchmesser. Berechnung Maß x für Werkstücke die größer sind als l2 - d2/2: x = d2/2 - s Berechnung Maß x für Werkstücke die kleiner sind als l2 - d2/2: x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Eigenschaften
| d2 : | 5 |
| d1 : | M12 |
| l2 (mm) : | 6,7 |
| SW : | 10 |
| Gewicht (g) : | 4,0 |
| Federkraft F max. N~ : | 20 |
| .s +/- : | 0,8 |
| .l1 -1,5 : | 11,5 |
Artikelvarianten
| Variante | d1 | Federkraft F max. N~ | Preis |
|---|---|---|---|
| M12 | 20 |
ab 4,79 €
|
|
| M12 | 50 |
ab 4,79 €
|
|
| M12 | 100 |
ab 4,79 €
|
|
| M12 | 20 |
ab 5,05 €
|
|
| M12 | 50 |
ab 5,05 €
|
|
| M12 | 100 |
ab 5,05 €
|
|
| M12 | 20 |
ab 5,19 €
|
|
| M12 | 50 |
ab 5,19 €
|
|
| M12 | 100 |
ab 5,19 €
|
|
| M12 | 40 |
ab 5,05 €
|
|
| M12 | 75 |
ab 5,05 €
|
|
| M12 | 150 |
ab 5,05 €
|
|
| M12 | 40 |
ab 5,19 €
|
|
| M12 | 75 |
ab 5,19 €
|
|
| M12 | 150 |
ab 5,19 €
|
|
| M12 | 40 |
ab 5,42 €
|
|
| M12 | 75 |
ab 5,42 €
|
|
| M12 | 150 |
ab 5,42 €
|
|
| M18 x 1,5 | 100 |
ab 5,53 €
|
|
| M18 x 1,5 | 200 |
ab 5,53 €
|
|
| M18 x 1,5 | 300 |
ab 5,53 €
|
|
| M18 x 1,5 | 100 |
ab 5,97 €
|
|
| M18 x 1,5 | 200 |
ab 5,97 €
|
|
| M18 x 1,5 | 300 |
ab 5,97 €
|
|
| M18 x 1,5 | 100 |
ab 6,45 €
|
|
| M18 x 1,5 | 200 |
ab 6,45 €
|
|
| M18 x 1,5 | 300 |
ab 6,45 €
|
|
| M12 | 20 |
ab 4,79 €
|
|
| M12 | 40 |
ab 5,05 €
|
|
| M12 | 20 |
ab 5,05 €
|
|
| M12 | 40 |
ab 5,19 €
|
|
| M12 | 20 |
ab 5,19 €
|
|
| M12 | 40 |
ab 5,42 €
|
|
| M18 x 1,5 | 100 |
ab 5,53 €
|
|
| M18 x 1,5 | 100 |
ab 5,97 €
|
|
| M18 x 1,5 | 100 |
ab 6,45 €
|
Dazu passende Produkte
| Artikelnr. | Bezeichnung | Preis | |
|---|---|---|---|
|

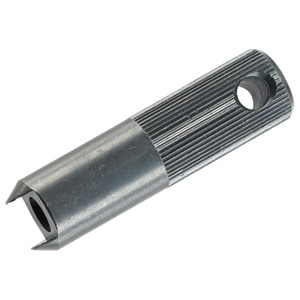

EH 22150 Montagewerkzeug für Seitendruckstücke mit Gewinde |
