Produktnummer:
10205725
Hersteller:
Halder

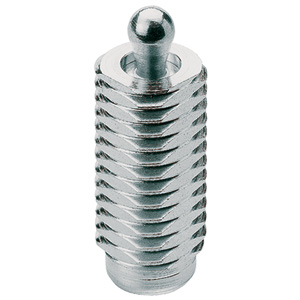

Halder 22150.0314 Seitendruckstück mit Gewinde und Stahlstift, ohne Abdichtung M 12 x 19,0 / 20 N
Federkraft F max. N~:
20
d1:
M12
| Anzahl | Stückpreis |
|---|---|
| Bis 61 |
6,85 €*
|
| Bis 85 |
6,17 €*
|
| Bis 110 |
5,48 €*
|
| Ab 111 |
5,05 €*
|
Produktnummer:
10205725
EH 22150 Seitendruckstücke mit Gewinde ohne Abdichtung
Beschreibung

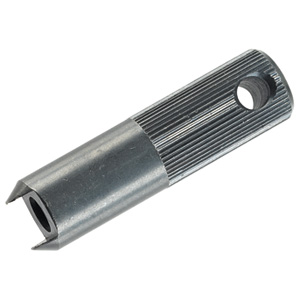

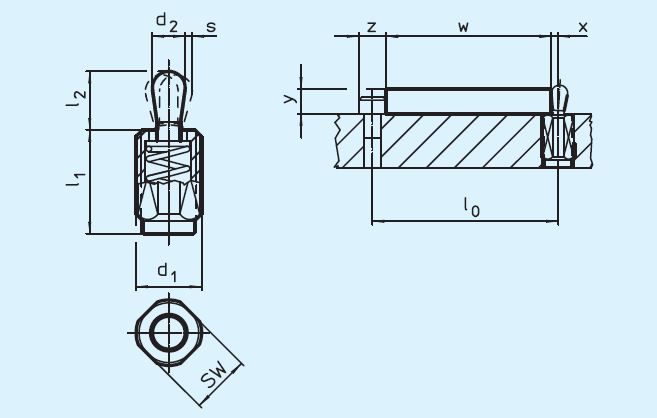

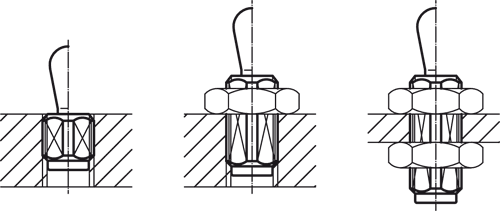

Werkstoff: Hülse: Stahl, galvanisch verzinkt Stift: Stahl, einsatzgehärtet galvanisch verzinkt, Thermoplast POM, weiß Feder: Federstahldraht Kennzeichnung: Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt Hinweis: Verwendung zum Positionieren und Andrücken. Montage durch Einschrauben mit Montagewerkzeug. Temperatureinsatzbereich: mit Stahlstift bis max. 250 °C; mit Kunststoffstift bis max. 80 °C. Formel zum Berechnen des Achsabstands für die Montagebohrung: l0 = z/2 + w + x l0 = Achsabstand, y = Werkstückhöhe, w = Werkstücklänge, x = Koordinatenmaß, z = Anschlagdurchmesser. Berechnung Maß x für Werkstücke die größer sind als l2 - d2/2: x = d2/2 - s Berechnung Maß x für Werkstücke die kleiner sind als l2 - d2/2: x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Eigenschaften
| Federkraft F max. N~: | 20 |
|---|---|
| Gewicht (g): | 5,9 |
| SW: | 10 |
| d1: | M12 |
| d2: | 5 |
| l1 -1,5: | 19 |
| l2 (mm): | 6,7 |
| s +/-: | 0,8 |
Dokumente
2
| Variante | d1 | Federkraft F max. N~ | Preis |
|---|---|---|---|
|
10205722 (22150.0310) |
M12 | 20 | ab 6,50 € |
|
10205723 (22150.0311) |
M12 | 50 | ab 6,50 € |
|
10205724 (22150.0312) |
M12 | 100 | ab 6,50 € |
|
10205749 (22150.0370) |
M12 | 20 | ab 6,50 € |
|
10205725 (22150.0314) |
M12 | 20 | ab 6,85 € |
|
10205726 (22150.0315) |
M12 | 50 | ab 6,85 € |
|
10205727 (22150.0316) |
M12 | 100 | ab 6,85 € |
|
10205731 (22150.0330) |
M12 | 40 | ab 6,85 € |
|
10205732 (22150.0331) |
M12 | 75 | ab 6,85 € |
|
10205733 (22150.0332) |
M12 | 150 | ab 6,85 € |
|
10205750 (22150.0373) |
M12 | 40 | ab 6,85 € |
|
10205751 (22150.0375) |
M12 | 20 | ab 6,85 € |
|
10205728 (22150.0318) |
M12 | 20 | ab 7,05 € |
|
10205729 (22150.0319) |
M12 | 50 | ab 7,05 € |
|
10205730 (22150.0320) |
M12 | 100 | ab 7,05 € |
|
10205734 (22150.0334) |
M12 | 40 | ab 7,05 € |
|
10205735 (22150.0335) |
M12 | 75 | ab 7,05 € |
|
10205736 (22150.0336) |
M12 | 150 | ab 7,05 € |
|
10205752 (22150.0380) |
M12 | 40 | ab 7,05 € |
|
10205753 (22150.0383) |
M12 | 20 | ab 7,05 € |
|
10205737 (22150.0338) |
M12 | 40 | ab 7,35 € |
|
10205738 (22150.0339) |
M12 | 75 | ab 7,35 € |
|
10205739 (22150.0340) |
M12 | 150 | ab 7,35 € |
|
10205754 (22150.0385) |
M12 | 40 | ab 7,35 € |
|
10205740 (22150.0350) |
M18 x 1,5 | 100 | ab 7,50 € |
|
10205741 (22150.0351) |
M18 x 1,5 | 200 | ab 7,50 € |
|
10205742 (22150.0352) |
M18 x 1,5 | 300 | ab 7,50 € |
|
10205755 (22150.0390) |
M18 x 1,5 | 100 | ab 7,50 € |
|
10205743 (22150.0354) |
M18 x 1,5 | 100 | ab 8,10 € |
|
10205744 (22150.0355) |
M18 x 1,5 | 200 | ab 8,10 € |
|
10205745 (22150.0356) |
M18 x 1,5 | 300 | ab 8,10 € |
|
10205756 (22150.0393) |
M18 x 1,5 | 100 | ab 8,10 € |
|
10205746 (22150.0358) |
M18 x 1,5 | 100 | ab 8,75 € |
|
10205747 (22150.0359) |
M18 x 1,5 | 200 | ab 8,75 € |
|
10205748 (22150.0360) |
M18 x 1,5 | 300 | ab 8,75 € |
|
10205757 (22150.0395) |
M18 x 1,5 | 100 | ab 8,75 € |
