NLM 03107 Aufnahmebolzen mit Kugelansatz abgeflacht Form C
Artikelnummer: 10107010
Hersteller: Norelem
Herstellerartikelnummer: 03107-082
Artikel ist in 17 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
LE70183 Die Aufnahmebolzen mit Kugelansatz erleichtern den Fügevorgang, da sie fügegerecht gestaltet sind. Die Klemmneigung, auch Schubladeneffekt genannt, die durch schräges Aufsetzen des Fügeteils oder durch nicht in der Bolzenachse wirkende Kräfte beim Aufschieben hervorgerufen wird, wird durch den Kugelansatz und die sich anschließende Fügeschräge minimiert (siehe auch Fügeschema 03108 Form B).
Werkstoff: Werkzeugstahl oder Edelstahl 1.4305.
Ausführung: Stahl gehärtet und geschliffen. Edelstahl geschliffen und kolsterisiert.

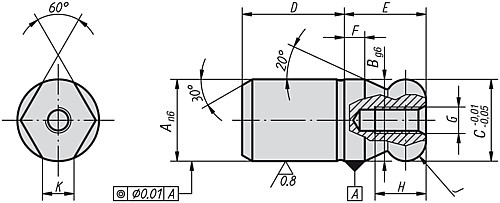

Eigenschaften
| A : | 8 |
| B : | 8 |
| Material : | Stahl |
| D : | 10 |
| H : | 6 |
| C : | 8 |
| F : | 2 |
| E : | 8 |
| G : | M3 |
| Gewicht ca. kg : | 0,005 |
| K : | 1,9 |
| J : | R 2 |
Artikelvarianten
| Variante | A | Material | Preis |
|---|---|---|---|
| 8 | Stahl |
17,88 €
|
|
| 10 | Stahl |
18,49 €
|
|
| 12 | Stahl |
19,09 €
|
|
| 16 | Stahl |
20,57 €
|
|
| 20 | Stahl |
24,95 €
|
|
| 25 | Stahl |
27,96 €
|
|
| 30 | Stahl |
35,75 €
|
|
| 40 | Stahl |
73,31 €
|
|
| 50 | Stahl |
99,86 €
|
|
| 8 | Edelstahl |
22,24 €
|
|
| 10 | Edelstahl |
23,06 €
|
|
| 12 | Edelstahl |
24,75 €
|
|
| 16 | Edelstahl |
27,28 €
|
|
| 20 | Edelstahl |
40,92 €
|
|
| 6 | Stahl |
15,61 €
|
|
| 6 | Edelstahl |
19,46 €
|
|
| 5 | Edelstahl |
17,32 €
|
