Produktnummer:
10107022
Herstellernummer:
03107-5162
Hersteller:
Norelem

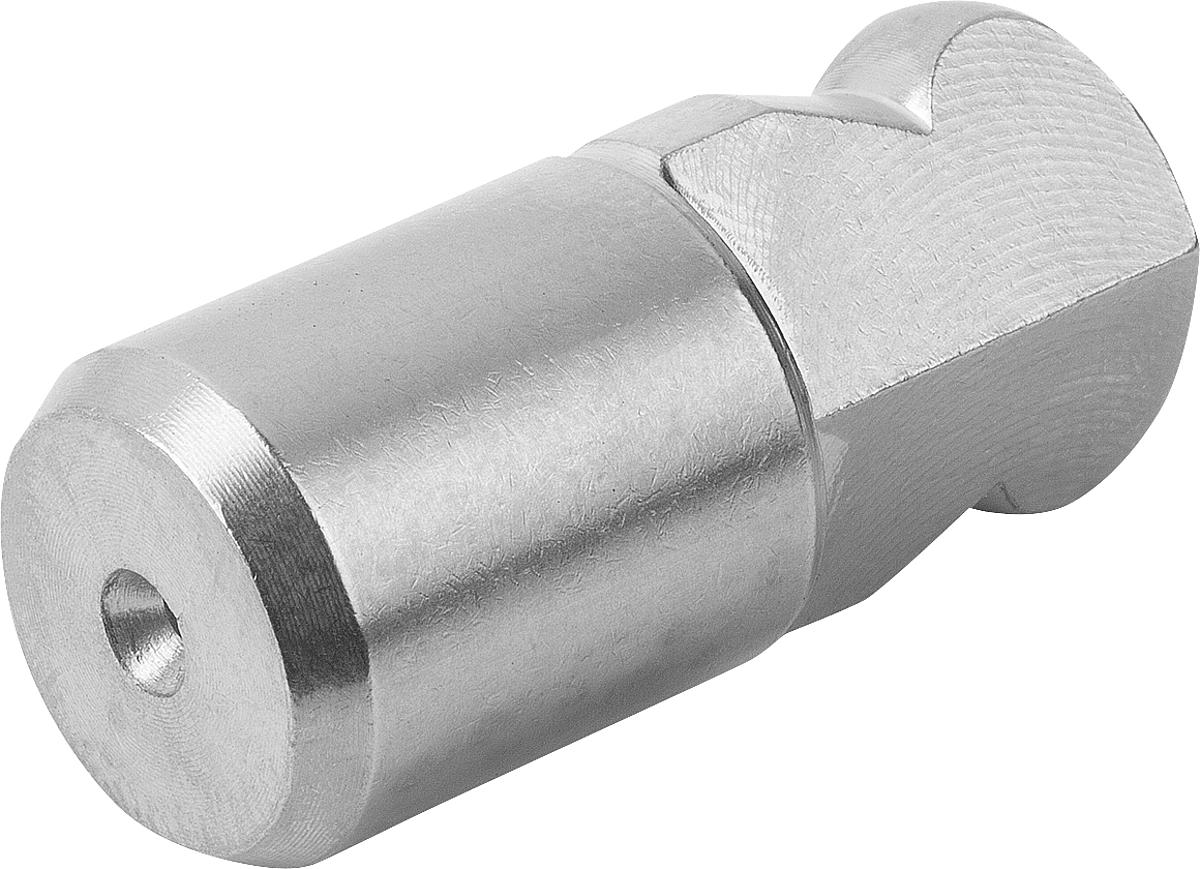

Norelem 03107-5162 AUFNAHMEBOLZEN A=16 FORM C EDELSTAHL, MIT KUGELANSATZ ABG
A:
16
Material:
Edelstahl
Produktnummer:
10107022
NLM 03107 Aufnahmebolzen mit Kugelansatz abgeflacht Form C
Beschreibung
LE70183 Die Aufnahmebolzen mit Kugelansatz erleichtern den Fügevorgang, da sie fügegerecht gestaltet sind. Die Klemmneigung, auch Schubladeneffekt genannt, die durch schräges Aufsetzen des Fügeteils oder durch nicht in der Bolzenachse wirkende Kräfte beim Aufschieben hervorgerufen wird, wird durch den Kugelansatz und die sich anschließende Fügeschräge minimiert (siehe auch Fügeschema 03108 Form B).
Werkstoff: Werkzeugstahl oder Edelstahl 1.4305.
Ausführung: Stahl gehärtet und geschliffen. Edelstahl geschliffen und kolsterisiert.
Werkstoff: Werkzeugstahl oder Edelstahl 1.4305.
Ausführung: Stahl gehärtet und geschliffen. Edelstahl geschliffen und kolsterisiert.
Eigenschaften
| A: | 16 |
|---|---|
| B: | 16 |
| C: | 16 |
| D: | 20 |
| E: | 16 |
| F: | 4 |
| G: | M5 |
| Gewicht ca. kg: | 0,044 |
| H: | 10 |
| J: | R 4 |
| K: | 4,3 |
| Material: | Edelstahl |
Dokumente
1
| Variante | A | Material | Preis |
|---|---|---|---|
|
10240467 (03107-062) |
6 | Stahl | ab 16,06 € |
|
10295502 (03107-5052) |
5 | Edelstahl | ab 17,82 € |
|
10107010 (03107-082) |
8 | Stahl | ab 18,40 € |
|
10107011 (03107-102) |
10 | Stahl | ab 19,03 € |
|
10107012 (03107-122) |
12 | Stahl | ab 19,64 € |
|
10259578 (03107-5062) |
6 | Edelstahl | ab 20,02 € |
|
10107013 (03107-162) |
16 | Stahl | ab 21,17 € |
|
10107019 (03107-5082) |
8 | Edelstahl | ab 22,88 € |
|
10107020 (03107-5102) |
10 | Edelstahl | ab 23,73 € |
|
10107021 (03107-5122) |
12 | Edelstahl | ab 25,47 € |
|
10107014 (03107-202) |
20 | Stahl | ab 25,67 € |
|
10107022 (03107-5162) |
16 | Edelstahl | ab 28,07 € |
|
10107015 (03107-252) |
25 | Stahl | ab 28,77 € |
|
10107016 (03107-302) |
30 | Stahl | ab 36,79 € |
|
10107023 (03107-5202) |
20 | Edelstahl | ab 42,11 € |
|
10107017 (03107-402) |
40 | Stahl | ab 75,44 € |
|
10107018 (03107-502) |
50 | Stahl | ab 102,76 € |
