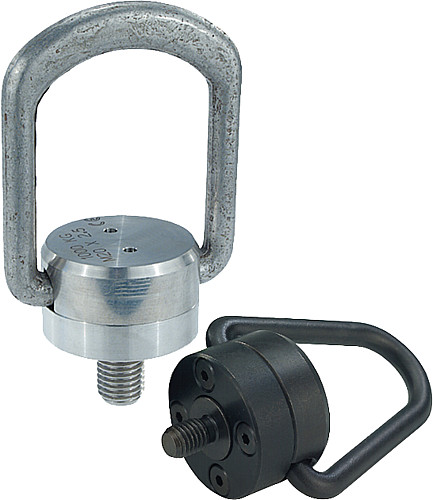

NLM 07770 Drehlastbügel

Artikelnummer: 10115946
Hersteller: Norelem
Herstellerartikelnummer: 07770-10

Artikel ist in 10 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

66,21 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Vergütungsstahl und Edelstahl.

Ausführung:
Stahl brüniert, Edelstahl blank.

Bestellbeispiel:
nlm Drehlastbügel 07770-10
Montageschlüssel 07770-101

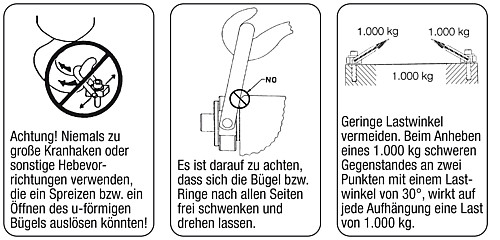

Hinweis Drehlastbügel:
Keine Abstandsscheiben zwischen Buchsenflansch und Auflagefläche verwenden.
Zulässigen Senkdurchmesser (D2) der Gewindeschutzsenkung beachten.
Die Schrauben sind mit dem angegebenen Drehmoment festzuziehen und in regelmäßigen Zeitabständen zu prüfen bzw. nachzuziehen. Nach der Montage ist zu überprüfen, ob sich der Bügel in alle Richtungen frei schwenken und drehen läßt.
Vorsichtig anheben, Stoßbelastungen vermeiden.
Die auf dem Bügel eingestanzte Tragfähigkeit darf nicht überschritten werden.
Sicherheitsdatenblatt gegen Aufpreis lieferbar.

Hinweis Montageschlüssel:
- Montageschlüssel in vorhandene Bohrungen des Drehlastbügels einstecken.
- Mit einem Drehmomentschlüssel den Drehlastbügel mit dem empfohlenen Anziehdrehmoment befestigen.
- Zulässigen Senkdurchmesser der Gewindeschutzsenkung beachten.

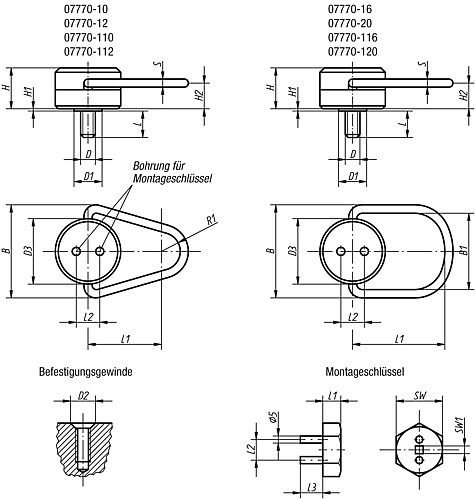

Eigenschaften

B : 66,7
Material : Stahl
D : M10
H : 27,8
L : 14,6
H1 : 1,2
D3 : 44,5
D2 : 13
L1 : 50,8
S : 7,9
D1 : 19,1
H2 : 17,9
Gewicht ca. kg : 0,375
L2 : 16,3
B1 : -
R1 : 12,7
max. Tragfähigkeit kg : 500
.empf. Anziehdrehmoment Nm : 10


Artikelvarianten

Variante B Material D H L H1 D3 D2 L1 S D1 H2 Gewicht ca. kg L2 B1 R1 max. Tragfähigkeit kg .empf. Anziehdrehmoment Nm Preis
66,7 Stahl M10 27,8 14,6 1,2 44,5 13 50,8 7,9 19,1 17,9 0,375 16,3 - 12,7 500 10
66,21 €
66,7 Stahl M12 27,8 19,1 1,2 44,5 16 50,8 7,9 19,1 17,9 0,379 16,3 - 12,7 700 25
56,73 €
96,8 Stahl M16 38,5 23,8 0,8 63,5 19 88,9 12,7 22,2 22,6 1,248 23,1 70 - 1500 50
95,40 €
96,8 Stahl M20 38,5 30,2 0,8 63,5 22 88,9 12,7 25,4 22,6 1,290 23,1 70 - 2000 80
211,30 €
66,7 Edelstahl M10 27,8 14,6 1,2 44,5 13 50,8 7,9 19,1 17,9 0,375 16,3 - 12,7 250 10
200,21 €
66,7 Edelstahl M12 27,8 19,1 1,2 44,5 16 50,8 7,9 19,1 17,9 0,379 16,3 - 12,7 350 25
200,21 €
96,8 Edelstahl M16 38,5 23,8 0,8 63,5 19 88,9 12,7 22,2 22,6 1,248 23,1 70 - 750 50
241,16 €
96,8 Edelstahl M20 38,5 30,2 0,8 63,5 22 88,9 12,7 25,4 22,6 1,290 23,1 70 - 1000 80
298,81 €
- - - - - - - 13 16 14 - - - - 16,3 - - - 10 25
20,99 €
- - - - - - - 19 22 16,5 - - - - 23,1 - - - 50 80
26,02 €
