Produktnummer:
10115948
Herstellernummer:
07770-16
Hersteller:
Norelem

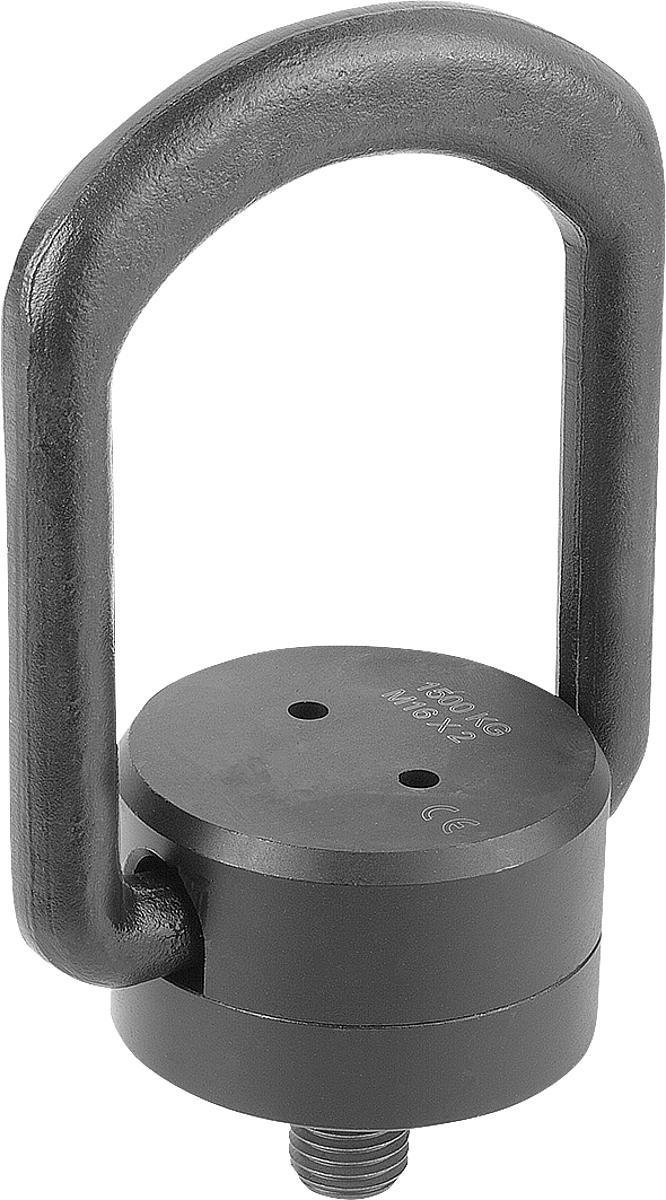

Norelem 07770-16 DREHLASTBÜGEL D=M16
B:
96,8
B1:
70
D:
M16
D1:
22,2
D2:
19
D3:
63,5
Gewicht ca. kg:
1,248
H:
38,5
H1:
0,8
H2:
22,6
L:
23,8
L1:
88,9
L2:
23,1
Material:
Stahl
R1:
-
S:
12,7
empf. Anziehdrehmoment Nm:
50
max. Tragfähigkeit kg:
1500
Produktnummer:
10115948
NLM 07770 Drehlastbügel
Beschreibung
Werkstoff:
Vergütungsstahl und Edelstahl.
Ausführung:
Stahl brüniert, Edelstahl blank.
Bestellbeispiel:
nlm Drehlastbügel 07770-10
Montageschlüssel 07770-101
Hinweis Drehlastbügel:
Keine Abstandsscheiben zwischen Buchsenflansch und Auflagefläche verwenden.
Zulässigen Senkdurchmesser (D2) der Gewindeschutzsenkung beachten.
Die Schrauben sind mit dem angegebenen Drehmoment festzuziehen und in regelmäßigen Zeitabständen zu prüfen bzw. nachzuziehen. Nach der Montage ist zu überprüfen, ob sich der Bügel in alle Richtungen frei schwenken und drehen läßt.
Vorsichtig anheben, Stoßbelastungen vermeiden.
Die auf dem Bügel eingestanzte Tragfähigkeit darf nicht überschritten werden.
Sicherheitsdatenblatt gegen Aufpreis lieferbar.
Hinweis Montageschlüssel:
- Montageschlüssel in vorhandene Bohrungen des Drehlastbügels einstecken.
- Mit einem Drehmomentschlüssel den Drehlastbügel mit dem empfohlenen Anziehdrehmoment befestigen.
- Zulässigen Senkdurchmesser der Gewindeschutzsenkung beachten.
Vergütungsstahl und Edelstahl.
Ausführung:
Stahl brüniert, Edelstahl blank.
Bestellbeispiel:
nlm Drehlastbügel 07770-10
Montageschlüssel 07770-101
Hinweis Drehlastbügel:
Keine Abstandsscheiben zwischen Buchsenflansch und Auflagefläche verwenden.
Zulässigen Senkdurchmesser (D2) der Gewindeschutzsenkung beachten.
Die Schrauben sind mit dem angegebenen Drehmoment festzuziehen und in regelmäßigen Zeitabständen zu prüfen bzw. nachzuziehen. Nach der Montage ist zu überprüfen, ob sich der Bügel in alle Richtungen frei schwenken und drehen läßt.
Vorsichtig anheben, Stoßbelastungen vermeiden.
Die auf dem Bügel eingestanzte Tragfähigkeit darf nicht überschritten werden.
Sicherheitsdatenblatt gegen Aufpreis lieferbar.
Hinweis Montageschlüssel:
- Montageschlüssel in vorhandene Bohrungen des Drehlastbügels einstecken.
- Mit einem Drehmomentschlüssel den Drehlastbügel mit dem empfohlenen Anziehdrehmoment befestigen.
- Zulässigen Senkdurchmesser der Gewindeschutzsenkung beachten.
Eigenschaften

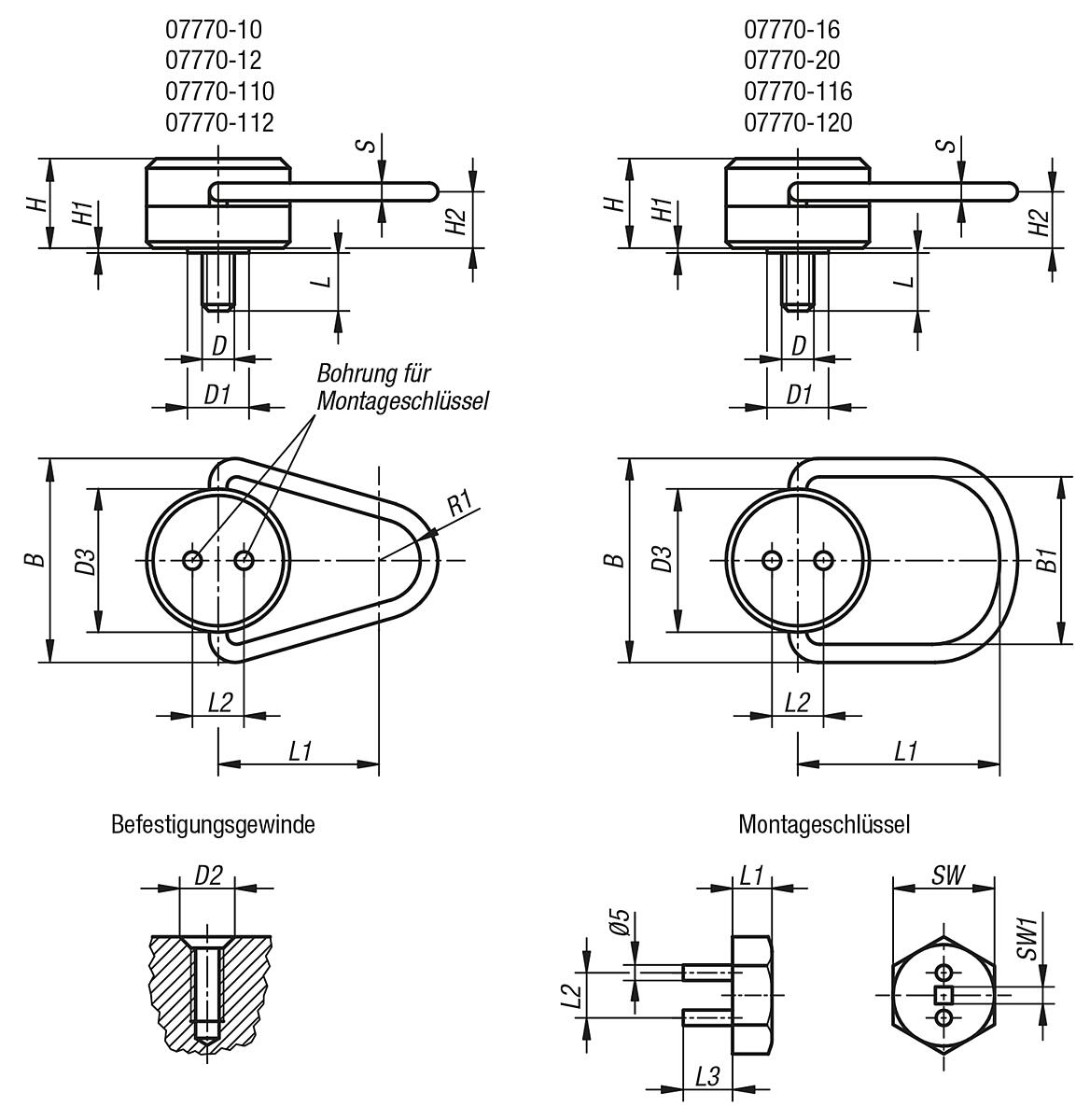

| B: | 96,8 |
|---|---|
| B1: | 70 |
| D: | M16 |
| D1: | 22,2 |
| D2: | 19 |
| D3: | 63,5 |
| Gewicht ca. kg: | 1,248 |
| H: | 38,5 |
| H1: | 0,8 |
| H2: | 22,6 |
| L: | 23,8 |
| L1: | 88,9 |
| L2: | 23,1 |
| Material: | Stahl |
| R1: | - |
| S: | 12,7 |
| empf. Anziehdrehmoment Nm: | 50 |
| max. Tragfähigkeit kg: | 1500 |
Dokumente
1
| Variante | B | B1 | D | D1 | D2 | D3 | Gewicht ca. kg | H | H1 | H2 | L | L1 | L2 | Material | R1 | S | empf. Anziehdrehmoment Nm | max. Tragfähigkeit kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10115954 (07770-101) |
- | - | - | 13 16 | - | - | - | - | - | 14 | 16,3 | - | - | 10 25 | - | ab 21,60 € | |||
|
10115955 (07770-201) |
- | - | - | 19 22 | - | - | - | - | - | 16,5 | 23,1 | - | - | 50 80 | - | ab 26,77 € | |||
|
10115947 (07770-12) |
66,7 | - | M12 | 19,1 | 16 | 44,5 | 0,379 | 27,8 | 1,2 | 17,9 | 19,1 | 50,8 | 16,3 | Stahl | 12,7 | 7,9 | 25 | 700 | ab 58,38 € |
|
10115946 (07770-10) |
66,7 | - | M10 | 19,1 | 13 | 44,5 | 0,375 | 27,8 | 1,2 | 17,9 | 14,6 | 50,8 | 16,3 | Stahl | 12,7 | 7,9 | 10 | 500 | ab 68,13 € |
|
10115948 (07770-16) |
96,8 | 70 | M16 | 22,2 | 19 | 63,5 | 1,248 | 38,5 | 0,8 | 22,6 | 23,8 | 88,9 | 23,1 | Stahl | - | 12,7 | 50 | 1500 | ab 98,17 € |
|
10115950 (07770-110) |
66,7 | - | M10 | 19,1 | 13 | 44,5 | 0,375 | 27,8 | 1,2 | 17,9 | 14,6 | 50,8 | 16,3 | Edelstahl | 12,7 | 7,9 | 10 | 250 | ab 206,02 € |
|
10115951 (07770-112) |
66,7 | - | M12 | 19,1 | 16 | 44,5 | 0,379 | 27,8 | 1,2 | 17,9 | 19,1 | 50,8 | 16,3 | Edelstahl | 12,7 | 7,9 | 25 | 350 | ab 206,02 € |
|
10115949 (07770-20) |
96,8 | 70 | M20 | 25,4 | 22 | 63,5 | 1,290 | 38,5 | 0,8 | 22,6 | 30,2 | 88,9 | 23,1 | Stahl | - | 12,7 | 80 | 2000 | ab 217,43 € |
|
10115952 (07770-116) |
96,8 | 70 | M16 | 22,2 | 19 | 63,5 | 1,248 | 38,5 | 0,8 | 22,6 | 23,8 | 88,9 | 23,1 | Edelstahl | - | 12,7 | 50 | 750 | ab 248,15 € |
|
10115953 (07770-120) |
96,8 | 70 | M20 | 25,4 | 22 | 63,5 | 1,290 | 38,5 | 0,8 | 22,6 | 30,2 | 88,9 | 23,1 | Edelstahl | - | 12,7 | 80 | 1000 | ab 307,48 € |
