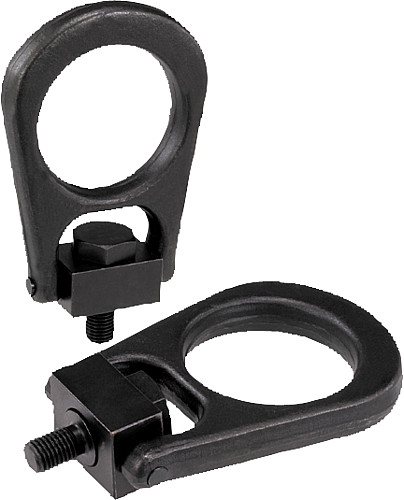

NLM 07774 Drehlastbügel

Artikelnummer: 10115961
Hersteller: Norelem
Herstellerartikelnummer: 07774-08

Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

84,18 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Vergütungsstahl.

Ausführung:
brüniert.

Bestellbeispiel:
nlm 07774-10

Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 5-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen.
Jedem Lastbügel ist ein Sicherheitsdatenblatt für die Installation beigelegt.
Keine Abstandsscheiben zwischen Buchsenflansch und Auflagefläche verwenden.
Die Schrauben sind mit dem angegebenen Drehmoment festzuziehen und in regelmäßigen Zeitabständen zu prüfen bzw. nachzuziehen. Nach der Montage ist zu überprüfen, ob sich der Bügel in alle Richtungen frei schwenken und drehen läßt.
Vorsichtig anheben, Stoßbelastungen vermeiden.
Die auf dem Bügel eingestanzte Tragfähigkeit darf nicht überschritten werden.

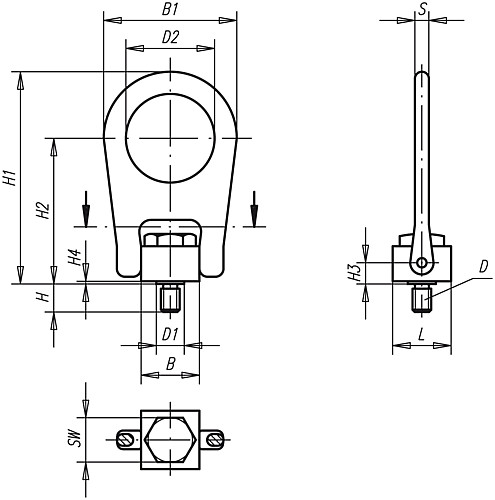

Eigenschaften

B : 25,4
D : M8
H : 12
L : 25,4
H1 : 91,3
H3 : 8,7
D2 : 38,1
S : 6,3
D1 : 12,7
SW : 19
H2 : 62,7
B1 : 57,2
H4 : 1,2
Anziehdrehmoment Nm : 10
max. Tragfähigkeit kg : 400


Artikelvarianten

Variante B D H L H1 H3 D2 S D1 SW H2 B1 H4 Anziehdrehmoment Nm max. Tragfähigkeit kg Preis
25,4 M8 12 25,4 91,3 8,7 38,1 6,3 12,7 19 62,7 57,2 1,2 10 400
84,18 €
25,4 M10 15 25,4 91,3 8,7 38,1 6,3 12,7 19 62,7 57,2 1,2 17 450
88,27 €
50,8 M12 18 38,1 161,9 14,3 76,2 19 25,4 32 101,6 112,7 1,6 37 1050
100,56 €
50,8 M16 24 38,1 161,9 14,3 76,2 19 25,4 32 101,6 112,7 1,6 80 1900
106,91 €
50,8 M20 30 38,1 161,9 14,3 76,2 19 25,4 32 101,6 112,7 1,6 134 2150
112,72 €
