Produktnummer:
10115964
Herstellernummer:
07774-16
Hersteller:
Norelem

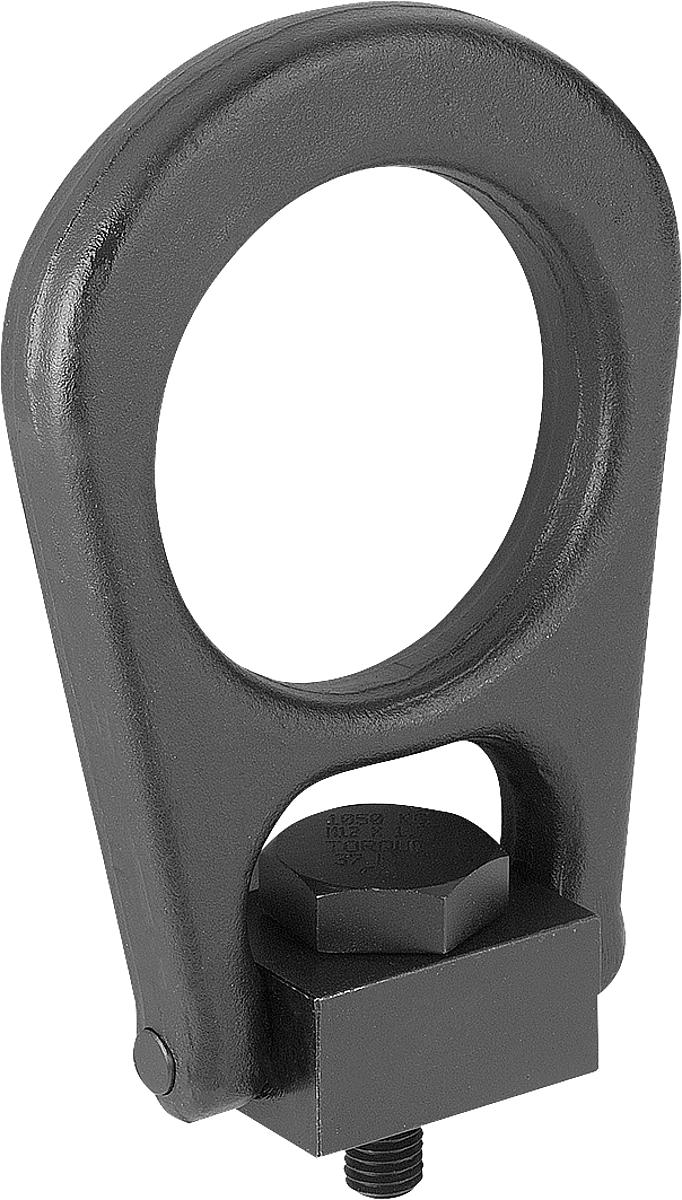

Norelem 07774-16 DREHLASTBÜGEL

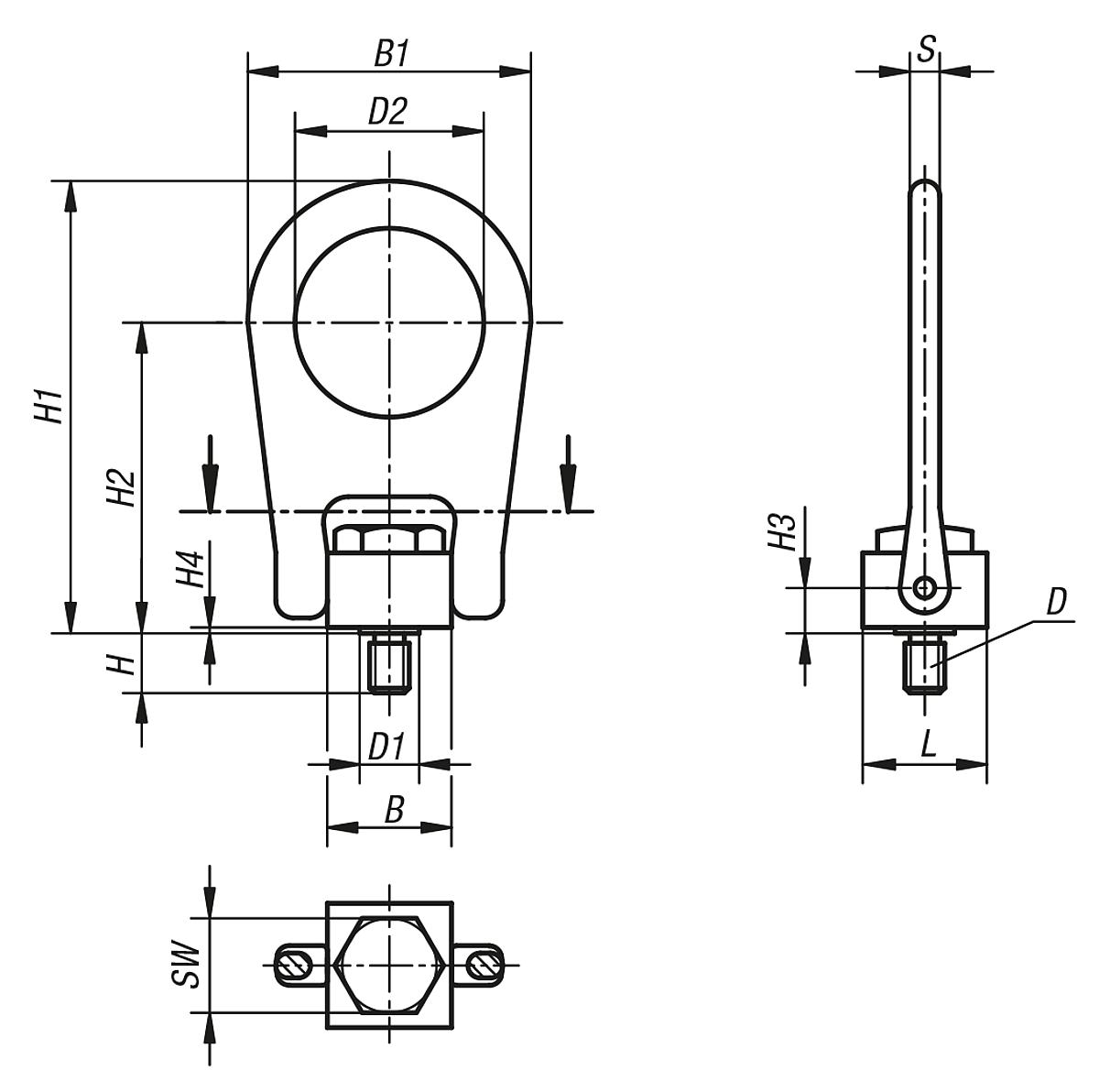

Anziehdrehmoment Nm:
80
B:
50,8
B1:
112,7
D:
M16
D1:
25,4
D2:
76,2
H:
24
H1:
161,9
H2:
101,6
H3:
14,3
H4:
1,6
L:
38,1
S:
19
SW:
32
max. Tragfähigkeit kg:
1900
Produktnummer:
10115964
NLM 07774 Drehlastbügel
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07774-10
Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 5-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen.
Jedem Lastbügel ist ein Sicherheitsdatenblatt für die Installation beigelegt.
Keine Abstandsscheiben zwischen Buchsenflansch und Auflagefläche verwenden.
Die Schrauben sind mit dem angegebenen Drehmoment festzuziehen und in regelmäßigen Zeitabständen zu prüfen bzw. nachzuziehen. Nach der Montage ist zu überprüfen, ob sich der Bügel in alle Richtungen frei schwenken und drehen läßt.
Vorsichtig anheben, Stoßbelastungen vermeiden.
Die auf dem Bügel eingestanzte Tragfähigkeit darf nicht überschritten werden.
Vergütungsstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07774-10
Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 5-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen.
Jedem Lastbügel ist ein Sicherheitsdatenblatt für die Installation beigelegt.
Keine Abstandsscheiben zwischen Buchsenflansch und Auflagefläche verwenden.
Die Schrauben sind mit dem angegebenen Drehmoment festzuziehen und in regelmäßigen Zeitabständen zu prüfen bzw. nachzuziehen. Nach der Montage ist zu überprüfen, ob sich der Bügel in alle Richtungen frei schwenken und drehen läßt.
Vorsichtig anheben, Stoßbelastungen vermeiden.
Die auf dem Bügel eingestanzte Tragfähigkeit darf nicht überschritten werden.
Eigenschaften
| Anziehdrehmoment Nm: | 80 |
|---|---|
| B: | 50,8 |
| B1: | 112,7 |
| D: | M16 |
| D1: | 25,4 |
| D2: | 76,2 |
| H: | 24 |
| H1: | 161,9 |
| H2: | 101,6 |
| H3: | 14,3 |
| H4: | 1,6 |
| L: | 38,1 |
| S: | 19 |
| SW: | 32 |
| max. Tragfähigkeit kg: | 1900 |
Dokumente
1
| Variante | Anziehdrehmoment Nm | B | B1 | D | D1 | D2 | H | H1 | H2 | H3 | H4 | L | S | SW | max. Tragfähigkeit kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10115961 (07774-08) |
10 | 25,4 | 57,2 | M8 | 12,7 | 38,1 | 12 | 91,3 | 62,7 | 8,7 | 1,2 | 25,4 | 6,3 | 19 | 400 | ab 86,62 € |
|
10115962 (07774-10) |
17 | 25,4 | 57,2 | M10 | 12,7 | 38,1 | 15 | 91,3 | 62,7 | 8,7 | 1,2 | 25,4 | 6,3 | 19 | 450 | ab 90,83 € |
|
10115963 (07774-12) |
37 | 50,8 | 112,7 | M12 | 25,4 | 76,2 | 18 | 161,9 | 101,6 | 14,3 | 1,6 | 38,1 | 19 | 32 | 1050 | ab 103,48 € |
|
10115964 (07774-16) |
80 | 50,8 | 112,7 | M16 | 25,4 | 76,2 | 24 | 161,9 | 101,6 | 14,3 | 1,6 | 38,1 | 19 | 32 | 1900 | ab 110,01 € |
|
10115965 (07774-20) |
134 | 50,8 | 112,7 | M20 | 25,4 | 76,2 | 30 | 161,9 | 101,6 | 14,3 | 1,6 | 38,1 | 19 | 32 | 2150 | ab 115,99 € |
