NLM 20036 Linearmodule pneumatisch mit Schienenführung
Artikelnummer: 10125631
Hersteller: Norelem
Herstellerartikelnummer: 20036-6030
Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20036-6030
Hinweis:

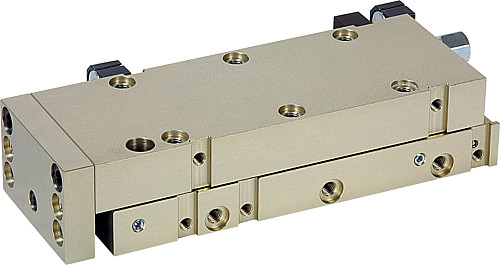

Wartungsfreie pneumatische Linearmodule mit Kreuzrollenführung und einer Tragkraft von max. 240 N. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Die Position des Anschlagsystems ist variabel.
Wiederholgenauigkeit ±0,01 mm.
Zubehör:

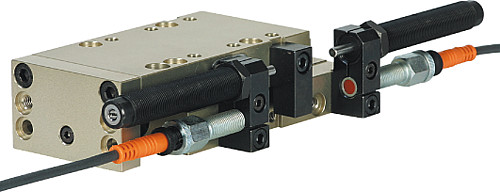

Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.

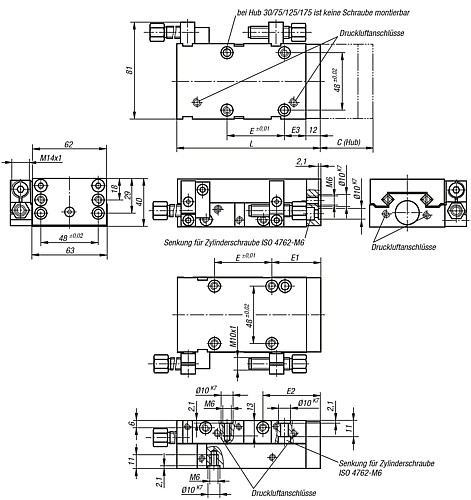

Eigenschaften
| E1 : | 29 |
| E2 : | 36 |
| L : | 121 |
| E : | 1 x 48 |
| Gewicht ca. kg : | 1,070 |
| Profil-Größe : | 6 |
| E3 : | 18 |
| Auszug C (Hub) : | 30 |
| Kolbenkraft bei 6 bar (N) : | 76 |
| Rückzugskraft bei 6 bar (N) : | 66 |
| Zylinder Ø : | 16 |
| Luftverbrauch je Doppelhub bei 6 bar (ccm) : | 11,2 |
| Tragkraft (N) : | 240 |
Artikelvarianten
| Variante | E1 | E2 | L | E | Gewicht ca. kg | Profil-Größe | E3 | Auszug C (Hub) | Kolbenkraft bei 6 bar (N) | Rückzugskraft bei 6 bar (N) | Zylinder Ø | Luftverbrauch je Doppelhub bei 6 bar (ccm) | Tragkraft (N) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 29 | 36 | 121 | 1 x 48 | 1,070 | 6 | 18 | 30 | 76 | 66 | 16 | 11,2 | 240 |
1.072,21 €
|
|
| 29 | 36 | 121 | 1 x 48 | 1,070 | 6 | 18 | 50 | 76 | 66 | 16 | 18,7 | 220 |
1.196,57 €
|
|
| 35 | 42 | 175 | 2 x 48 | 1,470 | 6 | 21 | 75 | 76 | 66 | 16 | 28 | 200 |
1.325,25 €
|
|
| 35 | 42 | 175 | 2 x 48 | 1,470 | 6 | 21 | 100 | 76 | 66 | 16 | 37,4 | 180 |
1.453,89 €
|
|
| 17 | 45 | 231 | 3 x 48 | 1,830 | 6 | 27 | 125 | 76 | 66 | 16 | 46,8 | 160 |
1.578,27 €
|
|
| 17 | 45 | 231 | 3 x 48 | 1,830 | 6 | 27 | 150 | 76 | 66 | 16 | 56,1 | 140 |
1.705,51 €
|
|
| 26 | 52 | 288 | 4 x 48 | 2,200 | 6 | 34 | 175 | 76 | 66 | 16 | 65,5 | 120 |
1.831,33 €
|
|
| 26 | 52 | 288 | 4 x 48 | 2,200 | 6 | 34 | 200 | 76 | 66 | 16 | 74,8 | 100 |
1.957,11 €
|
