Produktnummer:
10125631
Herstellernummer:
20036-6030
Hersteller:
Norelem

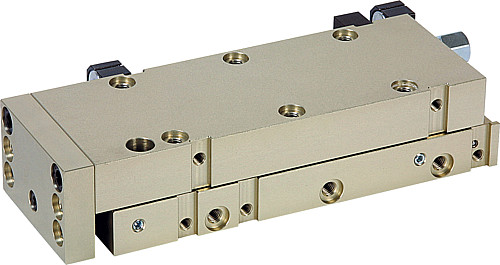

Norelem 20036-6030 LINEARMODUL PNEUMATISCH GR.6,C=30, MIT SCHIENENFÜHRUNG
Auszug C (Hub):
30
E:
1 x 48
E1:
29
E2:
36
E3:
18
Gewicht ca. kg:
1,070
Kolbenkraft bei 6 bar (N):
76
L:
121
Luftverbrauch je Doppelhub bei 6 bar (ccm):
11,2
Profil-Größe:
6
Rückzugskraft bei 6 bar (N):
66
Tragkraft (N):
240
Zylinder Ø:
16
NLM 20036 Linearmodule pneumatisch mit Schienenführung
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20036-6030
Hinweis:
Wartungsfreie pneumatische Linearmodule mit Kreuzrollenführung und einer Tragkraft von max. 240 N. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Die Position des Anschlagsystems ist variabel.
Wiederholgenauigkeit ±0,01 mm.
Zubehör:

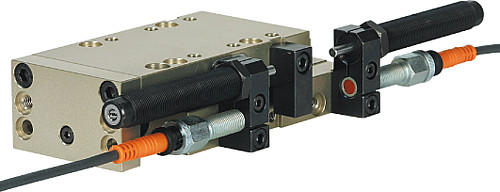

Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20036-6030
Hinweis:
Wartungsfreie pneumatische Linearmodule mit Kreuzrollenführung und einer Tragkraft von max. 240 N. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Die Position des Anschlagsystems ist variabel.
Wiederholgenauigkeit ±0,01 mm.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Eigenschaften

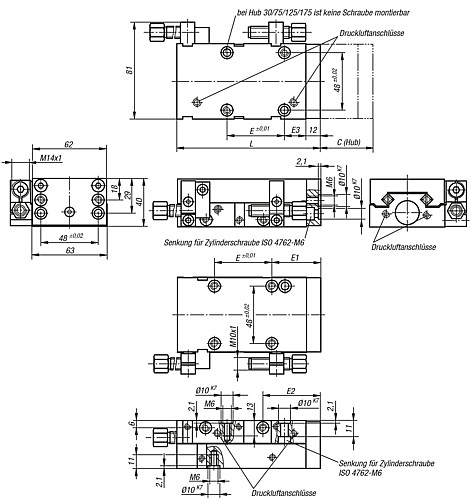

| Auszug C (Hub): | 30 |
|---|---|
| E: | 1 x 48 |
| E1: | 29 |
| E2: | 36 |
| E3: | 18 |
| Gewicht ca. kg: | 1,070 |
| Kolbenkraft bei 6 bar (N): | 76 |
| L: | 121 |
| Luftverbrauch je Doppelhub bei 6 bar (ccm): | 11,2 |
| Profil-Größe: | 6 |
| Rückzugskraft bei 6 bar (N): | 66 |
| Tragkraft (N): | 240 |
| Zylinder Ø: | 16 |
Dokumente
1
| Variante | L | Profil-Größe | E2 | Gewicht ca. kg | Auszug C (Hub) | E | E1 | E3 | Tragkraft (N) | Kolbenkraft bei 6 bar (N) | Rückzugskraft bei 6 bar (N) | Zylinder Ø | Luftverbrauch je Doppelhub bei 6 bar (ccm) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10125631 (20036-6030) |
121 | 6 | 36 | 1,070 | 30 | 1 x 48 | 29 | 18 | 240 | 76 | 66 | 16 | 11,2 | ab 1.072,21 € |
|
10125632 (20036-6050) |
121 | 6 | 36 | 1,070 | 50 | 1 x 48 | 29 | 18 | 220 | 76 | 66 | 16 | 18,7 | ab 1.196,57 € |
|
10125633 (20036-6075) |
175 | 6 | 42 | 1,470 | 75 | 2 x 48 | 35 | 21 | 200 | 76 | 66 | 16 | 28 | ab 1.325,25 € |
|
10125634 (20036-6100) |
175 | 6 | 42 | 1,470 | 100 | 2 x 48 | 35 | 21 | 180 | 76 | 66 | 16 | 37,4 | ab 1.453,89 € |
|
10125635 (20036-6125) |
231 | 6 | 45 | 1,830 | 125 | 3 x 48 | 17 | 27 | 160 | 76 | 66 | 16 | 46,8 | ab 1.578,27 € |
|
10125636 (20036-6150) |
231 | 6 | 45 | 1,830 | 150 | 3 x 48 | 17 | 27 | 140 | 76 | 66 | 16 | 56,1 | ab 1.705,51 € |
|
10125637 (20036-6175) |
288 | 6 | 52 | 2,200 | 175 | 4 x 48 | 26 | 34 | 120 | 76 | 66 | 16 | 65,5 | ab 1.831,33 € |
|
10125638 (20036-6200) |
288 | 6 | 52 | 2,200 | 200 | 4 x 48 | 26 | 34 | 100 | 76 | 66 | 16 | 74,8 | ab 1.957,11 € |
