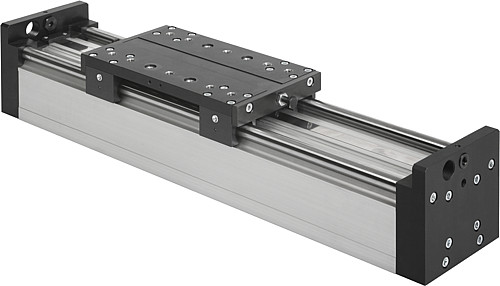

NLM 20200 Portalmodule pneumatisch mit Rundführung
Artikelnummer: 10125612
Hersteller: Norelem
Herstellerartikelnummer: 20200-2090X0500
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Grundkörper, Schlitten und Flanschplatten Al-Legierung.
Führungswellen Stahl.
Ausführung:
Grundkörper naturfarben eloxiert.
Schlitten und Flanschplatten eloxiert.
Führungswellen gehärtet.
Bestellbeispiel:
nlm 20200-2090X0500
Hinweis:
Portalmodule mit Präzisions-Stahlwellen und Kugelführungsbuchsen. Der Antrieb erfolgt pneumatisch über einen kolbenstangenlosen Pneumatikzylinder. Hohe Belastbarkeit durch eingesteiftes freitragendes Aluminiumprofil. Die Module können in jeder Einbaulage eingesetzt werden.
Die Lastangaben gelten bei dynamischer Belastung.
Wiederholgenauigkeit ±0,02 mm.
Temperaturbereich:
+5 °C bis +70 °C
Auf Anfrage:
* Andere Längen (Hub C max. 5000 mm) sowie Zwischenpositionen.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.

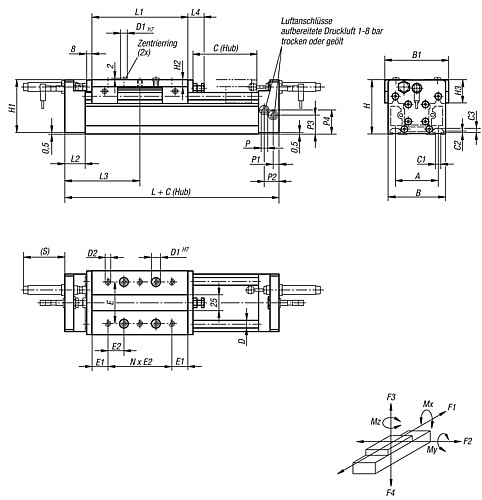

Eigenschaften
| A : | 67 |
| B : | 90 |
| E1 : | 25 |
| E2 : | 25 |
| D : | 12 |
| H : | 85 |
| L : | 235 |
| C1 : | 8,1 |
| H1 : | 84,5 |
| E : | 65 |
| H3 : | 36,5 |
| D2 : | M6 |
| D1 : | 10 |
| H2 : | 11 |
| B1 : | 100 |
| Profil-Größe : | 90 |
| C2 : | 2,5 |
| Auszug C (Hub) : | 500* |
| C3 : | 6,8 |
Artikelvarianten
| Variante | A | B | E1 | E2 | D | H | L | C1 | H1 | E | H3 | D2 | D1 | H2 | B1 | Profil-Größe | C2 | Auszug C (Hub) | C3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 67 | 90 | 25 | 25 | 12 | 85 | 235 | 8,1 | 84,5 | 65 | 36,5 | M6 | 10 | 11 | 100 | 90 | 2,5 | 500* | 6,8 |
2.030,98 €
|
|
| 97 | 125 | 20 | 30 | 16 | 115 | 305 | 10 | 114,5 | 90 | 46,5 | M8 | 13 | 12,5 | 135 | 115 | 5 | 500* | 8,5 |
2.407,83 €
|
