Produktnummer:
10125612
Herstellernummer:
20200-2090X0500
Hersteller:
Norelem

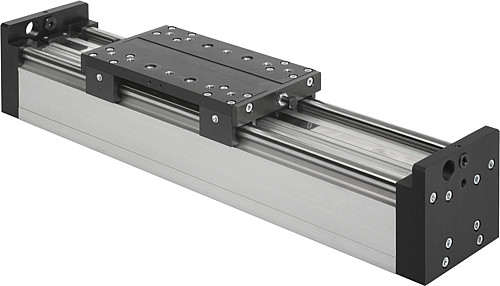

Norelem 20200-2090X0500 PORTALMODUL PNEUMATISCH, MIT RUNDFÜHRUNG, GR.90, C=500

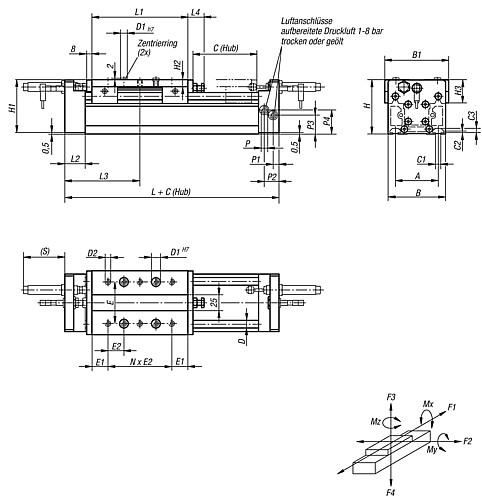

A:
67
Auszug C (Hub):
500*
B:
90
B1:
100
C1:
8,1
C2:
2,5
C3:
6,8
D:
12
D1:
10
D2:
M6
E:
65
E1:
25
E2:
25
H:
85
H1:
84,5
H2:
11
H3:
36,5
L:
235
Profil-Größe:
90
Produktnummer:
10125612
NLM 20200 Portalmodule pneumatisch mit Rundführung
Beschreibung
Werkstoff:
Grundkörper, Schlitten und Flanschplatten Al-Legierung.
Führungswellen Stahl.
Ausführung:
Grundkörper naturfarben eloxiert.
Schlitten und Flanschplatten eloxiert.
Führungswellen gehärtet.
Bestellbeispiel:
nlm 20200-2090X0500
Hinweis:
Portalmodule mit Präzisions-Stahlwellen und Kugelführungsbuchsen. Der Antrieb erfolgt pneumatisch über einen kolbenstangenlosen Pneumatikzylinder. Hohe Belastbarkeit durch eingesteiftes freitragendes Aluminiumprofil. Die Module können in jeder Einbaulage eingesetzt werden.
Die Lastangaben gelten bei dynamischer Belastung.
Wiederholgenauigkeit ±0,02 mm.
Temperaturbereich:
+5 °C bis +70 °C
Auf Anfrage:
* Andere Längen (Hub C max. 5000 mm) sowie Zwischenpositionen.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Grundkörper, Schlitten und Flanschplatten Al-Legierung.
Führungswellen Stahl.
Ausführung:
Grundkörper naturfarben eloxiert.
Schlitten und Flanschplatten eloxiert.
Führungswellen gehärtet.
Bestellbeispiel:
nlm 20200-2090X0500
Hinweis:
Portalmodule mit Präzisions-Stahlwellen und Kugelführungsbuchsen. Der Antrieb erfolgt pneumatisch über einen kolbenstangenlosen Pneumatikzylinder. Hohe Belastbarkeit durch eingesteiftes freitragendes Aluminiumprofil. Die Module können in jeder Einbaulage eingesetzt werden.
Die Lastangaben gelten bei dynamischer Belastung.
Wiederholgenauigkeit ±0,02 mm.
Temperaturbereich:
+5 °C bis +70 °C
Auf Anfrage:
* Andere Längen (Hub C max. 5000 mm) sowie Zwischenpositionen.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.
Eigenschaften

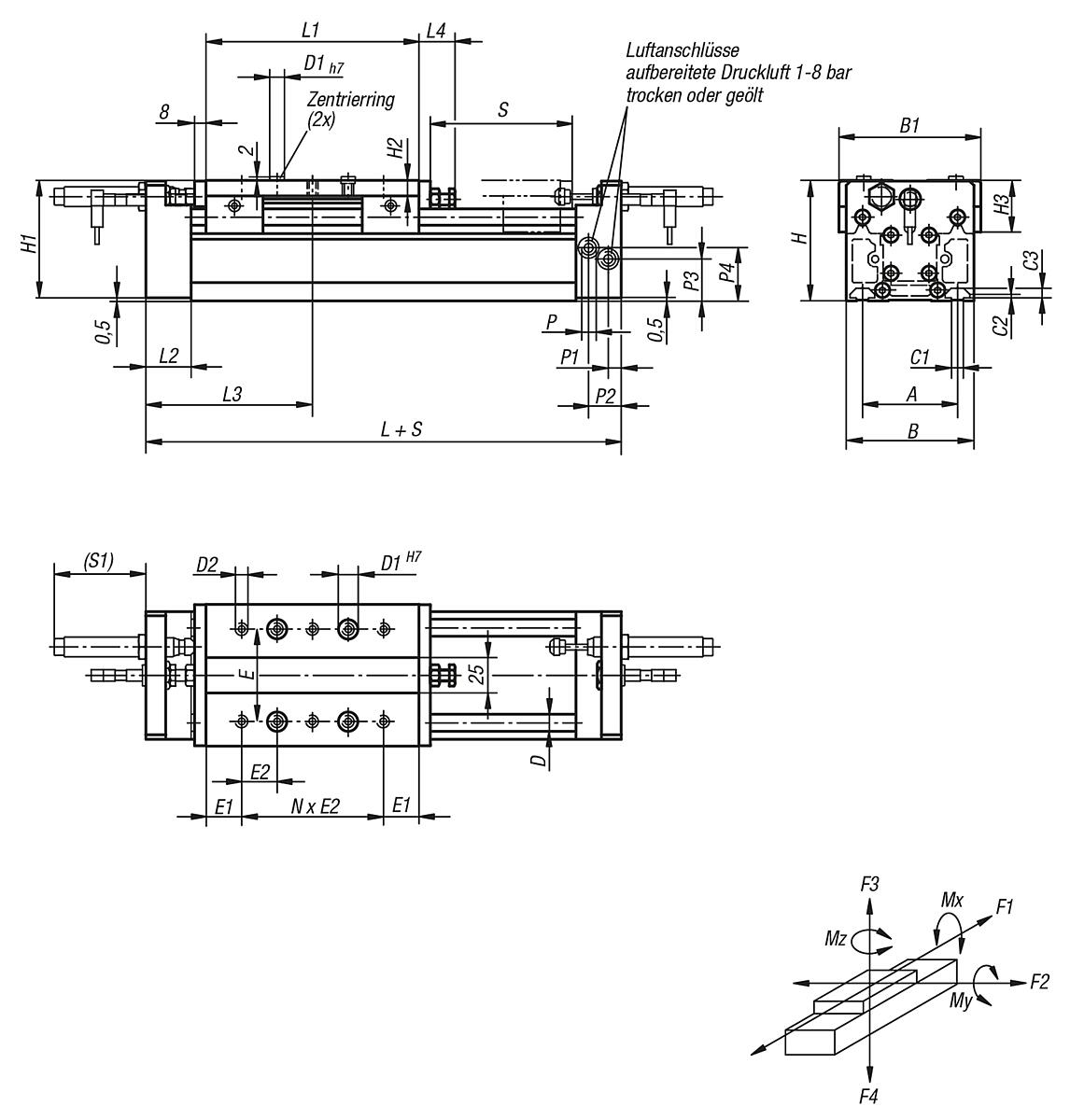

| A: | 67 |
|---|---|
| Auszug C (Hub): | 500* |
| B: | 90 |
| B1: | 100 |
| C1: | 8,1 |
| C2: | 2,5 |
| C3: | 6,8 |
| D: | 12 |
| D1: | 10 |
| D2: | M6 |
| E: | 65 |
| E1: | 25 |
| E2: | 25 |
| H: | 85 |
| H1: | 84,5 |
| H2: | 11 |
| H3: | 36,5 |
| L: | 235 |
| Profil-Größe: | 90 |
Dokumente
1
| Variante | A | Auszug C (Hub) | B | B1 | C1 | C2 | C3 | D | D1 | D2 | E | E1 | E2 | H | H1 | H2 | H3 | L | Profil-Größe | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10125612 (20200-2090X0500) |
67 | 500* | 90 | 100 | 8,1 | 2,5 | 6,8 | 12 | 10 | M6 | 65 | 25 | 25 | 85 | 84,5 | 11 | 36,5 | 235 | 90 | ab 2.089,88 € |
|
10125613 (20200-2115X0500) |
97 | 500* | 125 | 135 | 10 | 5 | 8,5 | 16 | 13 | M8 | 90 | 20 | 30 | 115 | 114,5 | 12,5 | 46,5 | 305 | 115 | ab 2.477,66 € |
