Produktnummer:
10000049
Herstellernummer:
202-U
Hersteller:
DESTACO
DESTACO 202-U Vertikal-Kniehebelspanner Haltekraft 1100 N - 2000 N, Öffnungswinkel 100° - 105°
Basis Montage Ausführung:
Abgewinkelt
Farbe (Handgriff):
Rot
Material Grundkörper:
Stahl
Oberfläche Grundkörper:
verzinkt
Spannarmausführung:
U-Spannarm
Zusatzverriegelung:
-
Zölliges oder metrisches Produkt:
Metrisch
| Anzahl | Preis* |
|---|---|
| Bis 2 |
23,27 €
|
| Bis 4 |
22,39 €
|
| Bis 9 |
20,94 €
|
| Bis 24 |
20,31 €
|
| Bis 49 |
18,62 €
|
| Bis 99 |
18,06 €
|
| Ab 100 |
17,45 €
|
Produktnummer:
10000049
DESTACO 202 Serie Vertikal-Kniehebelspanner Haltekraft 1100 N - 2000 N, Öffnungswinkel 100° - 105°
Beschreibung
DESTACO 202 Vertikal-Kniehebelspanner (Schnellspanner) Haltekraft 1100 N - 2000 N, Öffnungswinkel 100° - 105°
• Kleine Baugröße
• Zwei Spannarmvarianten
• Mit kompaktem T-Handgriff erhältlich
• Auch in Edelstahl erhältlich
• Zubehör einzeln erhältlich
• Ausgelegt für M6

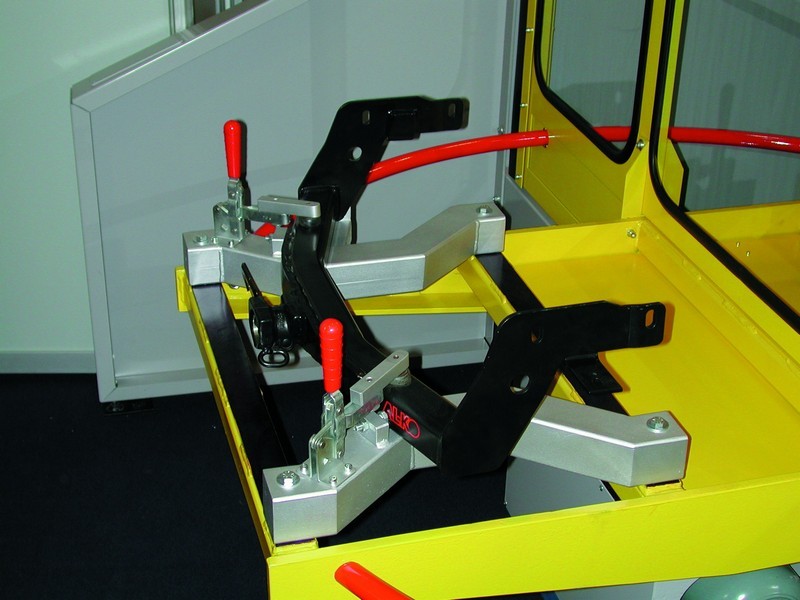

• Anwendungsbereiche: Montieren, Prüfen, Lehren, Löten
Hinweis:
Spanner sind mit Spindel abgebildet. Bei Bestellung ohne Spindel, bitte (-LS) am Ende der Modellnummer hinzufügen. Beispiel: 202-U-LS
Technische Informationen:
Spannarm Öffnungswinkel (+10°): 105°
Handgriff Öffnungswinkel (+10°): 65°
Merkmale:
Modell-U: U-Spannarm kurz, Fuß abgewinkelt, roter Griff (Standard)
Modell-B: massiver Spannarm, Fuß gerade
Modell-UB: U-Spannarm, Fuß gerade
Modell-UB-L: U-Spannarm, Fuß gerade, offener Spannarm, ohne Spindel
Modell-U-L: U-Spannarm, Fuß abgewinkelt, offener Spannarm, ohne Spindel

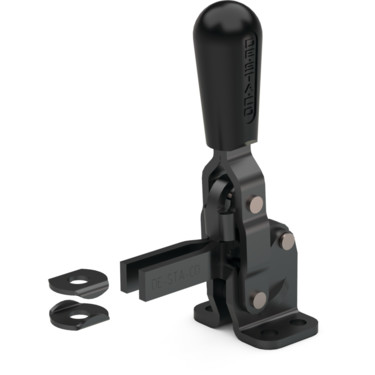

Modell-U-L-BLK: U-Spannarm, Fuß abgewinkelt, offener Spannarm, ohne Spindel, schwarze Serie
Modell-SS: massiver Spannarm, Fuß abgewinkelt, Edelstahlausführung
Modell-USS: U-Spannarm kurz, Fuß abgewinkelt, Edelstahlausführung
Modell-T: T-Handgriff, massiver Spannarm, Fuß abgewinkelt
Modell-TU: T-Handgriff, U-Spannarm, Fuß abgewinkelt
Modell-UL: U-Spannarm lang, Fuß abgewinkelt
Modell-Standard: Standardausführung
Modell-U-G: U-Spannarm kurz, Fuß abgewinkelt, grüner Griff
Modell-U-B: U-Spannarm kurz, Fuß abgewinkelt, blauer Griff
Modell-U-Y: U-Spannarm kurz, Fuß abgewinkelt, gelber Griff
Modell-U-K: U-Spannarm kurz, Fuß abgewinkelt, schwarzer Griff
Auswahl_1= Serie
Auswahl_2= Modell
Auswahl_3= Griff-Farbe
• Kleine Baugröße
• Zwei Spannarmvarianten
• Mit kompaktem T-Handgriff erhältlich
• Auch in Edelstahl erhältlich
• Zubehör einzeln erhältlich
• Ausgelegt für M6
• Anwendungsbereiche: Montieren, Prüfen, Lehren, Löten
Hinweis:
Spanner sind mit Spindel abgebildet. Bei Bestellung ohne Spindel, bitte (-LS) am Ende der Modellnummer hinzufügen. Beispiel: 202-U-LS
Technische Informationen:
Spannarm Öffnungswinkel (+10°): 105°
Handgriff Öffnungswinkel (+10°): 65°
Merkmale:
Modell-U: U-Spannarm kurz, Fuß abgewinkelt, roter Griff (Standard)
Modell-B: massiver Spannarm, Fuß gerade
Modell-UB: U-Spannarm, Fuß gerade
Modell-UB-L: U-Spannarm, Fuß gerade, offener Spannarm, ohne Spindel
Modell-U-L: U-Spannarm, Fuß abgewinkelt, offener Spannarm, ohne Spindel
Modell-U-L-BLK: U-Spannarm, Fuß abgewinkelt, offener Spannarm, ohne Spindel, schwarze Serie
Modell-SS: massiver Spannarm, Fuß abgewinkelt, Edelstahlausführung
Modell-USS: U-Spannarm kurz, Fuß abgewinkelt, Edelstahlausführung
Modell-T: T-Handgriff, massiver Spannarm, Fuß abgewinkelt
Modell-TU: T-Handgriff, U-Spannarm, Fuß abgewinkelt
Modell-UL: U-Spannarm lang, Fuß abgewinkelt
Modell-Standard: Standardausführung
Modell-U-G: U-Spannarm kurz, Fuß abgewinkelt, grüner Griff
Modell-U-B: U-Spannarm kurz, Fuß abgewinkelt, blauer Griff
Modell-U-Y: U-Spannarm kurz, Fuß abgewinkelt, gelber Griff
Modell-U-K: U-Spannarm kurz, Fuß abgewinkelt, schwarzer Griff
Auswahl_1= Serie
Auswahl_2= Modell
Auswahl_3= Griff-Farbe

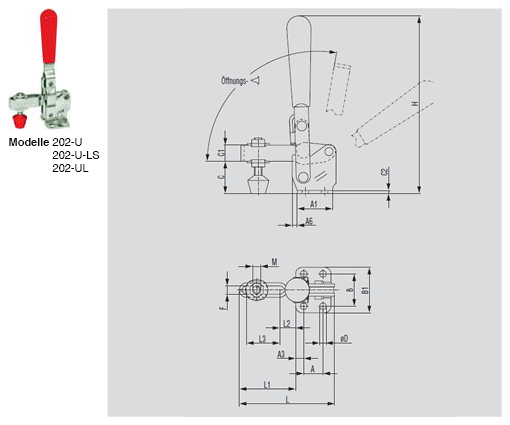

Eigenschaften
| Andruckspindel inklusive: | Nein |
|---|---|
| Basis Montage Ausführung: | Abgewinkelt |
| Breite (mm): | 39,88 |
| Farbe (Handgriff): | Rot |
| Haltekraft max.: | 890 N |
| Handgriff: | Vertikal |
| Handgriff Öffnungswinkel (+10°): | 65° |
| Höhe (mm): | 109,47 |
| Höhe unter Spannarm (mm): | 23,4 |
| Länge (mm): | 69,34 |
| Material Grundkörper: | Stahl |
| Oberfläche Grundkörper: | verzinkt |
| Produktserien: | 202 |
| Produkttypen: | Handspanner, vertikal |
| Spannarmausführung: | U-Spannarm |
| Spannarmlänge (mm): | 43,9 |
| Spannarm Öffnungswinkel (+10°): | 105° |
| Spindelzubehör: | 202208-M |
| Zubehör: | - |
| Zusatzverriegelung: | - |
| Zölliges oder metrisches Produkt: | Metrisch |
| max. Haltekraft N: | 890 |
Dokumente
2
| Variante | Basis Montage Ausführung | Farbe (Handgriff) | Material Grundkörper | Oberfläche Grundkörper | Spannarmausführung | Zusatzverriegelung | Zölliges oder metrisches Produkt | Preis |
|---|---|---|---|---|---|---|---|---|
|
10000049 (202-U) |
Abgewinkelt | Rot | Stahl | verzinkt | U-Spannarm | - | Metrisch | ab 23,27 € |
|
10000051 (202-UB) |
Abgewinkelt | Rot | Stahl | verzinkt | U-Spannarm | - | Metrisch | ab 23,95 € |
|
10000052 (202-UB-L) |
Abgewinkelt | Rot | Stahl | verzinkt | Offener Spannarm | - | Metrisch | ab 23,95 € |
|
10000055 (202-U-L) |
Abgewinkelt | Rot | Stahl | verzinkt | Offener Spannarm | - | Metrisch | ab 23,95 € |
|
10296874 (202-U-G) |
Abgewinkelt | Rot | Stahl | verzinkt | U-Spannarm | - | Metrisch | ab 25,58 € |
|
10296875 (202-U-B) |
Abgewinkelt | Rot | Stahl | verzinkt | U-Spannarm | - | Metrisch | ab 25,58 € |
|
10296876 (202-U-Y) |
Abgewinkelt | Rot | Stahl | verzinkt | U-Spannarm | - | Metrisch | ab 25,58 € |
|
10296877 (202-U-K) |
Abgewinkelt | Rot | Stahl | verzinkt | U-Spannarm | - | Metrisch | ab 25,58 € |
|
10000056 (202-U-L-BLK) |
Abgewinkelt | Rot | Stahl | verzinkt | Offener Spannarm | - | Metrisch | ab 35,30 € |
|
10204798 (202) |
Abgewinkelt | Rot | Stahl | verzinkt | Massiver Spannarm | - | Metrisch | ab 36,33 € |
|
10000062 (202-UL) |
Abgewinkelt | Rot | Stahl | verzinkt | U-Spannarm lang | - | Metrisch | ab 39,63 € |
|
10000050 (202-B) |
Abgewinkelt | Rot | Stahl | verzinkt | Massiver Spannarm | - | Metrisch | ab 41,40 € |
|
10000061 (202-TU) |
Abgewinkelt | Rot | Stahl | verzinkt | U-Spannarm | - | Metrisch | ab 45,01 € |
|
10000058 (202-USS) |
Abgewinkelt | Rot | Edelstahl | blank | U-Spannarm | - | Metrisch | ab 47,01 € |
|
10000060 (202-T) |
Abgewinkelt | Rot | Stahl | verzinkt | Massiver Spannarm | - | Metrisch | ab 49,53 € |
|
10000057 (202-SS) |
Abgewinkelt | Rot | Edelstahl | blank | Massiver Spannarm | - | Metrisch | ab 80,41 € |
