Produktnummer:
10000106
Herstellernummer:
210-TUB
Hersteller:
DESTACO
DESTACO 210-TUB Vertikal-Kniehebelspanner Haltekraft 2800 N - 3400 N, Öffnungswinkel 105°
Basis Montage Ausführung:
Abgewinkelt
Farbe (Handgriff):
Rot
Material Grundkörper:
Stahl
Oberfläche Grundkörper:
-
Spannarmausführung:
U-Spannarm
Zusatzverriegelung:
Nein
Zölliges oder metrisches Produkt:
Metrisch
Produktanfrage
DESTACO 210 Serie Vertikal-Kniehebelspanner Haltekraft 2800 N - 3400 N, Öffnungswinkel 105°
Beschreibung
DESTACO 210 Vertikal-Kniehebelspanner (Schnellspanner) Haltekraft 2800 N - 3400 N, Öffnungswinkel 105°
• Lieferbar mit Zusatzverriegelung DE-STA-CO® Toggle Lock Plus
• Mit kompaktem T-Handgriff erhältlich
• Auch in Edelstahl erhältlich
• Zubehör einzeln erhältlich
• Ausgelegt für M10 oder 3/8 Andrucksspindel

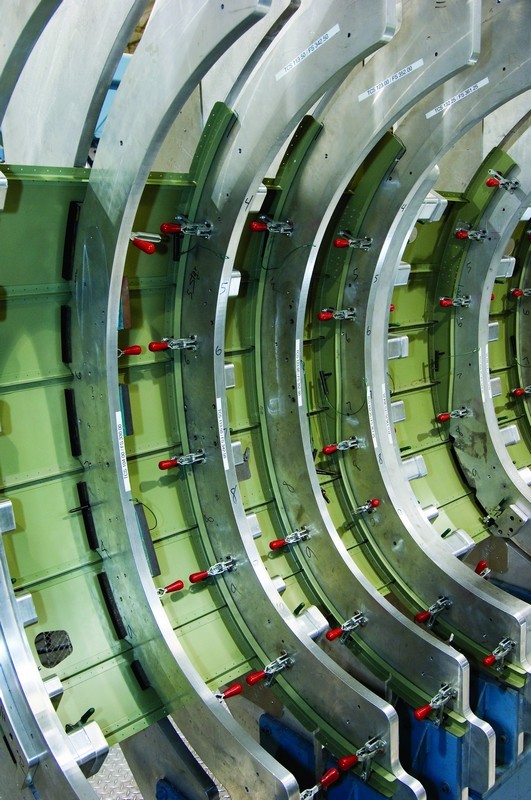

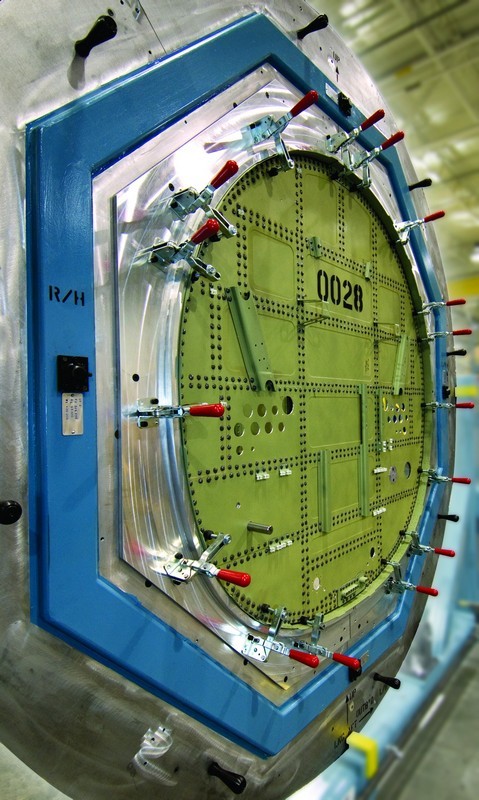

• Anwendungsbereiche: Montieren, Prüfen, Lehren,
Löten, Schweißen
Technische Informationen:
Spannarm Öffnungswinkel (+10°): 103°
Handgriff Öffnungswinkel (+10°): 58°
Merkmale:

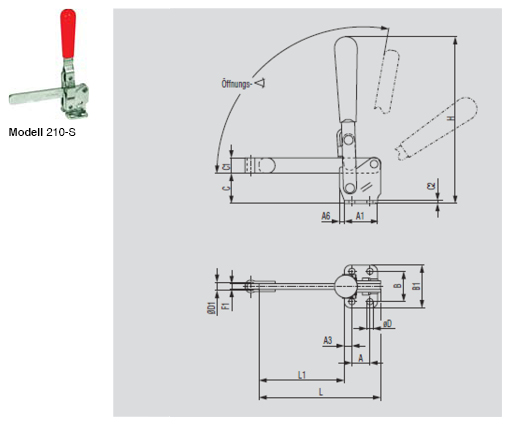

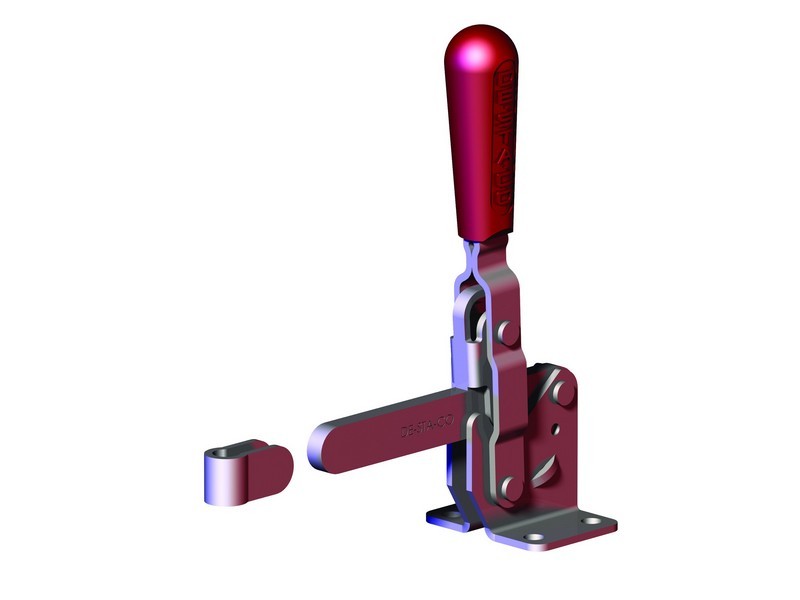

Modell-S: massiver Spannarm, Fuß abgewinkelt

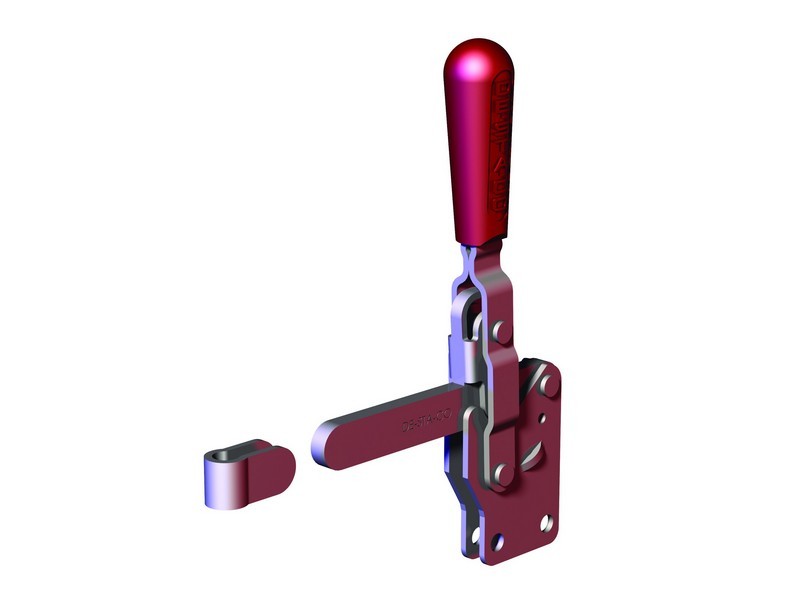

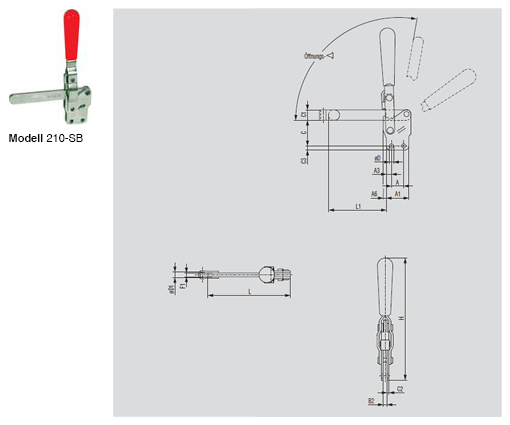

Modell-SB: massiver Spannarm, Fuß gerade

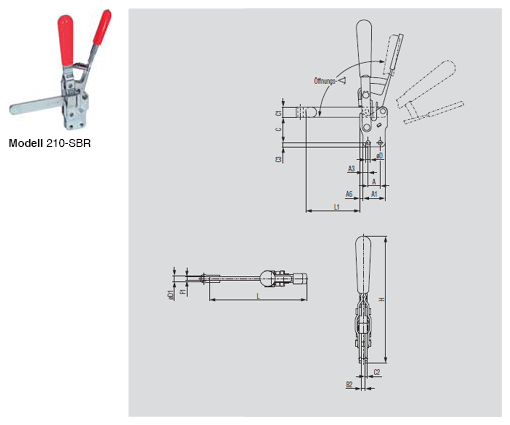

Modell-SBR: massiver Spannarm, Fuß gerade, mit Zusatzverriegelung

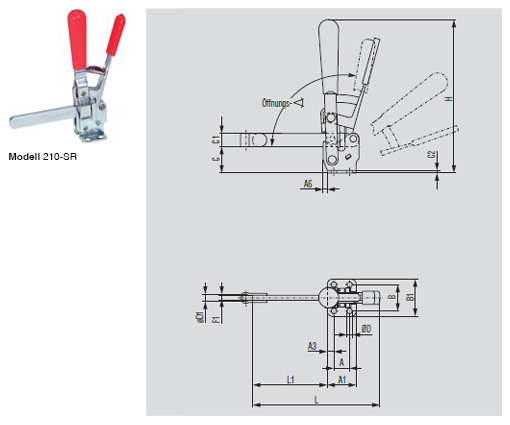

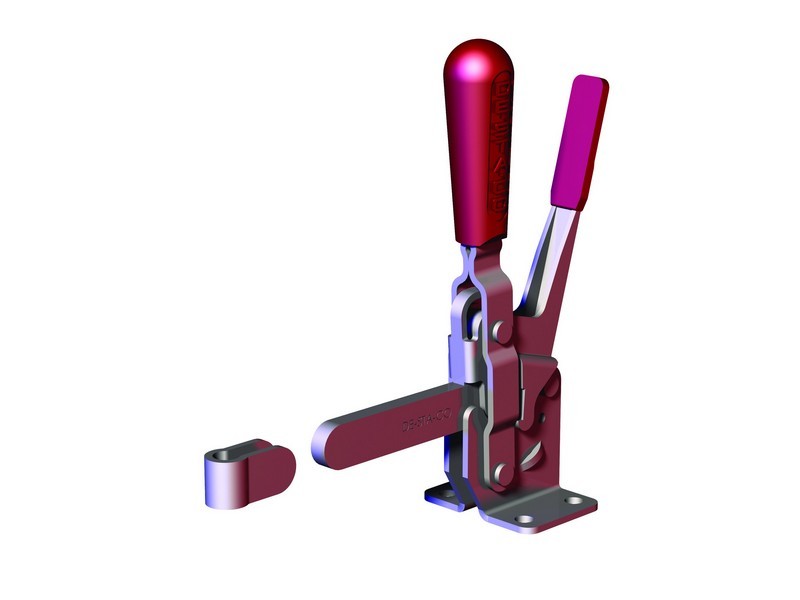

Modell-SR: massiver Spannarm, Fuß abgewinkelt, mit Zusatzverriegelung

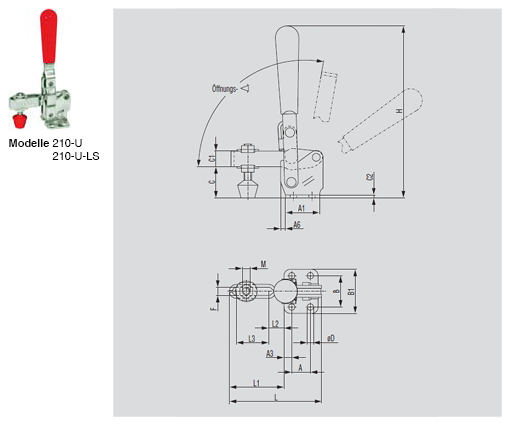

Modell-U: U-Spannarm kurz, Fuß abgewinkelt, roter Griff (Standard)

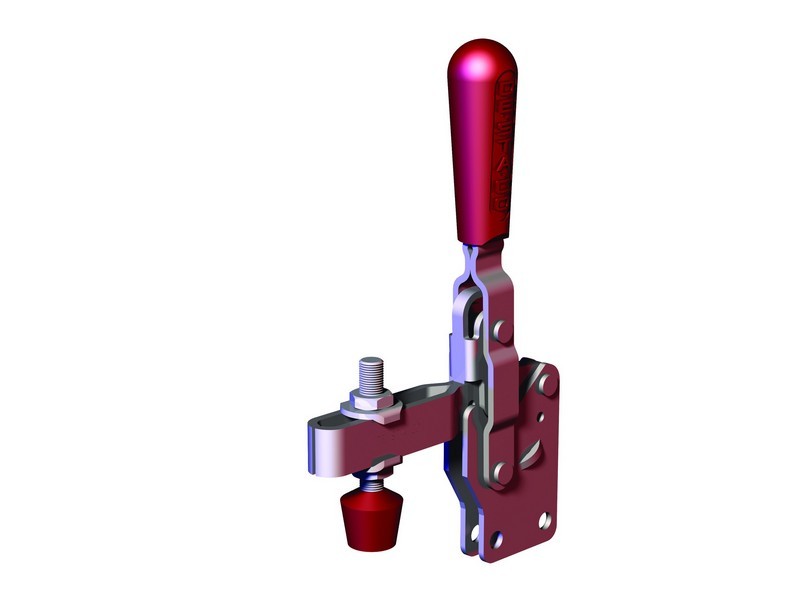

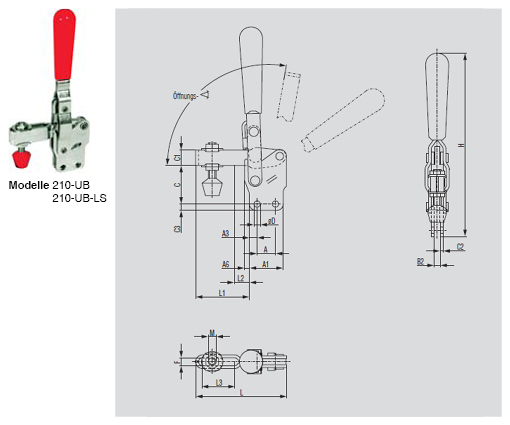

Modell-UB: U-Spannarm, Fuß gerade

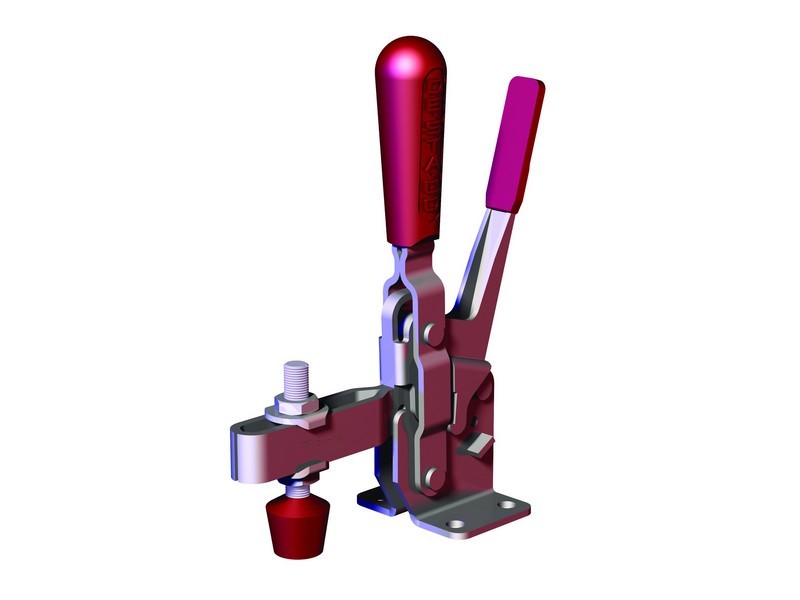

Modell-UR: U-Spannarm kurz, Fuß abgewinkelt, mit Zusatzverriegelung

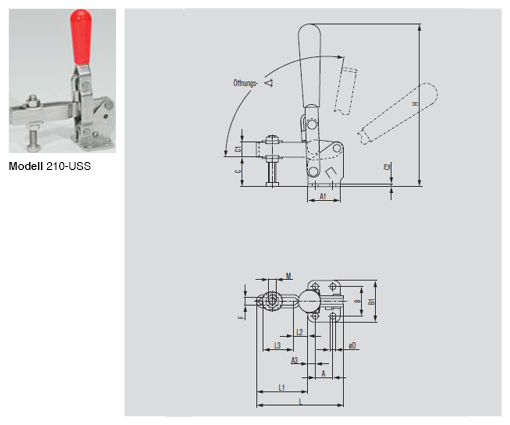

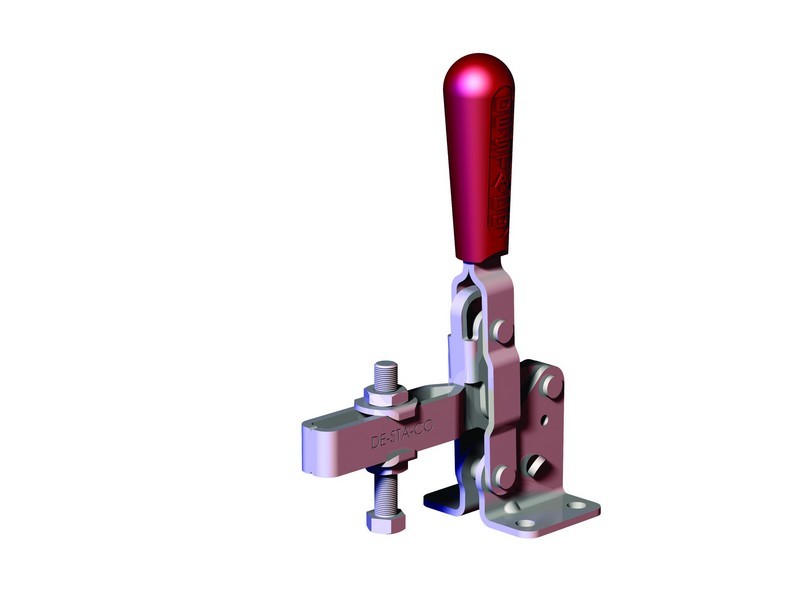

Modell-USS: U-Spannarm kurz, Fuß abgewinkelt, Edelstahlausführung

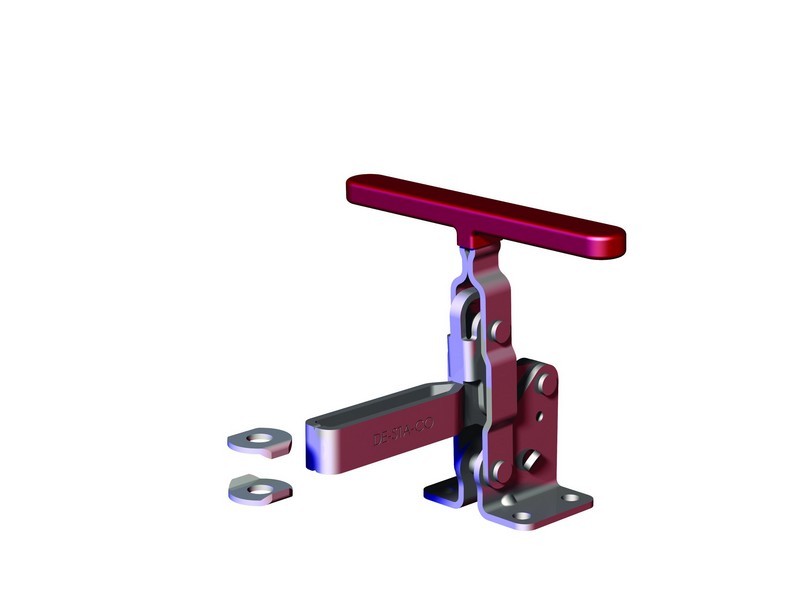

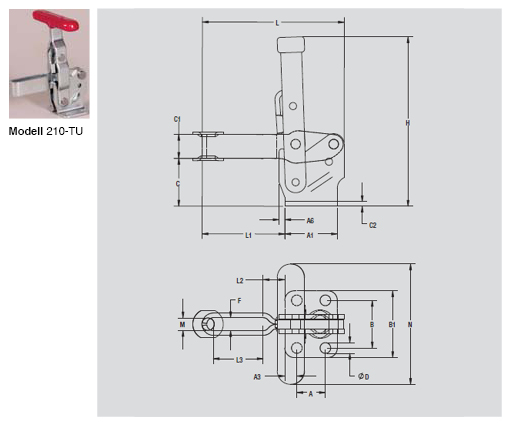

Modell-TU: T-Handgriff, U-Spannarm, Fuß abgewinkelt
Modell-TUB: T-Handgriff, U-Spannarm, Fuß gerade
Auswahl_1= Serie
Auswahl_2= Modell
• Lieferbar mit Zusatzverriegelung DE-STA-CO® Toggle Lock Plus
• Mit kompaktem T-Handgriff erhältlich
• Auch in Edelstahl erhältlich
• Zubehör einzeln erhältlich
• Ausgelegt für M10 oder 3/8 Andrucksspindel
• Anwendungsbereiche: Montieren, Prüfen, Lehren,
Löten, Schweißen
Technische Informationen:
Spannarm Öffnungswinkel (+10°): 103°
Handgriff Öffnungswinkel (+10°): 58°
Merkmale:
Modell-S: massiver Spannarm, Fuß abgewinkelt
Modell-SB: massiver Spannarm, Fuß gerade
Modell-SBR: massiver Spannarm, Fuß gerade, mit Zusatzverriegelung
Modell-SR: massiver Spannarm, Fuß abgewinkelt, mit Zusatzverriegelung
Modell-U: U-Spannarm kurz, Fuß abgewinkelt, roter Griff (Standard)
Modell-UB: U-Spannarm, Fuß gerade
Modell-UR: U-Spannarm kurz, Fuß abgewinkelt, mit Zusatzverriegelung
Modell-USS: U-Spannarm kurz, Fuß abgewinkelt, Edelstahlausführung
Modell-TU: T-Handgriff, U-Spannarm, Fuß abgewinkelt
Modell-TUB: T-Handgriff, U-Spannarm, Fuß gerade
Auswahl_1= Serie
Auswahl_2= Modell
Eigenschaften
| Andruckspindel inklusive: | Nein |
|---|---|
| Basis Montage Ausführung: | Abgewinkelt |
| Breite (mm): | 152,91 |
| Farbe (Handgriff): | Rot |
| Haltekraft max.: | 2670 N |
| Handgriff: | T-Handgriff |
| Handgriff Öffnungswinkel (+10°): | 58 |
| Höhe (mm): | 173,92 |
| Höhe unter Spannarm (mm): | - |
| Länge (mm): | - |
| Material Grundkörper: | Stahl |
| Oberfläche Grundkörper: | - |
| Produktserien: | 210 |
| Produkttypen: | Handspanner, vertikal |
| Spannarmausführung: | U-Spannarm |
| Spannarmlänge (mm): | 91,9 |
| Spannarm Öffnungswinkel (+10°): | 103 |
| Zubehör: | - |
| Zusatzverriegelung: | Nein |
| Zölliges oder metrisches Produkt: | Metrisch |
| max. Haltekraft N: | 2670 |
Dokumente
2
| Variante | Basis Montage Ausführung | Farbe (Handgriff) | Material Grundkörper | Oberfläche Grundkörper | Spannarmausführung | Zusatzverriegelung | Zölliges oder metrisches Produkt | Preis |
|---|---|---|---|---|---|---|---|---|
|
10000091 (210-S) |
Abgewinkelt | Rot | Stahl | - | Massiver Spannarm | Nein | Metrisch | ab 40,20 € |
|
10000092 (210-SB) |
Gerade | Rot | Stahl | - | Massiver Spannarm | Nein | Metrisch | ab 40,20 € |
|
10000095 (210-U) |
Abgewinkelt | Rot | Stahl | - | U-Spannarm | Nein | Metrisch | ab 41,25 € |
|
10000096 (210-UB) |
Gerade | Rot | Stahl | - | U-Spannarm | Nein | Metrisch | ab 41,25 € |
|
10000094 (210-SR) |
Abgewinkelt | Rot | Stahl | - | Massiver Spannarm | Nein | Metrisch | ab 66,98 € |
|
10000101 (210-UR) |
Abgewinkelt | Rot | Stahl | - | U-Spannarm | Nein | Metrisch | ab 68,38 € |
|
10000093 (210-SBR) |
- | Rot | Stahl | - | Massiver Spannarm | Nein | Metrisch | ab 69,39 € |
|
10000105 (210-TU) |
Abgewinkelt | Rot | Stahl | - | U-Spannarm | Nein | Metrisch | ab 79,80 € |
|
10000103 (210-USS) |
Abgewinkelt | Rot | Edelstahl | - | U-Spannarm | Nein | Metrisch | ab 83,92 € |
|
10000106 (210-TUB) |
Abgewinkelt | Rot | Stahl | - | U-Spannarm | Nein | Metrisch | Auf Anfrage |
