Produktnummer:
10298628
Herstellernummer:
503-MLBR
Hersteller:
DESTACO

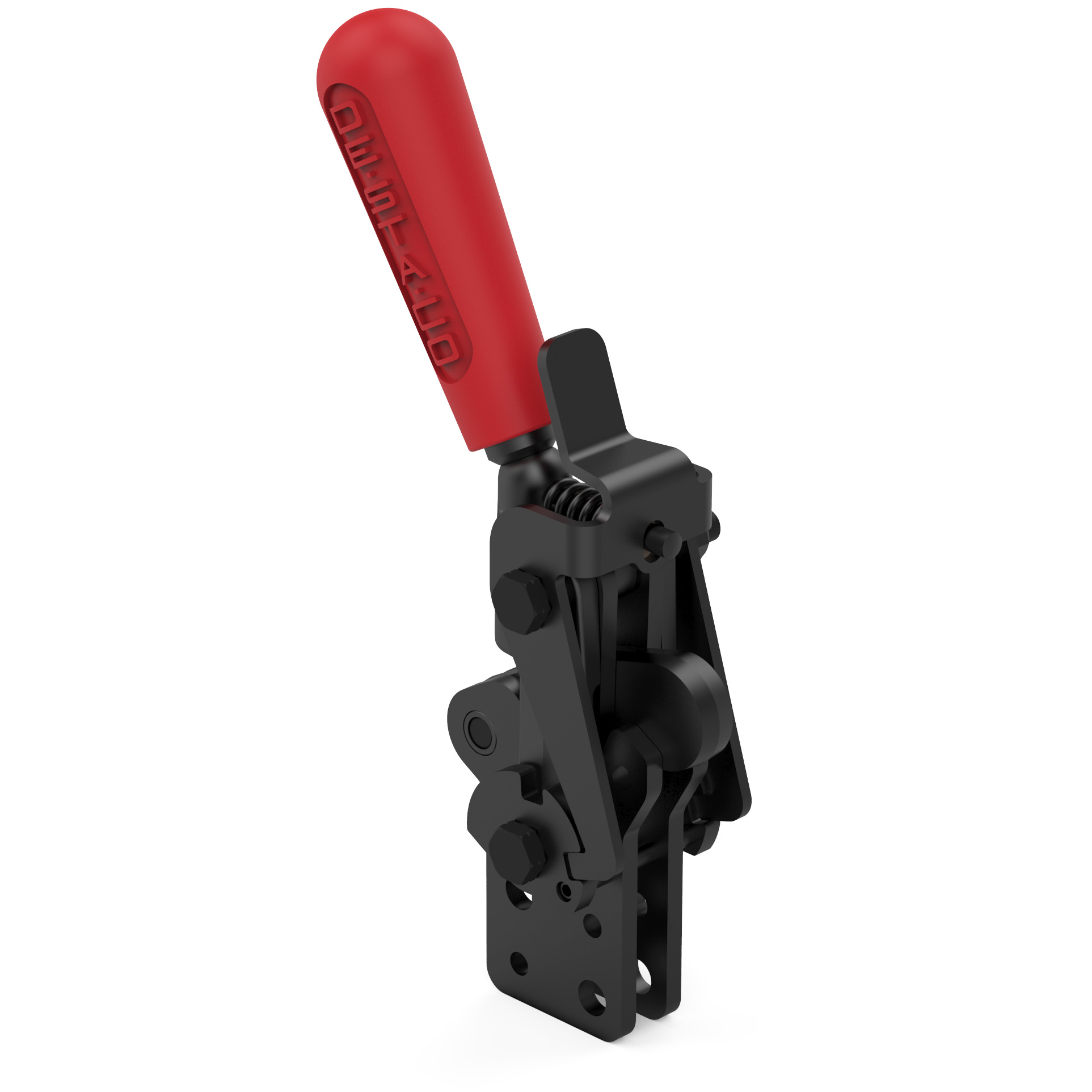

DESTACO 503-MLBR Vertikalspanner Haltekraft 7000 N, Öffnungswinkel 140° - 200°, R: Mit Zusatverriegelung
Basis Montage Ausführung:
Anschweißbar, lang
Länge (mm):
78,23
Material Grundkörper:
geschmiedetes, legiertes Stahl
Oberfläche Grundkörper:
brüniert
Spannarmausführung:
Anschweißbar
Zusatzverriegelung:
Nein
Zölliges oder metrisches Produkt:
Metrisch
max. Haltekraft N:
7000
| Anzahl | Preis* |
|---|---|
| Bis 2 |
205,23 €
|
| Bis 4 |
197,43 €
|
| Bis 9 |
184,71 €
|
| Bis 24 |
179,17 €
|
| Bis 49 |
164,18 €
|
| Bis 99 |
159,26 €
|
| Ab 100 |
153,92 €
|
Produktnummer:
10298628
DESTACO Serie 500 - modularer Vertikalspanner Haltekraft 2000 N - 22500 N, Öffnungswinkel 200°
Beschreibung
• Gehärtete Bolzen und Buchsen
• Schweißbarer Spannarm
• LSC Version: Spanner wird in geöffneter Stellung mit einer Feder gehalten
• Der Spannarm, Grundplatte und Handgriff können durch die
modulare Bauweise an Ihre Anwendung angepasst werden
• Anwendungsbereiche: Montieren, Schweißen,
robuste, schwere Spannaufgaben
Technische Information:
Max. Haltekraft: 2000N
Spannarmöffnungswinkel (+10°): 200°
Wichtige Informationen:
Die Spannarme sind aus Schmiedestahl und müssen vor dem
Verschweißen auf 200°C (400°F) erhitzt werden. Wir empfehlen
das Verschweißen im demontierten Zustand. Zum Schweißen
in kaltem Zustand müssen Schweißzusätze verwendet werden.
• Zubehör einzeln erhältlich
Suffix:
Modelle:
MB = Schwenkfuß
MLB = langer Fuß
MBLSC = Schwenkfuß mit Stoppeinrichtung in geöffneter Stellung
MLBLSC = langer Fuß mit Stoppeinrichtung in geöffneter Stellung
Auswahl_1= Serie
Auswahl_2= Modell
• Schweißbarer Spannarm
• LSC Version: Spanner wird in geöffneter Stellung mit einer Feder gehalten
• Der Spannarm, Grundplatte und Handgriff können durch die
modulare Bauweise an Ihre Anwendung angepasst werden
• Anwendungsbereiche: Montieren, Schweißen,
robuste, schwere Spannaufgaben
Technische Information:
Max. Haltekraft: 2000N
Spannarmöffnungswinkel (+10°): 200°
Wichtige Informationen:
Die Spannarme sind aus Schmiedestahl und müssen vor dem
Verschweißen auf 200°C (400°F) erhitzt werden. Wir empfehlen
das Verschweißen im demontierten Zustand. Zum Schweißen
in kaltem Zustand müssen Schweißzusätze verwendet werden.
• Zubehör einzeln erhältlich
Suffix:
Modelle:
MB = Schwenkfuß
MLB = langer Fuß
MBLSC = Schwenkfuß mit Stoppeinrichtung in geöffneter Stellung
MLBLSC = langer Fuß mit Stoppeinrichtung in geöffneter Stellung
Auswahl_1= Serie
Auswahl_2= Modell
Eigenschaften
| Andruckspindel inklusive: | - |
|---|---|
| Basis Montage Ausführung: | Anschweißbar, lang |
| Breite (mm): | 38,61 |
| Farbe (Handgriff): | Rot |
| Handgriff: | Vertikal |
| Handgriff Öffnungswinkel (+10°): | - |
| Höhe (mm): | 139,19 |
| Höhe unter Spannarm (mm): | - |
| Länge (mm): | 78,23 |
| Material Grundkörper: | geschmiedetes, legiertes Stahl |
| Oberfläche Grundkörper: | brüniert |
| Produktserien: | 503 |
| Produkttypen: | Handspanner, vertikal |
| Spannarmausführung: | Anschweißbar |
| Spannarmlänge (mm): | 13,5 |
| Spannarm Öffnungswinkel (+10°): | 200 |
| Spindelzubehör: | - |
| Zubehör: | - |
| Zusatzverriegelung: | Nein |
| Zölliges oder metrisches Produkt: | Metrisch |
| max. Haltekraft N: | 7000 |
Dokumente
2
Bitte einloggen, um CAD-Daten herunterladen zu können.
| Variante | Länge (mm) | Zusatzverriegelung | max. Haltekraft N | Oberfläche Grundkörper | Basis Montage Ausführung | Material Grundkörper | Zölliges oder metrisches Produkt | Spannarmausführung | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10000580 (501-B) |
- | - | - | - | - | - | - | Anschweißbar | ab 108,78 € |
|
10000584 (503-MLB) |
78,23 | Nein | 7000 | brüniert | Anschweißbar, lang | geschmiedetes, legiertes Stahl | Metrisch | Anschweißbar | ab 109,69 € |
|
10000581 (501-LB) |
- | - | - | - | - | - | - | Anschweißbar | ab 110,97 € |
|
10000582 (503-MB) |
78,23 | Nein | 7000 | brüniert | Anschweißbar, lang | geschmiedetes, legiertes Stahl | Metrisch | Anschweißbar | ab 114,06 € |
|
10000589 (505-MLB) |
- | - | - | - | - | - | - | Anschweißbar | ab 132,80 € |
|
10000587 (505-MB) |
- | - | - | - | - | - | - | Anschweißbar | ab 138,99 € |
|
10000586 (505-M) |
- | - | - | - | - | - | - | Anschweißbar | ab 176,95 € |
|
10000594 (506-MLB) |
- | - | - | - | - | - | - | Anschweißbar | ab 187,66 € |
|
10000585 (503-MLBLSC) |
78,23 | Nein | 7000 | brüniert | Anschweißbar, lang | geschmiedetes, legiertes Stahl | Metrisch | Anschweißbar | ab 189,39 € |
|
10000592 (506-MB) |
- | - | - | - | - | - | - | Anschweißbar | ab 192,92 € |
|
10000583 (503-MBLSC) |
78,23 | Nein | 7000 | brüniert | Anschweißbar, lang | geschmiedetes, legiertes Stahl | Metrisch | Anschweißbar | ab 193,71 € |
|
10298628 (503-MLBR) |
78,23 | Nein | 7000 | brüniert | Anschweißbar, lang | geschmiedetes, legiertes Stahl | Metrisch | Anschweißbar | ab 205,23 € |
|
10000590 (505-MLBLSC) |
- | - | - | - | - | - | - | Anschweißbar | ab 217,42 € |
|
10000588 (505-MBLSC) |
- | - | - | - | - | - | - | Anschweißbar | ab 223,59 € |
|
10000591 (506-M) |
- | - | - | - | - | - | - | Anschweißbar | ab 235,60 € |
|
10000593 (506-MBLSC) |
- | - | - | - | - | - | - | Anschweißbar | ab 349,27 € |
|
10000595 (506-MLBLSC) |
- | - | - | - | - | - | - | Anschweißbar | ab 373,80 € |
|
10226062 (503-MLBLSCX17) |
78,23 | Nein | 7000 | brüniert | Anschweißbar, lang | geschmiedetes, legiertes Stahl | Metrisch | Anschweißbar | Auf Anfrage |
