Produktnummer:
10249045
Herstellernummer:
6004-SWL
Hersteller:
DESTACO

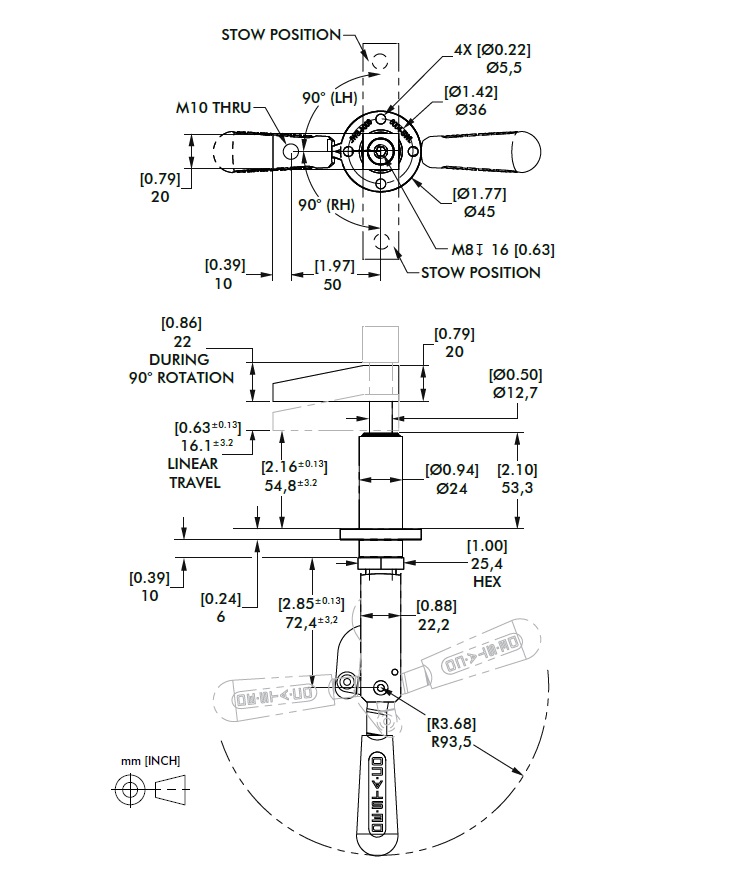

DESTACO 6004-SWL Manuelle Schwenkspanner, max. Haltekraft 2670N, Spannarm-Gewinde M10, linksschwenkend LH
Auswahl_1:
6004
Auswahl_2:
SWL - linksschwenkend (LH)
Gesamthub:
38
Material Grundkörper:
Stahl
max. Haltekraft N:
2670
| Anzahl | Preis* |
|---|---|
| Bis 2 |
491,17 €
|
| Bis 4 |
472,51 €
|
| Bis 9 |
442,05 €
|
| Bis 24 |
428,79 €
|
| Bis 49 |
392,94 €
|
| Bis 99 |
381,15 €
|
| Ab 100 |
368,38 €
|
Produktnummer:
10249045

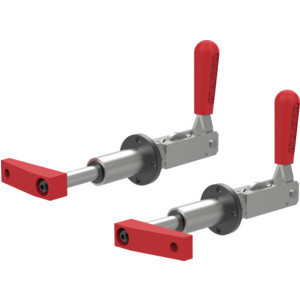

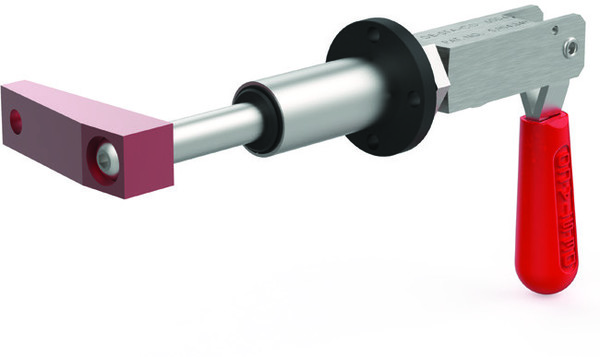

DESTACO 6000-SWL/SWR Serie Manuelle Schwenkspanner
Beschreibung
DESTACO Schwenkhandspanner 6000-SWL/SWR Serie für Fertigungsanwendungen bieten eine innovative Spannlösung, bei der die besten Merkmale von pneumatischen Schwenkspannern und Schubstangenspannern zu einer kostengünstigen Option für den Vorrichtungsbau kombiniert werden.
Anwendungen:
• Montieren
• Prüfen von Vorrichtungen
• Schweißen
• Spannvorrichtungen
Merkmale:
• In rechts- oder linksschwenk barer Ausführung erhältlich
• Spannarm um 90° schwenk bar
• Höhere Spannkraft als eine pneumatische Version
• Durchgangsmontage
• Griff für bessere Ergonomie um bis zu 180° radial verstell bar
• Spannarm ist 360° frei positionier bar
Ausführung
Modell-SWL: linksschwenkend (LH)
Modell-SWR: rechtsschwenkend (RH)
Anwendungen:
• Montieren
• Prüfen von Vorrichtungen
• Schweißen
• Spannvorrichtungen
Merkmale:
• In rechts- oder linksschwenk barer Ausführung erhältlich
• Spannarm um 90° schwenk bar
• Höhere Spannkraft als eine pneumatische Version
• Durchgangsmontage
• Griff für bessere Ergonomie um bis zu 180° radial verstell bar
• Spannarm ist 360° frei positionier bar
Ausführung
Modell-SWL: linksschwenkend (LH)
Modell-SWR: rechtsschwenkend (RH)
Eigenschaften
| Auswahl_1: | 6004 |
|---|---|
| Auswahl_2: | SWL - linksschwenkend (LH) |
| Gesamthub: | 38 |
| Material Grundkörper: | Stahl |
| Modell: | 6004-SWL |
| Produktserien: | 6004 |
| Schwenkhub (mm): | 22,0 |
| Spannhub [mm]: | 16,0 |
| max. Haltekraft N: | 2670 |
Dokumente
3
Bitte einloggen, um CAD-Daten herunterladen zu können.
| Variante | Auswahl_1 | Auswahl_2 | Gesamthub | Material Grundkörper | max. Haltekraft N | Preis |
|---|---|---|---|---|---|---|
|

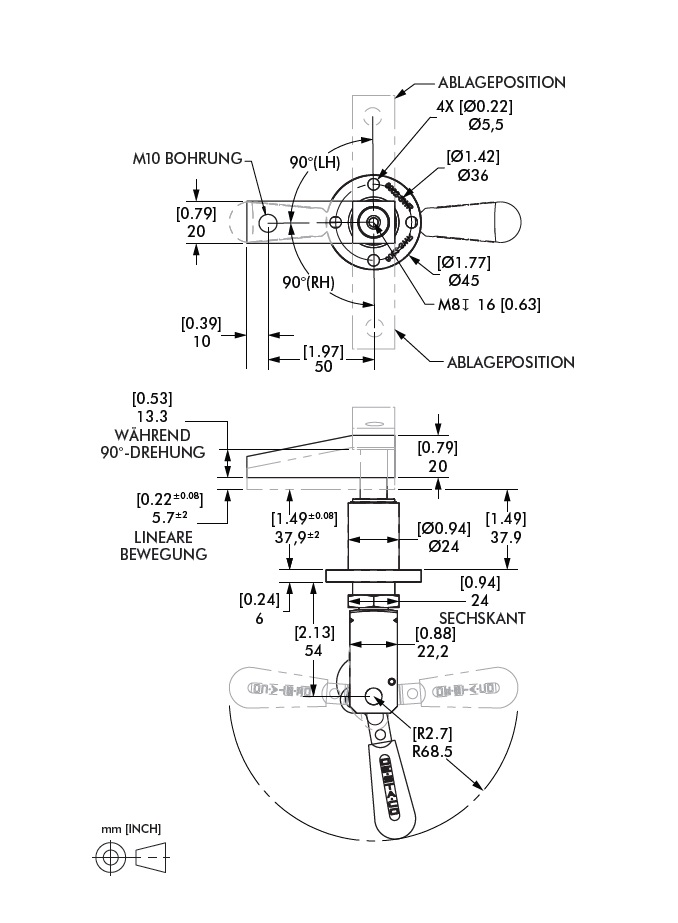

10304524 (6002-SWL) |
6002 | SWL - linksschwenkend (LH) | 19,1 | Stahl | 1780 | ab 430,50 € |
|
10304525 (6002-SWR) |
6002 | SWR - rechtsschwenkend (RH) | 19,1 | Stahl | 1780 | ab 430,50 € |
|
10249045 (6004-SWL) |
6004 | SWL - linksschwenkend (LH) | 38 | Stahl | 2670 | ab 491,17 € |
|
10249082 (6004-SWR) |
6004 | SWR - rechtsschwenkend (RH) | 38 | Stahl | 2670 | ab 491,17 € |
