Produktnummer:
10219500
Hersteller:
DESTACO

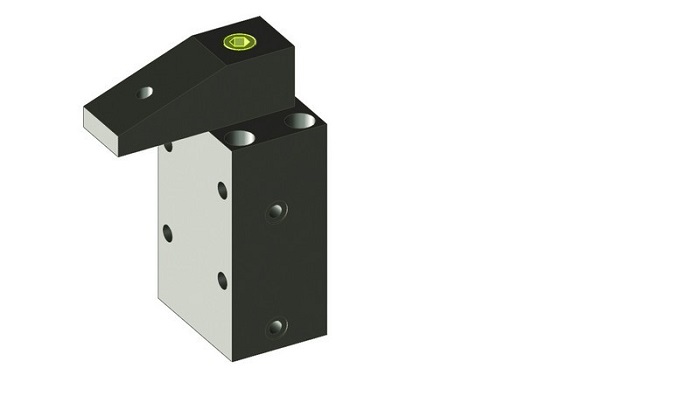

DESTACO 726D25221-2 Hydraulik-Schwenkspannelemente doppeltwirkend , rechtsschwenkend Druckbereich min. 100 bar bis max. 250 bar, Spannbereich 10mm ( Einschraubversion Standard)
Druckbereich max [bar]:
250
Druckbereich min [bar]:
100
Modell:
726D25221-2
Spannbereich (mm):
10
| Anzahl | Stückpreis |
|---|---|
| Bis 2 |
612,45 €*
|
| Bis 4 |
589,18 €*
|
| Bis 9 |
581,83 €*
|
| Bis 19 |
564,37 €*
|
| Ab 20 |
551,21 €*
|
Produktnummer:
10219500

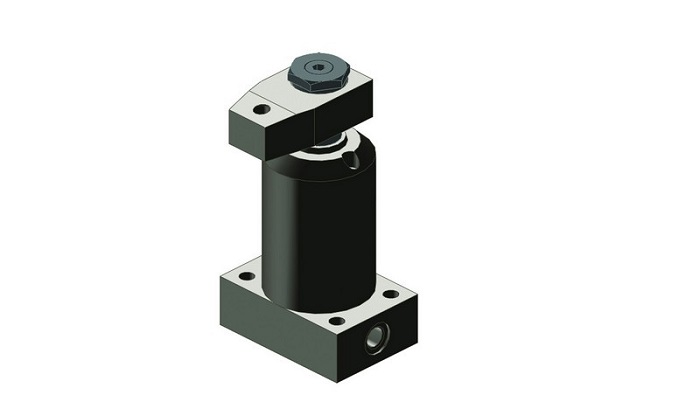

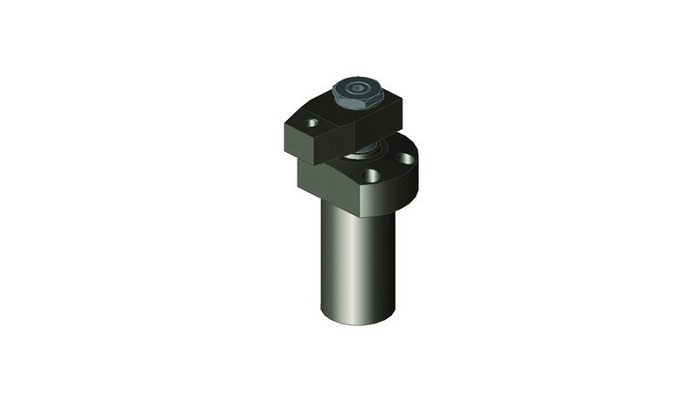

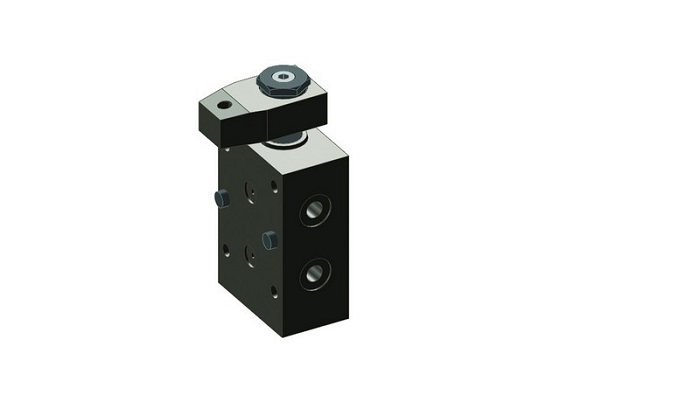

DESTACO 726D Hydraulik-Schwenkspannelemente doppeltwirkend, rechtsschwenkend, Druckbereich min. 30 bar bis max. 250 bar, Spannbereich bis 25mm
Beschreibung
Die hydraulischen Schwenkspannzylinder sind besonders für Anwendungen geeignet, bei denen eine
hohe Spannkraft und freies Einlegen des Werkstückes gefordert ist bzw. ungünstige Platzverhältnisse
vorherrschen.
Standardausführung
Doppeltwirkende Schwenkspannzylinder In dieser
Ausführung schwenkt der Zylinder um 90° und führt
eine Hubbewegung aus, anschließend erfolgt die
Spannbewegung. Der Gesamthub = Schwenkhub +
Spannhub. Ausführungen in Block-, Einschraub-,
Kopfflansch– und Fussflanschversion.
Kompaktausführung
Doppeltwirkende Schwenkspannzylinder In dieser
Ausführung schwenkt der Zylinder in einer Ebene
um 90° ohne Hubbewegung, anschließend erfolgt
die Spannbewegung. Der Gesamthub = Spannhub.
Ausführungen in Kopfflansch-, Fussflansch– und
Blockversion.
Modell
hohe Spannkraft und freies Einlegen des Werkstückes gefordert ist bzw. ungünstige Platzverhältnisse
vorherrschen.
Standardausführung
Doppeltwirkende Schwenkspannzylinder In dieser
Ausführung schwenkt der Zylinder um 90° und führt
eine Hubbewegung aus, anschließend erfolgt die
Spannbewegung. Der Gesamthub = Schwenkhub +
Spannhub. Ausführungen in Block-, Einschraub-,
Kopfflansch– und Fussflanschversion.
Kompaktausführung
Doppeltwirkende Schwenkspannzylinder In dieser
Ausführung schwenkt der Zylinder in einer Ebene
um 90° ohne Hubbewegung, anschließend erfolgt
die Spannbewegung. Der Gesamthub = Spannhub.
Ausführungen in Kopfflansch-, Fussflansch– und
Blockversion.
Modell
Eigenschaften
| Druckbereich max [bar]: | 250 |
|---|---|
| Druckbereich min [bar]: | 100 |
| Modell: | 726D25221-2 |
| Spannbereich (mm): | 10 |
| Spannkraftbereich max [kN]: | 4,8 |
| Spannkraftbereich min [kN]: | 1,9 |
| Typ: | Einschraubversion |
Dokumente
1
| Variante | Druckbereich min [bar] | Druckbereich max [bar] | Spannbereich (mm) | Modell | Preis |
|---|---|---|---|---|---|
|
10219508 (726D50293-2) |
30 | 250 | 15 | 726D50293-2 | ab 1.170,29 € |
|
10219513 (726D50394-2) |
30 | 250 | 25 | 726D50394-2 | ab 1.271,10 € |
|
10219512 (726D50294-2) |
30 | 250 | 15 | 726D50294-2 | ab 1.391,75 € |
|
10219509 (726D50393-2) |
30 | 250 | 25 | 726D50393-2 | ab 1.505,62 € |
|
10219503 (726D25222-2) |
100 | 250 | 10 | 726D25222-2 | ab 529,90 € |
|
10219504 (726D32322-2) |
100 | 250 | 11 | 726D32322-2 | ab 585,57 € |
|
10219500 (726D25221-2) |
100 | 250 | 10 | 726D25221-2 | ab 612,45 € |
|
10219501 (726D32321-2) |
100 | 250 | 11 | 726D32321-2 | ab 614,37 € |
|
10219505 (726D40342-2) |
100 | 250 | 12 | 726D40342-2 | ab 647,01 € |
|
10219502 (726D40341-2) |
100 | 250 | 12 | 726D40341-2 | ab 656,60 € |
|
10219506 (726D32243-2) |
30 | 250 | 12 | 726D32243-2 | ab 833,62 € |
|
10219514 (726D25082-5) |
30 | 250 | 8 | 726D25082-5 | ab 923,66 € |
|
10219519 (726D32123-5) |
30 | 250 | 12 | 726D32123-5 | ab 927,68 € |
|
10219515 (726D32122-5) |
30 | 250 | 12 | 726D32122-5 | ab 945,68 € |
|
10219507 (726D32373-2) |
30 | 250 | 25 | 726D32373-2 | Auf Anfrage |
|
10219510 (726D32244-2) |
30 | 250 | 12 | 726D32244-2 | Auf Anfrage |
|
10219511 (726D32374-2) |
30 | 250 | 25 | 726D32374-2 | Auf Anfrage |
|
10219516 (726D50162-5) |
30 | 250 | 16 | 726D50162-5 | Auf Anfrage |
|
10219517 (726D63242-5) |
30 | 250 | 24 | 726D63242-5 | Auf Anfrage |
|
10219518 (726D25083-5) |
30 | 250 | 8 | 726D25083-5 | Auf Anfrage |
|
10219520 (726D50163-5) |
30 | 250 | 16 | 726D50163-5 | Auf Anfrage |
|
10219521 (726D63243-5) |
30 | 250 | 24 | 726D63243-5 | Auf Anfrage |
|
10219522 (726D25084-5) |
30 | 250 | 8 | 726D25084-5 | Auf Anfrage |
|
10219523 (726D32124-5) |
30 | 250 | 12 | 726D32124-5 | Auf Anfrage |
|
10219524 (726D50164-5) |
30 | 250 | 16 | 726D50164-5 | Auf Anfrage |
|
10219525 (726D63244-5) |
30 | 250 | 24 | 726D63244-5 | Auf Anfrage |
|
10242239 (726D50124-5) |
30 | 250 | 12 | 726D50124-5 | Auf Anfrage |
