Produktnummer:
10297317
Herstellernummer:
82L-3E23H02N00
Hersteller:
DESTACO

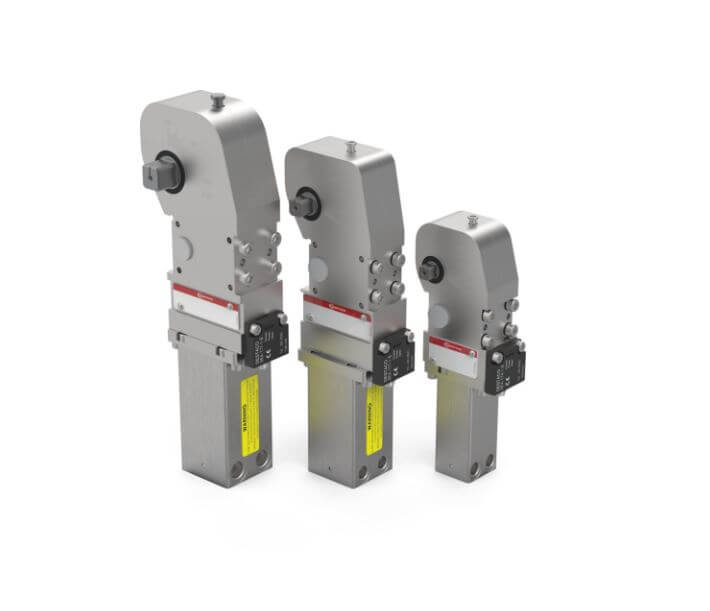

DESTACO 82L-3E23H02N00 Geschlossene Kraftspanner, einstellbar
Auswahl_1:
2N
Auswahl_2:
H0
Auswahl_3:
00
| Anzahl | Preis* |
|---|---|
| Bis 2 |
699,94 €
|
| Bis 4 |
673,34 €
|
| Bis 9 |
664,94 €
|
| Bis 19 |
644,99 €
|
| Bis 24 |
629,95 €
|
| Ab 25 |
611,05 €
|
Produktnummer:
10297317
DESTACO 82L-3E Geschlossene Kraftspanner, einstellbar - NEU -
Beschreibung
DESTACO Kraftspanner sind so konzipiert, dass sie den strengen Anforderungen für Anwendungen in der blechverarbeitenden und der Automobilindustrie gerecht werden. Gleichzeitig erreichen sie Millionen von Arbeitszyklen.
Kraftspanner der Serie 82L-3E sind so konstruiert, dass sie den härtesten Fertigungsumgebungen standhalten und überlegene Spannkraft mit unvergleichlicher Flexibilität bieten. 82L-3E Spanner besitzen ein leichtes Aluminiumgehäuse und ihre optimierte Mechanik ist noch präziser. Die Spannarm-Öffnungs-winkel sind in der Anwendung mit einem Werkzeug einstellbar. Wenn es darum geht, Werkstücke perfekt zu spannen und zu positionieren, sind die flexiblen, geschlossenen Kraftspanner aus dem umfassenden DESTACO Programm die ideale Wahl.
Produkt-Highlights/Optionen
• Spannarm-Öffnungswinkel in der Anwendung einstellbar
• Geschlossene Aluminium-Grundkörper
• U-Spannarme und seitliche Spannarme optional erhältlich
• Handhebel optional erhältlich
Informationen zur Bestellnummer:
Basismodell = 82L-3E
Welle / Spannarm: 23
Auswahl_1 = Größe
2N = pneumatischer Zylinder Ø25 (1/8-18 NPT)
3N = pneumatischer Zylinder Ø32 (1/8-18 NPT)
4N = pneumatischer Zylinder Ø40 (1/4-18 NPT)
25 = pneumatischer Zylinder Ø25 (G1/8)
32 = pneumatischer Zylinder Ø32 (G1/8)
40 = pneumatischer Zylinder Ø40 (G1/4)
Auswahl_2 = Handhebel:
00 = ohne Handhebel
H0 = mit Handhebel, rechts oder links montierbar (Rot)
HG = mit Handhebel, rechts oder links montierbar (Grün)
Auswahl_3 = Abfragung:
00 = ohne Abfragung
C8 = Induktive Abfragung, 8EA-097-1 (M8x1)
B7 = Induktive Abfragung, 8EA-096-1 (M12x1)
B8 = Induktive Abfragung, 8EA-100-1 (M12x1)
Kraftspanner der Serie 82L-3E sind so konstruiert, dass sie den härtesten Fertigungsumgebungen standhalten und überlegene Spannkraft mit unvergleichlicher Flexibilität bieten. 82L-3E Spanner besitzen ein leichtes Aluminiumgehäuse und ihre optimierte Mechanik ist noch präziser. Die Spannarm-Öffnungs-winkel sind in der Anwendung mit einem Werkzeug einstellbar. Wenn es darum geht, Werkstücke perfekt zu spannen und zu positionieren, sind die flexiblen, geschlossenen Kraftspanner aus dem umfassenden DESTACO Programm die ideale Wahl.
Produkt-Highlights/Optionen
• Spannarm-Öffnungswinkel in der Anwendung einstellbar
• Geschlossene Aluminium-Grundkörper
• U-Spannarme und seitliche Spannarme optional erhältlich
• Handhebel optional erhältlich
Informationen zur Bestellnummer:
Basismodell = 82L-3E
Welle / Spannarm: 23
Auswahl_1 = Größe
2N = pneumatischer Zylinder Ø25 (1/8-18 NPT)
3N = pneumatischer Zylinder Ø32 (1/8-18 NPT)
4N = pneumatischer Zylinder Ø40 (1/4-18 NPT)
25 = pneumatischer Zylinder Ø25 (G1/8)
32 = pneumatischer Zylinder Ø32 (G1/8)
40 = pneumatischer Zylinder Ø40 (G1/4)
Auswahl_2 = Handhebel:
00 = ohne Handhebel
H0 = mit Handhebel, rechts oder links montierbar (Rot)
HG = mit Handhebel, rechts oder links montierbar (Grün)
Auswahl_3 = Abfragung:
00 = ohne Abfragung
C8 = Induktive Abfragung, 8EA-097-1 (M8x1)
B7 = Induktive Abfragung, 8EA-096-1 (M12x1)
B8 = Induktive Abfragung, 8EA-100-1 (M12x1)
Eigenschaften
| Anschluss G: | 1/8-18 NPT |
|---|---|
| Auswahl_1: | 2N |
| Auswahl_2: | H0 |
| Auswahl_3: | 00 |
| Kolben Ø [mm]: | 25 |
| Max. Haltemoment (Nm): | 75 |
| Max. Spannmoment 5 bar (Nm): | 25 |
Dokumente
