Produktnummer:
10016411
Herstellernummer:
84A3-300000000
Hersteller:
DESTACO

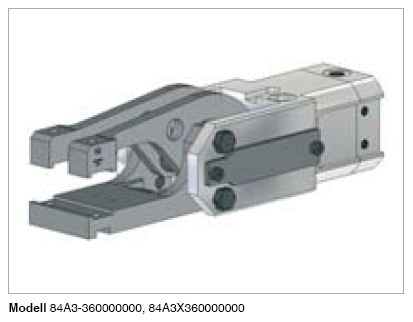

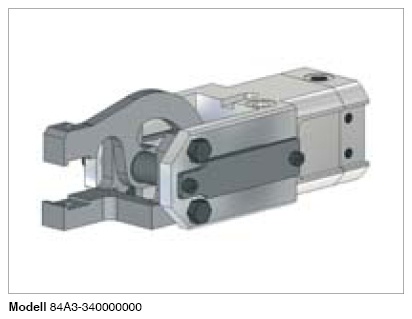

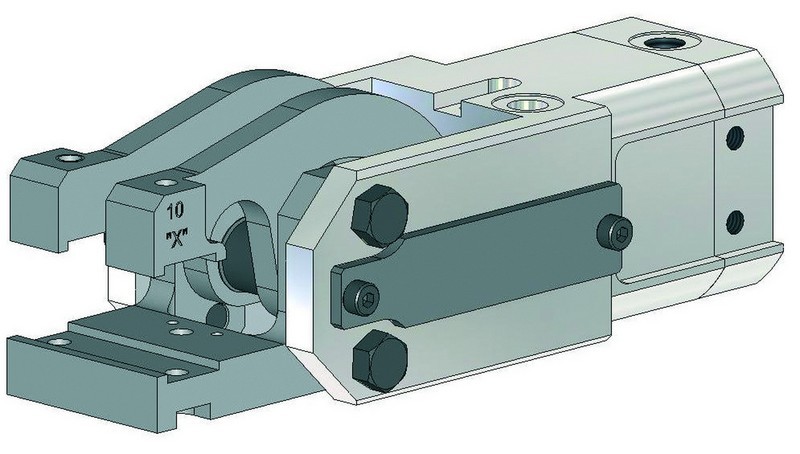

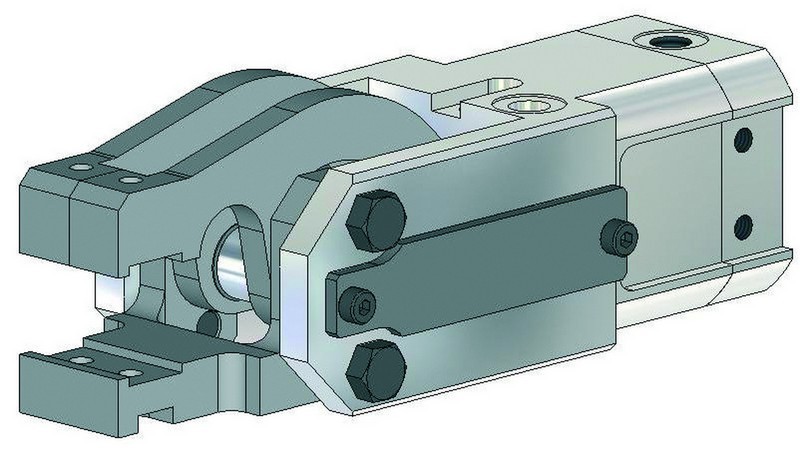

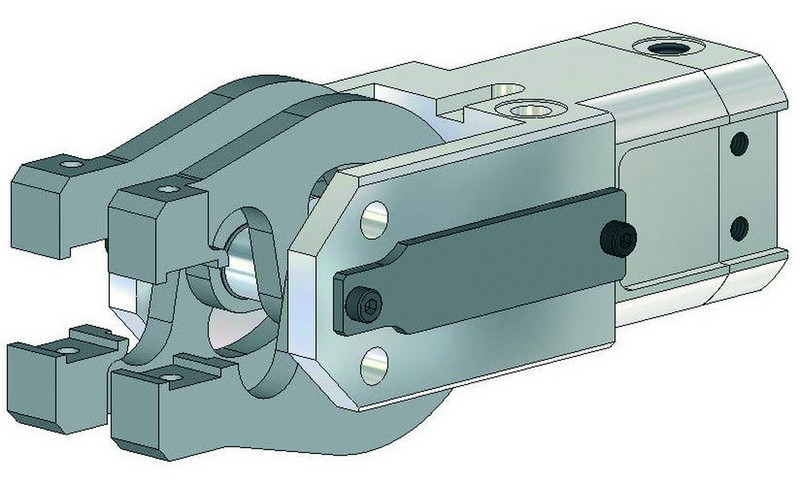

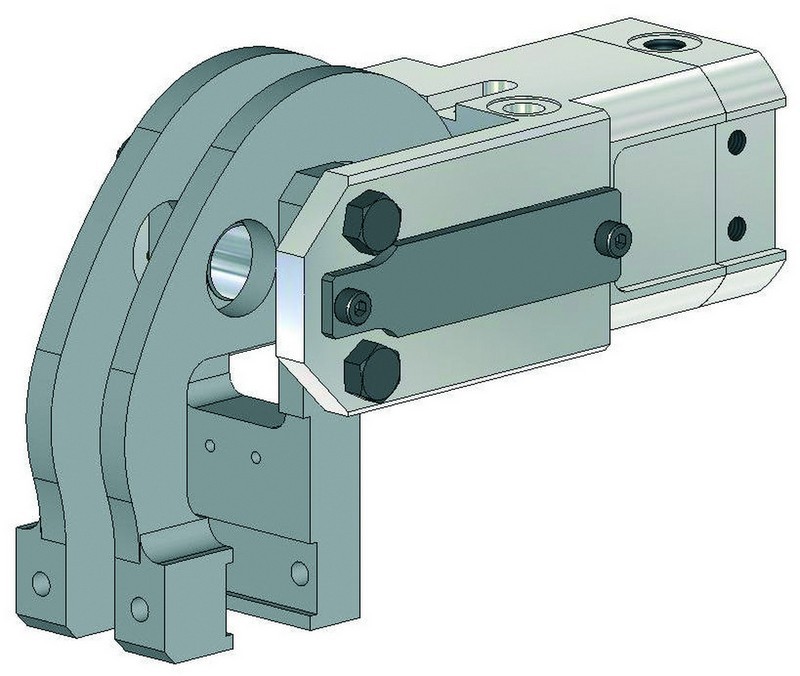

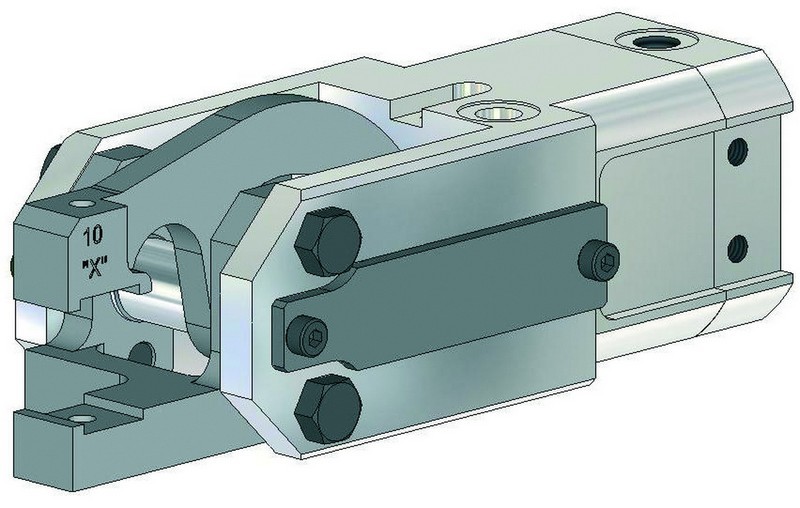

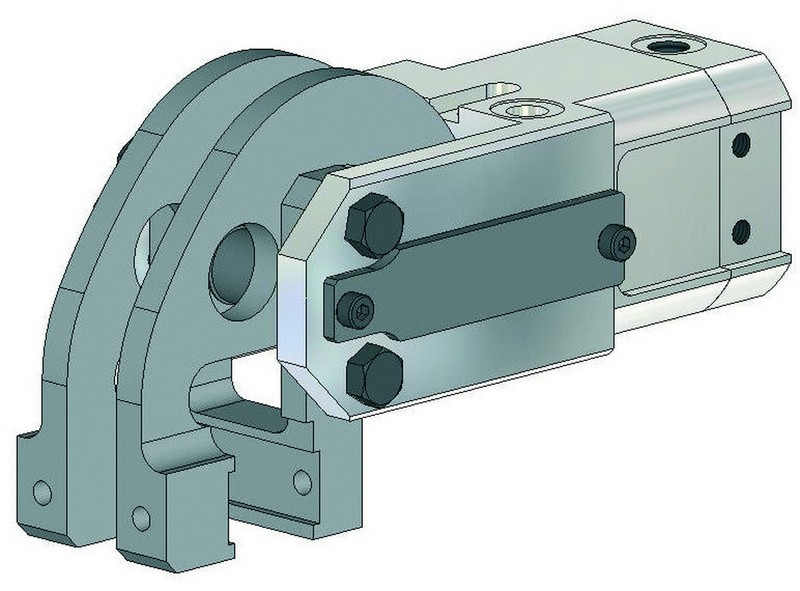

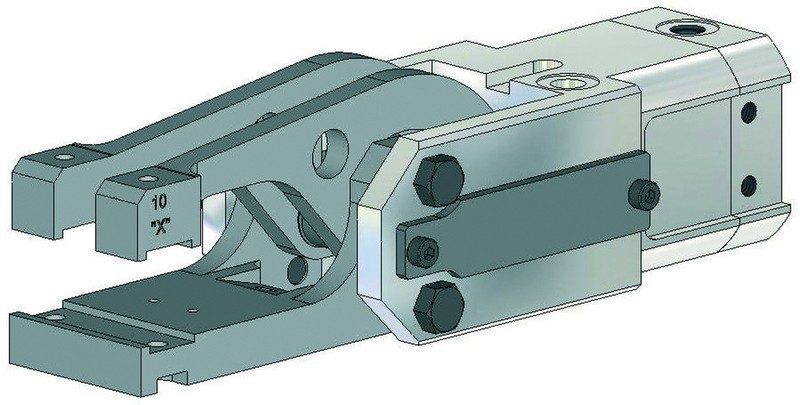

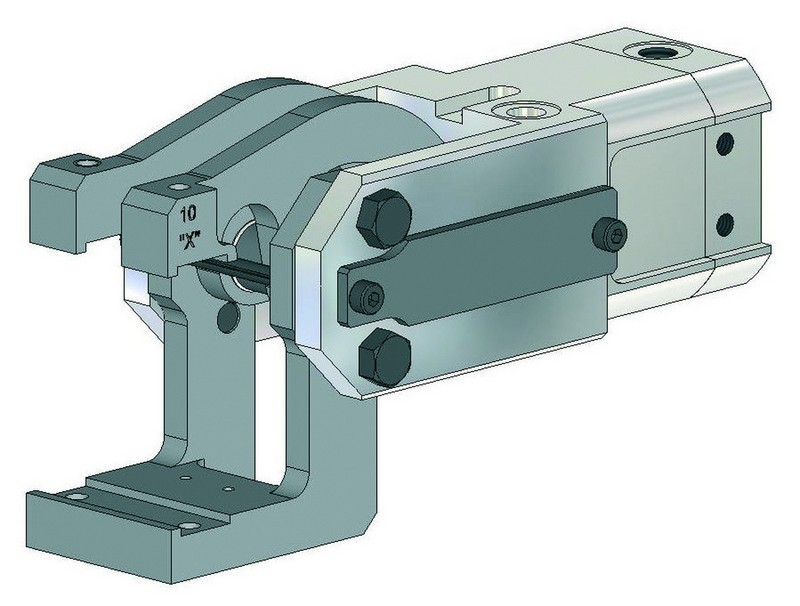

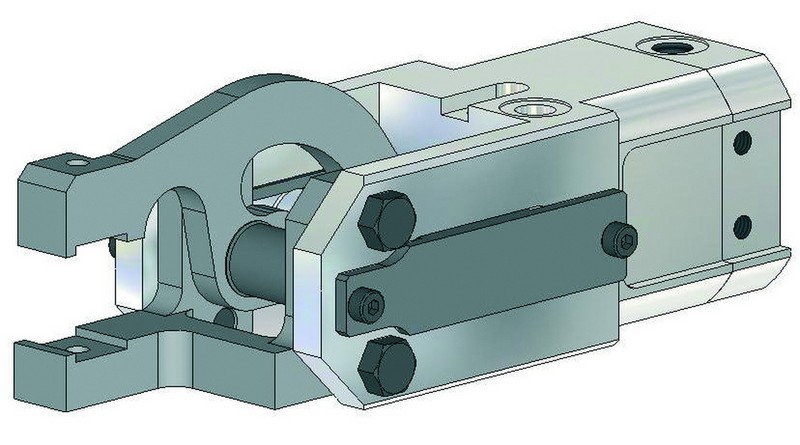

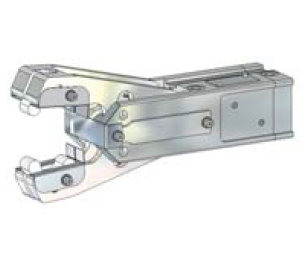

DESTACO 84A3-300000000 Kurvenklemmgreifer mit Selbsthemmung Typ 84A3-3
Grundmodell:
84A3-300000000
Klemmkraft bei 5 bar:
1500
Kolben:
32mm
Öffnungswinkel:
76°
| Anzahl | Stückpreis |
|---|---|
| Bis 2 |
841,21 €*
|
| Bis 4 |
809,24 €*
|
| Bis 9 |
799,15 €*
|
| Bis 19 |
775,18 €*
|
| Bis 24 |
757,09 €*
|
| Ab 25 |
734,38 €*
|
Produktnummer:
10016411
DESTACO 84A3-3 Kurvenklemmgreifer mit Selbsthemmung Typ 84A3-3 Klemmkraft max. 1800 N
Beschreibung
Dieser modulare Presswerk-Kurvenklemmgreifer für Mittellasten von Destaco ist selbsthemmend und kann vertikal und horizontal eingesetzt werden. Er ist mit verschiedenen Öffnungswinkeln für die oberen und unteren Backen erhältlich. Zu den gängigen Anwendungsbereichen gehört das Greifen, Halten, Einlegen, Entnehmen und Transportieren von Blechen und anderen Bauteilen, hauptsächlich in Spannvorrichtungen und Handlingsystemen.
Einsatz: Greifen, Halten, Einlegen, Entnehmen und Transportieren von Blechen und anderen Teilen vorwiegend in Vorrichtungen und Handlingsystemen.
Bevorzugte Einsatzbereiche: Automobilbau, blechverarbeitende Industrie, Vorrichtungs- und allgemeiner Maschinenbau
Kleine Baugröße, geringes Gewicht; Schnelle Schließ- und Öffnungsbewegung; Hohe Klemmkraft; Lange Lebensdauer; Keilklemmprinzip mit Selbsthemmung in der Endlage; Bauteil- und Endlagenabfragung integrierbar; Kolbendurchmesser 32 mm;
Einsatz: Greifen, Halten, Einlegen, Entnehmen und Transportieren von Blechen und anderen Teilen vorwiegend in Vorrichtungen und Handlingsystemen.
Bevorzugte Einsatzbereiche: Automobilbau, blechverarbeitende Industrie, Vorrichtungs- und allgemeiner Maschinenbau
Kleine Baugröße, geringes Gewicht; Schnelle Schließ- und Öffnungsbewegung; Hohe Klemmkraft; Lange Lebensdauer; Keilklemmprinzip mit Selbsthemmung in der Endlage; Bauteil- und Endlagenabfragung integrierbar; Kolbendurchmesser 32 mm;
Eigenschaften
| Grundmodell: | 84A3-300000000 |
|---|---|
| Klemmkraft bei 5 bar: | 1500 |
| Kolben: | 32mm |
| Öffnungswinkel: | 76° |
Dokumente
2
| Variante | Öffnungswinkel | Klemmkraft bei 5 bar | Grundmodell | Kolben | Preis |
|---|---|---|---|---|---|
|
10016403 (84A3R330000000) |
76° oben, 15° unten | 750 N | 84A3-R330000000 | 32mm | ab 1.007,87 € |
|
10016380 (84A3X330000000) |
30° oben | 750 N | 84A3X330000000 | 32mm | ab 1.008,82 € |
|
10016382 (84A3Z330000000) |
60° | 750 N | 84A3Z330000000 | 32mm | ab 1.028,03 € |
|
10016393 (84A3Y360000000) |
45° oben | 570 N | 84A3Y360000000 | 32mm | ab 1.048,65 € |
|
10242316 (84A3-37KL00000) |
76° | 1800 N | 84A3-37KL00000 | 32mm | ab 1.048,64 € |
|
10242317 (84A3-37KR00000) |
76° | 1800 N | 84A3-37KL00000 | 32mm | ab 1.048,64 € |
|
10258367 (84A3S33D530000) |
30° oben, 15° unten | 750 N | 84A3-S33D53KAKC | 32mm | ab 1.109,25 € |
|
10016405 (84A3T330000000) |
45° oben, 15° unten | 750 N | 84A3T330000000 | 32mm | ab 1.302,74 € |
|
10016384 (84A3X340000000) |
30° oben | 1500 N | 84A3X340000000 | 32mm | ab 805,33 € |
|
10016371 (84A3-310000000) |
76° | 1500 N | 84A3-310000000 | 32mm | ab 805,80 € |
|
10016372 (84A3X310000000) |
30° oben | 1500 N | 84A3X310000000 | 32mm | ab 821,44 € |
|
10016395 (84A3-370000000) |
76° | 1800 N | 84A3-370000000 | 32mm | ab 824,72 € |
|
10016373 (84A3Y310000000) |
45° oben | 1500 N | 84A3Y310000000 | 32mm | ab 837,06 € |
|
10016414 (84A3Z300000000) |
60° | 1500 N | 84A3Z300000000 | 32mm | ab 837,06 € |
|
10016375 (84A3-320000000) |
76° | 950 N | 84A3-320000000 | 32mm | ab 841,21 € |
|
10016391 (84A3-360000000) |
76° | 570 N | 84A3-360000000 | 32mm | ab 841,21 € |
|
10016399 (84A3-380000000) |
76° | 1800 N | 84A3-380000000 | 32mm | ab 841,21 € |
|
10016411 (84A3-300000000) |
76° | 1500 | 84A3-300000000 | 32mm | ab 841,21 € |
|
10016413 (84A3Y300000000) |
45° oben | 1500 N | 84A3Y300000000 | 32mm | ab 841,21 € |
|
10016388 (84A3X350000000) |
30° oben | 1500 N | 84A3-X350000000 | 32mm | ab 857,53 € |
|
10016400 (84A3X380000000) |
30° oben | 1800 N | 84A3X380000000 | 32mm | ab 857,53 € |
|
10016394 (84A3Z360000000) |
60° | 570 N | 84A3Z360000000 | 32mm | ab 865,90 € |
|

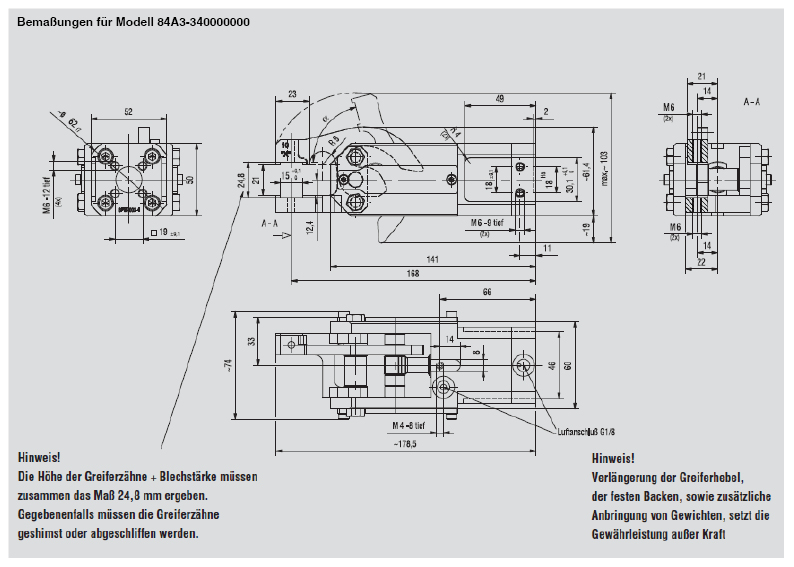

10016383 (84A3-340000000) |
76° | 1500 N | 84A3-340000000 | 32mm | ab 868,98 € |
|

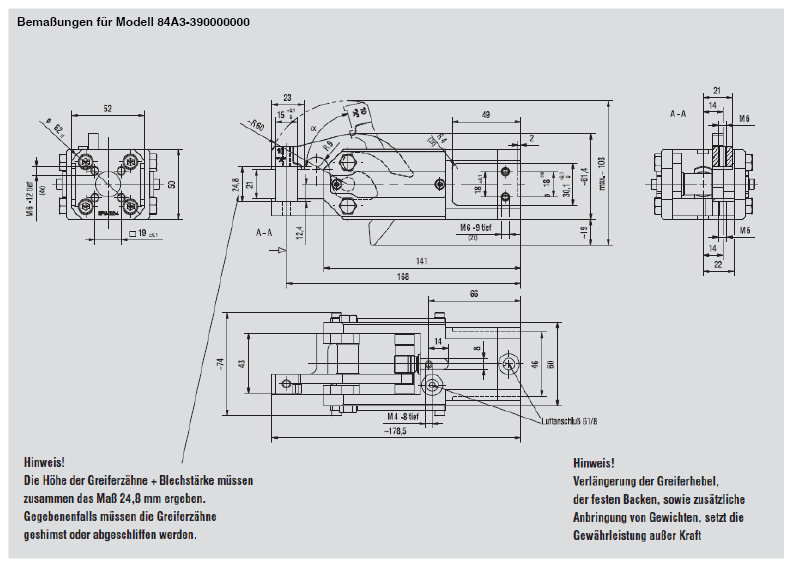

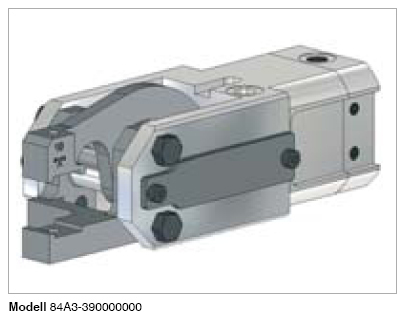

10016407 (84A3-390000000) |
76° | 1500 N | 84A3-390000000 | 32mm | ab 868,98 € |
|
10016378 (84A3Z320000000) |
60° | 950 N | 84A3Z320000000 | 32mm | ab 873,85 € |
|
10016397 (84A3Y370000000) |
45° oben | 1800 N | 84A3Y370000000 | 32mm | ab 873,85 € |
|
10016398 (84A3Z370000000) |
60° | 1800 N | 84A3Z370000000 | 32mm | ab 873,85 € |
|
10016401 (84A3Y380000000) |
45° oben | 1800 N | 84A3Y380000000 | 32mm | ab 873,85 € |
|
10016402 (84A3Z380000000) |
60° | 1800 N | 84A3Z380000000 | 32mm | ab 873,85 € |
|
10016408 (84A3X390000000) |
30° oben | 1500 N | 84A3X390000000 | 32mm | ab 885,87 € |
|
10016379 (84A3-330000000) |
76° | 750 N | 84A3-330000000 | 32mm | ab 899,62 € |
|
10016404 (84A3S330000000) |
30° oben, 15° unten | 750 N | 84A3-S330000000 | 32mm | ab 916,25 € |
|
10016374 (84A3Z310000000) |
60° | 1500 N | 84A3Z310000000 | 32mm | ab 920,79 € |
|
10016410 (84A3Z390000000) |
60° | 1500 N | 84A3Z390000000 | 32mm | ab 925,24 € |
|
10016387 (84A3-350000000) |
76° | 1500 N | 84A3-350000000 | 32mm | ab 925,31 € |
|
10016390 (84A3Z350000000) |
60° | 1500 N | 84A3Z350000000 | 32mm | ab 925,31 € |
|
10016381 (84A3Y330000000) |
45° oben | 750 N | 84A3Y330000000 | 32mm | ab 934,58 € |
|
10016376 (84A3X320000000) |
30° oben | 950 N | 84A3X320000000 | 32mm | ab 943,30 € |
|
10016392 (84A3X360000000) |
30° oben | 570 N | 84A3X360000000 | 32mm | ab 943,30 € |
|
10016396 (84A3X370000000) |
30° oben | 1800 N | 84A3X370000000 | 32mm | ab 943,30 € |
|
10016412 (84A3X300000000) |
30° oben | 1500 N | 84A3X300000000 | 32mm | ab 943,30 € |
|
10016377 (84A3Y320000000) |
45° oben | 950 N | 84A3Y320000000 | 32mm | ab 961,25 € |
|
10016389 (84A3Y350000000) |
45° oben | 1500 N | 84A3Y350000000 | 32mm | ab 961,25 € |
|
10016385 (84A3Y340000000) |
45° oben | 1500 N | 84A3Y340000000 | 32mm | Auf Anfrage |
|
10016386 (84A3Z340000000) |
60° | 1500 N | 84A3Z340000000 | 32mm | Auf Anfrage |
|
10016406 (84A3U330000000) |
60° oben, 15° unten | 750 N | 84A3U330000000 | 32mm | Auf Anfrage |
|
10016409 (84A3Y390000000) |
45° oben | 1500 N | 84A3Y390000000 | 32mm | Auf Anfrage |
|
10241999 (84A3-S33D500000) |
30° oben, 15° unten | 750 N | 84A3-S33D500000 | 32mm | Auf Anfrage |
|
10255267 (84A3-S33D53KAKC) |
30° oben, 15° unten | 750 N | 84A3-S33D53KAKC | 32mm | Auf Anfrage |
